Baby ; Metz Transformatoren (ID = 526) Radio

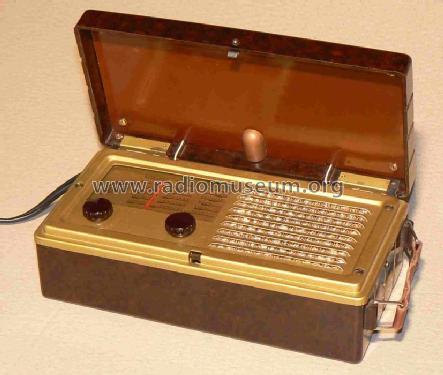

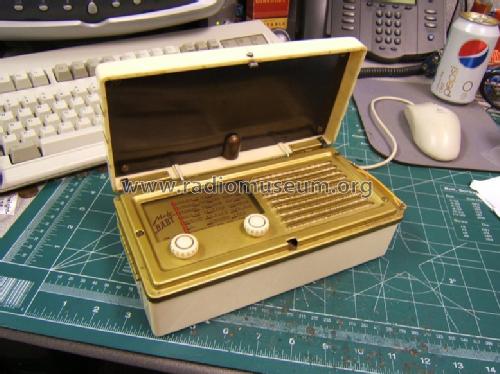

Metz Transformatoren: Baby [Radio] ID = 526 574x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model Baby 5-Kreiser, Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

Country:  Germany
Manufacturer / Brand:  Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner

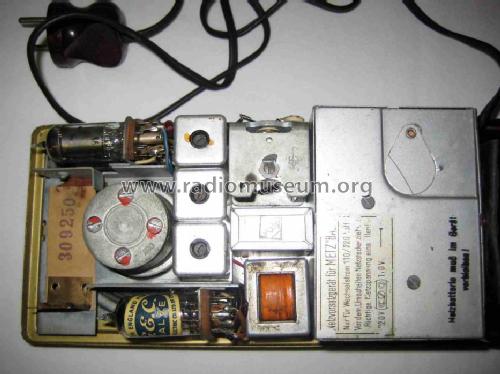

Valves / Tubes 4: DK91 DF91 DAF91 DL92
Main principle Super-Heterodyne (Super in general); ZF/IF 468 or 473 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Storage and/or dry batteries / 1,5 & 75 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
Power out
from Radiomuseum.org Model: Baby [5-Kreiser] - Metz Transformatoren- und
Material Bakelite case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 220 x 70 x 110 mm / 8.7 x 2.8 x 4.3 inch
Notes Siehe auch Modell mit 4 Kreisen: Baby 4-Kreiser.
Eingebaute Rahmenantenne.
Net weight (2.2 lb = 1 kg) 1.8 kg / 3 lb 15.4 oz (3.965 lb)
Price in first year of sale 148.00 DM
Collectors' prices
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb

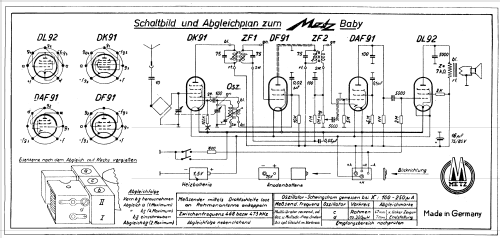

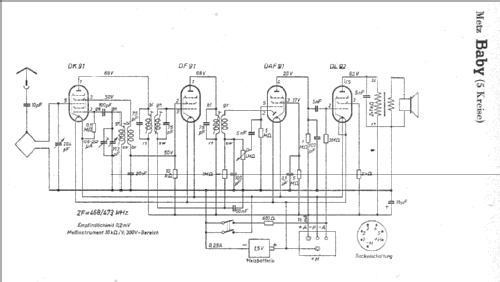

Circuit diagram reference Lange-Nowisch
Mentioned in Funkgeschichte der GFGF (8965)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
Here you find 550 models, 425 with images and 266 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Metz Transformatoren: Baby
Threads: 3 | Posts: 8
Hits: 1951     Replies: 2
metz: Baby
Hartmuth Groth
06.Nov.06
  1 Ich würde so gern mein "METZ Baby" in die Sammlung aufnehmen, habe aber keine Ahnung, wie sich die vorhandenen 4- und 5-Kreiser voneinander unterscheiden lassen. Wer kann helfen?
Wolfgang Bauer
06.Nov.06
  2

Sg. Herr Groth,

sehen Sie in den Schaltplänen nach. Am Einfachsten ist die Bestimmung am Fusspunkt der Rahmenantenne zu erkennen.

Beim 5-Kreiser liegt er an Masse, beim 4-Kreiser an der Regelung. Im Bodenteil der Geräte müßte der Schaltplan eingeklebt sein.

MfG. WB.

Hartmuth Groth
07.Nov.06
  3 Hallo Herr Bauer,

der Schaltplan ist wohl mal einer ausgelaufenen Batterie zum Opfer gefallen. Ich sehe aber, dass die Antenne an einem Massepunkt an der DF 91 endet. Insofern ist alles klar. Vielen Dank für Ihre Unterstützung!

Viele Grüsse!
H. Groth

Hits: 1831     Replies: 1
metz: Metz Baby
Gerhard Heigl
09.Aug.06
  1 Vor kurzem habe ich auf ebay ein Metz-Baby erworben. Laut Beschreibung: Sehr schöner Zustand, originale Erhaltung, nach einlegen der Batterien muss es funktionieren. Der Ist-Zustand war dann leider ganz anders: Gehäuse mehrere Sprünge, eine Grifföse weggebrochen, ein Drehknopf falsch, Ausgangstrafo fehlt und einige freistehende Drähte. Nach meiner Reklamation ist mir der Verkäufer sehr kulant entgegen gekommen.
Reparatur und Restauration: Als erstes wurden sämtliche Kondensatoren mit dem Isotest überprüft. Ausser die Röhrchenkondensatoren mussten alle anderen getauscht werden, auch jene im Gehäuse mit der Aufschrift NSF. Der 600Ω Widerstand im Anodenkreis hat gefehlt (ein Brandfleck an seiner Stelle) und wurde ersetzt. Die beiden 5MΩ Widerstände hatten je 10MΩ und wurden ebenfalls getauscht In Ermangelung eines passenden Ausgangstrafo verwendete ich einen kleinen Print-Netztrafo um das Radio zum spielen zu bringen. Ohne zusätzliche Antenne war nichts zu hören, ausser die üblichen Grundgeräusche. Mit guter Antenne ein einziger Sender, die Deutschlandwelle, einige Male über die Skala verteilt sehr leise. Erst der Einsatz des A-Modulators brachte mich auf die richtige Spur. Nach öffnen der Rahmenantennenabdeckung sah ich den gerissenen Draht, der Eingangsschwingkreis war unterbrochen. Nach dieser Reparatur konnte auch der Abgleich laut Schaltplan erfolgen. Das Radio spielt wieder, nach meinem Gefühl etwas zu leise, aber das wird am unpassenden Ausgangstrafo liegen.
Die Risse am Gehäuse wurden mit Sekundenkleber behandelt. Die fehlende Grifföse mit "Pattex Repair Express Power Knete" (ein schöner Name) rekonstruiert und lackiert. Den Griff wage ich aber nicht zu benutzen, bin mir nicht sicher ob die Öse hält.
Urs Gloor
10.Aug.06
  2 Hallo Herr Heigl

Nur so als Idee: In solch unsicheren Situationen, wie die mit der Grifföse, habe ich ein Stück Draht unsichtbar hineinmodelliert. Der Draht läuft um das Loch (wo der Griffbügel durchgeht) und die beiden Drahtenden werden durch eine Bohrung im Gehäuse durchgezogen, gespreizt und innen mit Klebstoff fixiert. Das modellierte Teil wird so platziert und fixiert, dass es die Bohrung abdeckt. So kann schlussendlich der Draht die Kräfte übernehmen und der Griff ist voll einsatzfähig. In einem schwereren Fall habe ich ein Aluröhrchen mit zwei Drähten befestigt und den Rest des Teil mit Harz darum herum nachgeformt, so dass es schlussendlich gleich aussieht, wei auf der "anderen" Seite.

Mit Sammlergrüssen

Urs Gloor

Hits: 2152     Replies: 2
metz: Baby
Bill Morris
13.Nov.05
  1 Does anyone have a parts set they'd like to sell? I have a brown model that is missing a knob and has a bad output transformer.

Bill
Ernst Erb
13.Nov.05
  2 Dear Bill
Well, I remember that I have a Metz Baby with a broken case plus a good one (or 2).
My problem is only that I would have to go to the museum and do a search ...

If you don't get better answers I will try to find it.
Bill Morris
18.Nov.05
  3 Looks like you're it!

Metz Transformatoren: Baby
End of forum contributions about this model
