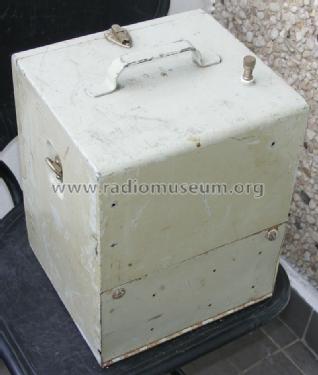

Frequenz-Messgerät FMG-221-T

Ursprünglich Frequency Meter BC-221-T (SCR-211) des USA-Militärs, für die Verwendung im Kurzwellen-Funknetz der deutschen Polizei instandgesetzt, neu lackiert (hellgrau) und mit deutscher Beschriftung versehen.

Interferenzfrequenzmesser, die zu messende Frequenz wird mit der Gerätefrequenz verglichen. Bei Überlagerung beider Frequenzen entsteht bei angenäherte Übereinstimmung ein NF-Signal, das bei Übereinstimmung Null wird (Schwebungsnull). Die Eichung des Frequenzmessers wird durch eine Quarzstufe (1 MHz Grundfrequenz) überwacht. Das Gerät kann auch als Messender hoher Frequenzgenauigkeit verwendet werden, an der Antennenklemme können Frequenzen von 125 kHz bis 20 MHz und das Oberwellenspektrum der Quarzstufe abgenommen werden.

Zwei Frequenzbereiche, 125 kHz bis 2000 kHz und 2000 kHz bis 20000 kHz. Betrieb mit integriertem Netzgerät N-221 (6X5 und 0D3) oder mit 3 Heizsammlern (3 x 2 V) und 2  Anodenbatterien (2 x 150 V).
