396-U Type 1939

396-U; Minerva-Radio (ID = 108848) Radio

396-U; Minerva-Radio (ID = 8443) Radio

396-U; Minerva-Radio (ID = 2148553) Radio

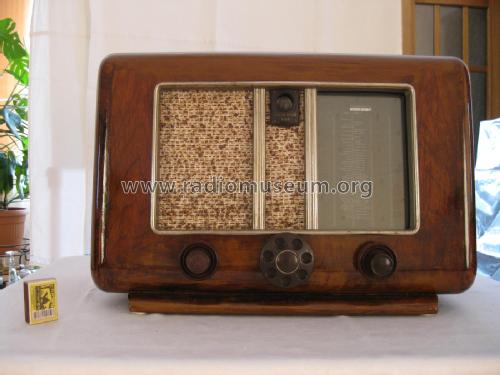

396-U; Minerva-Radio (ID = 38518) Radio 396-U; Minerva-Radio (ID = 1802900) Radio
396-U; Minerva-Radio (ID = 262536) Radio 396-U; Minerva-Radio (ID = 262535) Radio
396-U; Minerva-Radio (ID = 262534) Radio 396-U; Minerva-Radio (ID = 417133) Radio
396-U; Minerva-Radio (ID = 417135) Radio 396-U; Minerva-Radio (ID = 417136) Radio
396-U; Minerva-Radio (ID = 417137) Radio 396-U; Minerva-Radio (ID = 566281) Radio
Use red slider bar for more.
396-U; Minerva-Radio (ID = 38518) Radio
Minerva-Radio: 396-U [Radio] ID = 38518 617x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model 396-U Type 1939, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Eigene Sammlung

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH11 EBF11 CL4 CY1 EM1 EFM11 C12
Main principle Superheterodyne (common); ZF/IF 128,5 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage AC/DC-set / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 396-U [Type 1939] - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 520 x 355 x 258 mm / 20.5 x 14 x 10.2 inch
Notes

2. Magisches Auge EFM11 als NF-Pentode!

Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.



Net weight (2.2 lb = 1 kg) 12.6 kg / 27 lb 12.1 oz (27.753 lb)
Price in first year of sale 318.00 RM
External source of data E. Erb 3-907007-36-0
Source of data Handbuch WDRG 1938 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in -- Original prospect or advert
Literature/Schematics (1) -- Original-techn. papers.
