506U für 110, 130, 150, 220, 240 Volt ~ /220 Volt =

506U; Minerva-Radio (ID = 2507496) Radio
506U; Minerva-Radio (ID = 96677) Radio 506U; Minerva-Radio (ID = 137837) Radio
506U; Minerva-Radio (ID = 137842) Radio 506U; Minerva-Radio (ID = 96678) Radio
506U; Minerva-Radio (ID = 12847) Radio 506U; Minerva-Radio (ID = 12848) Radio
506U; Minerva-Radio (ID = 12849) Radio 506U; Minerva-Radio (ID = 137840) Radio
506U; Minerva-Radio (ID = 230227) Radio 506U; Minerva-Radio (ID = 230228) Radio
Use red slider bar for more.
506U; Minerva-Radio (ID = 96677) Radio
Minerva-Radio: 506U [Radio] ID = 96677 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model 506U für 110, 130, 150, 220, 240 Volt ~ /220 Volt =, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner

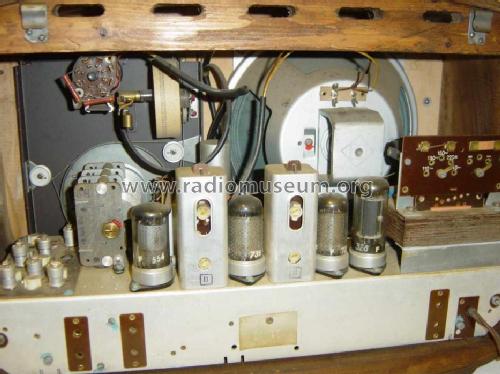

Valves / Tubes 6: UCH21 UAF21 UAF21 UBL21 UM4 UY1N
Main principle Superheterodyne (common); ZF/IF 483 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / AC: 110; 130; 150; 220; 240; DC: 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
Power out
from Radiomuseum.org Model: 506U [für 110, 130, 150, 220, 240 Volt ~ /220 Volt =] - Minerva-Radio Radiola-
Material Wooden case

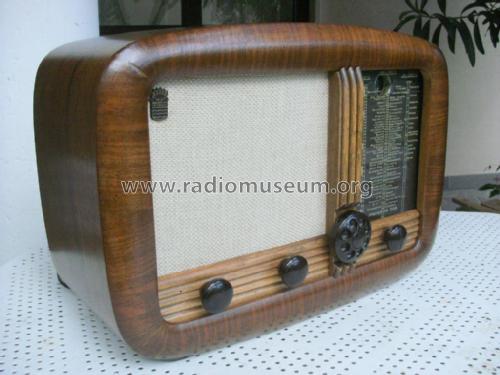

Shape Tablemodel, low profile (big size).
Dimensions (WHD) 480 x 335 x 220 mm / 18.9 x 13.2 x 8.7 inch
Notes

Siehe auch Minerva 506U mit anderem Netztransformator für
100; 110; 130; 150; 185; 200; 220 Volt und dadurch geänderter Schaltung.

Keine Netztrennung ! Wir nennen das aber nur selten in solchen Fällen!

Price in first year of sale 1'995.00 ATS
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.
