Minion 3W 564W

Minion 3W 564W; Minerva-Radio (ID = 20246) Radio

Minion 3W 564W; Minerva-Radio (ID = 1414186) Radio
Minion 3W 564W; Minerva-Radio (ID = 1099777) Radio Minion 3W 564W; Minerva-Radio (ID = 415210) Radio
Minion 3W 564W; Minerva-Radio (ID = 415211) Radio Minion 3W 564W; Minerva-Radio (ID = 21267) Radio
Minion 3W 564W; Minerva-Radio (ID = 415209) Radio Minion 3W 564W; Minerva-Radio (ID = 136944) Radio
Minion 3W 564W; Minerva-Radio (ID = 58556) Radio Minion 3W 564W; Minerva-Radio (ID = 897519) Radio
Minion 3W 564W; Minerva-Radio (ID = 897520) Radio Minion 3W 564W; Minerva-Radio (ID = 1099778) Radio
Use red slider bar for more.
Minion 3W 564W; Minerva-Radio (ID = 1099777) Radio

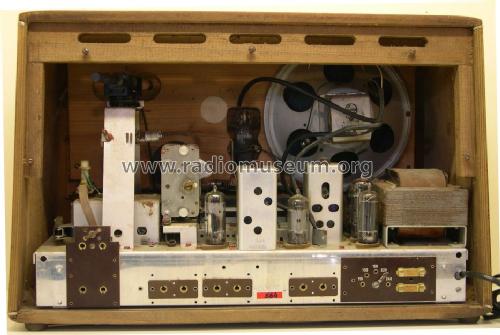

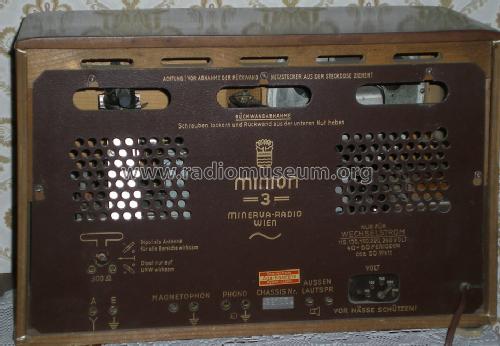

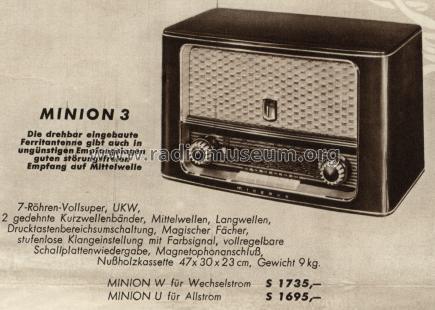

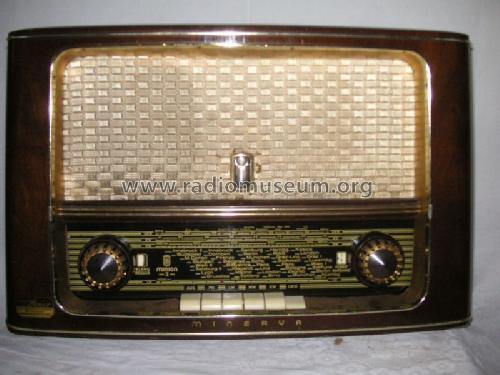

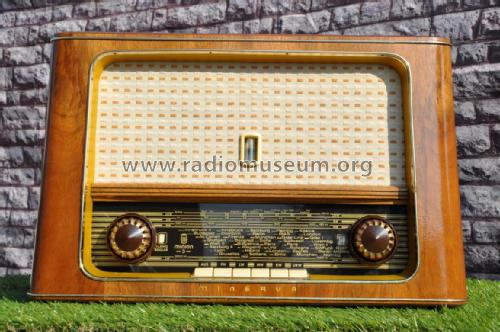

Minerva-Radio: Minion 3W 564W [Radio] ID = 1099777 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Minion 3W 564W, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Sammlung Albert Weiss

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM80 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 480/10700 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Minion 3W 564W - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 470 x 300 x 230 mm / 18.5 x 11.8 x 9.1 inch
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Price in first year of sale 1'735.00 ATS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 626 models, 556 with images and 442 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Minerva-Radio: Minion 3W 564W
Threads: 1 | Posts: 5
Hits: 2028     Replies: 4
minerva: 564W; Minion 3W
Ciro Esposito
04.Mar.13
  1

Un saluto ai soci

stò restaurando questa Minerva minion e sono bloccato sul montaggio della funicella

che è in acciaio ,purtroppo qualche "avveduto" l'ha spezzata e non riesco a ricostruire il

percorso se qualcuno dei soci può aiutarmi ha la mia riconoscenza.

ringrazio per l'attenzione

  Ciro







Mirco Boggio
13.Mar.13
  2

Ciao.

Io di soliti faccio in questo modo:                                                                                                        guarda la foto allegata cosi sai come partire (non ho disegnato la molla perchè la puoi mettere o su un lato o sull'altro)

valuto come sono messe le varie carrucoline. e comincio a fare un percorso ( se mi fai una foto di come sono disposte ti faccio una disegnao) e scominci a fare un percorso, ricorda che sull'albero della manopola devi fare 3 giri.

con un'altra radio sintonizzo una stazione e lo faccio pure con questa che sto riparando, cosi so dove fa l'asticella che indica la sintonia sulla scala (il vetro davanti).

quando sono sicuro allora taglio il filo, non lo faccio prima così non lo spreco.

Se ha i dei dubbi chiedimi che man mano ti aiuto se posso.







Attachments

Wolfgang Bauer
13.Mar.13
  3
Il piano per l'installazione del cavo, ho caricato il modello.

Saluti WB.
Ciro Esposito
14.Mar.13
  4

schema scaricato

Ti ringrazio per l'aiuto,credo proprio che sia questo il giusto percorso
immaginavo qualcosa di simile e il tuo post me ne dà conferma.
grazie ancora Wolfgang



Ciro Esposito
14.Mar.13
  5

grazie per le informazioni

ho comunque risolto il problema

grazie Ciro


Minerva-Radio: Minion 3W 564W
End of forum contributions about this model
