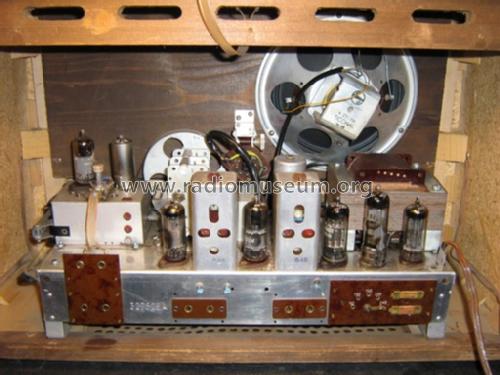

Perfect 546W

Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1953/1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 9890

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 476/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Perfect 546W - Minerva-Radio Radiola-
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 520 x 330 x 230 mm / 20.5 x 13 x 9.1 inch
  • Notes

  • Minerva 4 Band 8 Röhren Vollsuper Modell Perfect 546W.
    5-stufige Klangregelung
    Nussholzgehäuse


    Siehe auch:
    Minerva Perfect 546U (Alltromgerät, 1750,-- ATS)

  • Net weight (2.2 lb = 1 kg)
  • 9.2 kg / 20 lb 4.2 oz (20.264 lb)
  • Price in first year of sale
  • 1,800.00 ATS
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Mentioned in
  • -- Original prospect or advert
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Perfect is part of the collections of the following members.

Literature

The model Perfect is documented in the following literature.

 Forum

Forum contributions about this model: Minerva-Radio: Perfect 546W

Threads: 1 | Posts: 1

Liebe Radiofreunde!

Das nächste UKW-Radio nach 519 mit voll intergriertem UKW-Teil kann Schwächen zeigen; eine davon ist die Umschaltung von AM auf FM. Im AM-Betrieb wird der Sekundärkreis der 2. FM-ZF kurzgeschlossen; das geschieht über einen Seilzug, der vom Wellenschalter angetrieben wird. Wenn die Klemmhülse locker wird, und/oder der Stahldraht in der Klemmöse durchrutscht, reicht der Schaltweg nicht mehr aus und der Kontakt S18 kann nicht mehr geöffnet werden; der FM-Sekundärkreis ist dann auch in Stellung UKW kurzgeschlossen, wodurch UKW nicht empfangen werden kann. Hier empfiehlt sich, die Klemmöse mittels Knoten zu sichern und den Seilzug entsprechend einzustellen. Ähnliches kann auch bei Radios anderer Hersteller der Fall sein.

 Wem der UKW-Bereich zu klein ist (original bis 100 MHz), kann die Oszillatorspule (li.) zusammendrücken (Windungen dürfen sich nicht berühren) und mittels Trimmer und FM-Antriebsseilzug so abgleichen, dass man bis ca. 105 MHz kommt; mehr geht sich mit vertretbarem Aufwand kaum aus. Bitte beachten, dass dann die Skaleneichung nicht mehr überein stimmt. Der FM-Vorkreis (Spule) sollte auf Empfangsmaximum mit abgeglichen werden. Die Empfangsleistung lässt sich dr. Ersatz von EF 80 und EF85 dr. EF 184 und EF183 deutlich verbessern.

LG Dr. R. Bengesser, eh

Rudolf Bengesser, 24.Jan.26
