Ch= 4N-10

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1961 ??
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 358000

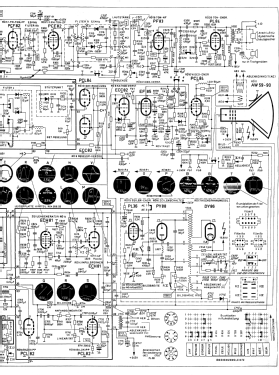

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 23
  • Main principle
  • Superhet with RF-stage
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 150; 200; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • from Radiomuseum.org
  • Model: Ch= 4N-10 - Nordmende, Norddeutsche Mende-
  • Notes

  • Nur VHF

    Multinorm Gerät

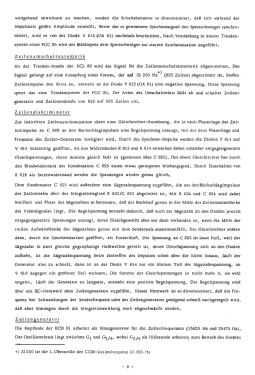

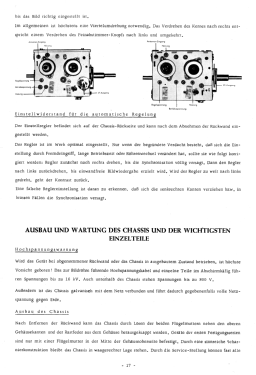

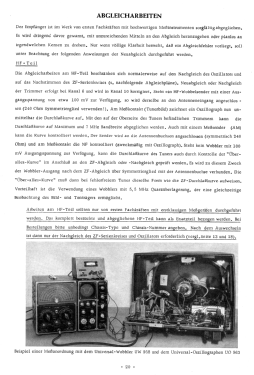

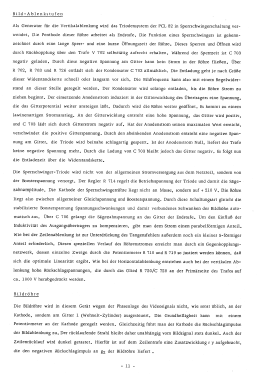

  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Hugo Sneyers. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Nordmende,: Ch= 4N-10

Threads: 1 | Posts: 10

Ich habe ein Gerät mit Chassis-Bezeichnung "4N 10/23" und S/N "E325-022440" vor mir.

Gemäss Schema wäre die Original-Bildröhre eine AW59-90, drin ist aber eine AW59-91 ohne Hersteller-Bezeichnung und mit Beschriftung "Bildröhre systemerneuert".

Gemessen mit Müter BMR-90 ist die Röhre in sehr gutem Zustand (0.75 mA Strahlstrom).

Was mich irritiert, ist folgendes:

Gemäss Schema sollte Pin 3 (g2) der Bildröhrenfassung mit Anzapfung "v" des Zeilentransformators verbunden sein. Der entsprechende Draht ist an der Fassung jedoch abgelötet. Stattdessen ist ein Widerstand 1M Ohm zwischen Pin 3 (g2) und Pin 4 (g4) geschaltet. Pin 4 führt auf den Schleifer des Bildschärfe-Potentiometers, wie es im Schema auch dargestellt ist.

Was wollte die seinerzeitige Fernsehwerkstatt mit dieser Schaltungsänderung bezwecken?

Nicolin Salis




Nicolin Salis, 27.May.26

Weitere Posts (10) zu diesem Thema.
