Diplomat 58 Ch= 5791X; Nordmende, (ID = 311563) Television
Nordmende,: Diplomat 58 Ch= 5791X [Television] ID = 311563 933x678
Select picture or schematic to display from thumbnails on the right and click for download.
For model Diplomat 58 Ch= 5791X, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1957/1958 Category: Television Receiver (TV) or Monitor
Valves / Tubes 21: PCC88 PCF82 EF80 EF80 EF80 EF80 ECC82 EF80 PL83 EF80 EF80 PABC80 PL84 ECL80 ECC82 PCL82 ECH81 PL36 PY81 or PY83 DY86 AW43-80
Main principle Super-Heterodyne (Super in general); ZF/IF 38900 kHz
Wave bands Wave Bands given in the notes.
Details Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Diplomat 58 Ch= 5791X - Nordmende, Norddeutsche Mende-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 530 x 480 x 500 mm / 20.9 x 18.9 x 19.7 inch
Net weight (2.2 lb = 1 kg) 28 kg / 61 lb 10.8 oz (61.674 lb)
Price in first year of sale 868.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1957/58
Mentioned in -- Original-techn. papers.

Model page created by Bernd P. Kieck. See "Data change" for further contributors.



All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1699 models, 1587 with images and 1217 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nordmende,: Diplomat 58 Ch= 5791X
Threads: 2 | Posts: 5
Hits: 1484     Replies: 2
nordmende: Ch= 5791X; Diplomat 58
Tim Kruck
19.Dec.13
  1

Hallo, ich bin drauf und dran bald mein Diplomat 58 zu restaurieren. Aber nur die alten braunen Wima Kondensatoren möchte ich tauschen. Hat jemand schonmal dieses Gerät restauriert und kann mir vieleicht Bilder senden? Außerdem sind indem Gerät folgende Kondensatoren die ich im Internet nicht finde:

0,18uF/125V

0,027uF/400V

1200pF/400V

0,25/250V

5000pF/250V

300pF/1000V

0,025/1000V

Hat jemand eine Idee wo man diese Kondensatore kaufen kann (ausser Ebay) ??

Vielen Dank und freundliche Grüße Tim Kruck

Hans-Werner Ellerbrock
19.Feb.14
  2

Guten Tag Herr Kruck!

Ich kann Ihnen zu dem Modell keinen Rat geben. Aber.....

Bei dem Versandhaus antikradio-restored erhalten Sie auf jeden Fall einen großen Teil Ihrer gesuchten C-Werte. Die angebotenen Teile sind meines Wissens von hoher Qualität. Auch sind verschiedene Nennspannungen im Angebot.

Bei den 1000V-Werten, die nur begrenzt angeboten werden, kann man sich ja notfalls mit in-Reihe-schalten von kleineren Werten behelfen. Pollin  bietet z.B. einen 6,8nF-HV-Kondensator an. Aber da können Ihnen bestimmt auch andere Kollegen weiterhelfen.

Ihre gesuchten Werte werden nur noch in der sog. E-Reihe produziert. D.h. statt 5000pF müssten Sie 4700pF verwenden.

Bedenken Sie bitte auch, dass die Kondens. eine Toleranz von 5 oder 10% haben. Die Istwerte liegen fast immer im Plusbereich. Ein 4,7nF-Typ kann also leicht 5nF oder mehr haben.

Gruß von Hans-W.Ellerbrock



Tim Kruck
19.Feb.14
  3

Hallo Heer Ellerbrock,

Danke für Ihre Hilfe, aber die Kondensatoren habe ich jetzt alle. Übrigens bei antik restored findet man den Kondensator 5000pF unter "alte Werte" Mit freundlichen Grüßen Tim Kruck


Hits: 1322     Replies: 1
nordmende: Ch= 5791X; Diplomat 58
Tim Kruck
24.Feb.13
  1

Hallo, wer kann mir genau beschreiben wo für die vier kleinen Knöpfe vorne zuständig sind?

Ist in dem Fernseher eine Antenne eingebaut? Auf dem 2.Bild sieht man eindeutig das ein Antennenkabel oben eingebaut ist, oder? Ich bedanke mich für jede Antwort!

Attachments

Bernhard Nagel
24.Feb.13
  2

Die 4 kleinen Drehknöpfe haben die Funktionen: Helligkeit, Bildkippfrequenz (Bildfang), Höhen- und Tiefenregler.

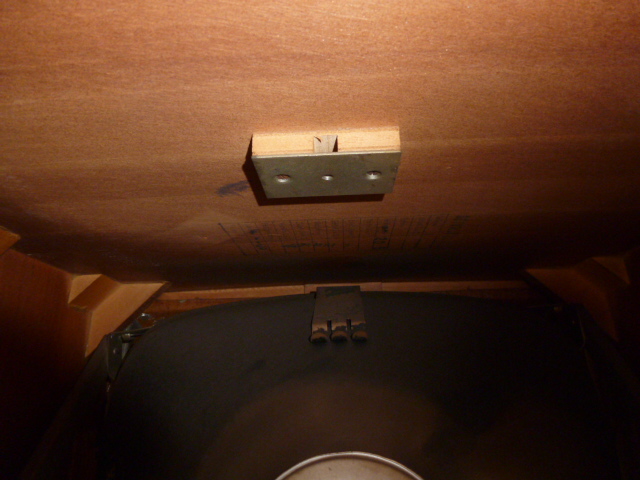

Die Befestigungsplatte unter der Gehäusedecke ist für die Montage einer Gehäuseantenne vorgesehen. Eine grosse Pappscheibe, die auf der Oberseite einen Dipol aus Aluminiumfolie für das VHF-Band III (K5-K11) trägt. Anschlüsse auf der Unterseite mit 240 Ohm Flachleitung und einer Anpassspule parallel zur Antenne. Das ist auch im Innenbild ID = 311565 beim Modell zu sehen.

Da der Dipol eine Richtwirkung hat, kann die Dipolscheibe am oberen Rand der Rückwand auf besten Empfang eingestellt werden.

Die Dipolscheibe ist in der ET-Liste (etlist.pdf) unter Pos. 11 aufgeführt.


Nordmende,: Diplomat 58 Ch= 5791X
