Othello 58/3D Ch= 5714x; Nordmende, (ID = 15354) Radio

Nordmende,: Othello 58/3D Ch= 5714x [Radio] ID = 15354 933x594

Select picture or schematic to display from thumbnails on the right and click for download.

For model Othello 58/3D Ch= 5714x, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:

Germany

Manufacturer / Brand:

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Year: 1957/1958

Category: Broadcast Receiver - or past WW2 Tuner

Valves / Tubes

9: ECC85 ECH81 EF89 EF89 EM34 or EM35 EABC80 ECC82 EL84 EL84

Main principle	to an article Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits	10 AM circuit(s) 13 FM circuit(s)
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage	Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker	4 Loudspeakers
Power out	12 W (unknown quality)
from Radiomuseum.org	Model: Othello 58/3D Ch= 5714x - Nordmende, Norddeutsche Mende-
Material	Wooden case
Shape	Tablemodel with Push Buttons.
Dimensions (WHD)	680 x 370 x 290 mm / 26.8 x 14.6 x 11.4 inch
Notes	Bandbreite schaltbar; dreh- und abschaltbare Ferritantenne. Siehe auch Tannhäuser 58.
Net weight (2.2 lb = 1 kg)	14.7 kg / 32 lb 6.1 oz (32.379 lb)
Price in first year of sale	448.00 DM
External source of data	Erb
Source of data	HdB d.Rdf-& Ferns-GrH 1957/58
Literature/Schematics (1)	-- Original-techn. papers.

All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1709 models, 1599 with images and 1229 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Collection of Zlatan Mumlek (HR)

Collection of Otto Kippes † 24.4.17 (D)

Collection of a member from D

Collection of William Tremblett (TW)

Collection of Júlio Branco (P)

Collection of Jochen Amend (D)

Collection of Werner Wussow (D)

Collection of Bernhard Wagner (D)

Collection of Andreas Schulz (D)

Collection of Niels Vormoor (D)

Collection of Manfred Bues (D)

Collection of a member from D

Collection of Peter Breu (D)

Collection of Felix Kreitlow (D)

Collection of Bob Isaac (USA)

Collection of Johannes Frey (D)

Forum contributions about this model

Nordmende,: Othello 58/3D Ch= 5714x

Threads: 2 | Posts: 2

Hits: 2031 Replies: 0

nordmende: 58 3D; Othello

Karsten Bielfeldt
25.Feb.09

nordmende: 58 3D; Othello

Fehler beim Othello 58 3d:

Verzerrter Empfang besonders bei UKW, schwacher Empfang, Lautstärke zu klein.Gleichspannung am Siebkondensator nur noch 190 Volt, an den Vorröhren unter 100 Volt.

Erstaunlich, daß da überhaupt noch was ging.

Ursache: Kondensator C114 am Steuergitter des oberen Endrohrs EL84 hatte Schluß. Dadurch Steuergitter mit 24 Volt positiv vorgespannt, Kathode = + 23 Volt, Kathodenstrom über 100 mA, Kathodenwiderstand R85 heiß, aber mit 170 Ohm noch ok. Kleiner Fehler, große Folgen.

Übrigens: Schaltung der Vor- und Phasenumkehrstufe ECC 82 ist auch bei meinem Gerät vertauscht, linke Triode mit rechter Triode.

Karsten Bielfeldt

Hits: 2644 Replies: 0

nordmende: 58 3D; Othello, Kein Ton

Wolfgang Bauer
02.Oct.08

nordmende: 58 3D; Othello, Kein Ton

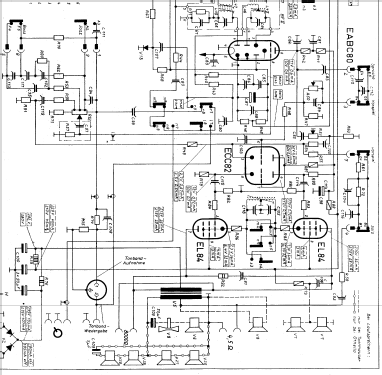

Beim Othello 58 ist im Schaltplan die Pinbelegung der ECC82 falsch eingezeichnet.
Das erschwert die Fehlersuche.
Ich habe einen berichtigten Plan zum Modell geladen.

Wenn nur mehr bei gedrückter Sprachetaste ein Ton zu hören ist, hat C83/25nF einen Kurzschluß.
Nur die gedrückte Sprachetaste unterbricht den Kreis.
Es gelangt die Anodenspannung der EABC80 über den Bassregler und R48 zum Gitter der ECC82.
Durch die positive Spannung am Gitter steigt der Strom durch die Röhre und die Anodenspannung bricht zusammen.
Dadurch arbeitet die Phasenumkehrstufe ECC82 nicht mehr.

MfG. WB.
