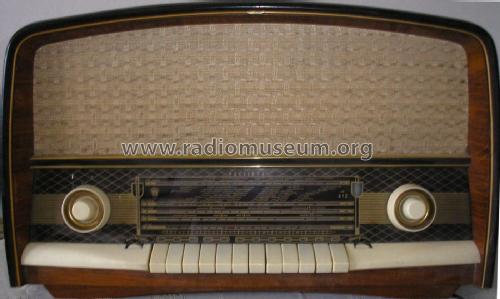

For model Pacsirta (Lerche) AR-612 abgerundetes Gehäuse, Orion; Budapest:
Ebay Nr. 140005221339 Bild bearbeitet.

Country:  Hungary
Manufacturer / Brand:  Orion; Budapest
Year: 1958–1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EBF89 ECC83 EM80 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 473,6/10700 kHz
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 127, 150, 220, 240 Volt
Loudspeaker 4 Loudspeakers
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Pacsirta AR-612 [abgerundetes Gehäuse] - Orion; Budapest
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 680 x 420 x 280 mm / 26.8 x 16.5 x 11 inch
Notes NF Ausgangsleistung ca. 6 W, Frequenzgang 35 Hz - 18 kHz. Dieses alte Exemplar hat noch 42 Hz bis 16,8 kHz (wohl nicht nach der heutigen dB-Regel). 4 Lautsprecher, davon 2 dynamisch, 1 für Tiefton, oval, Durchmesser 18 x 24 cm, 1 für Mittelton, kreisförmig, Durchmesser 9 cm, - und zwei Stück als Hochstrahler, Arbeitsprinzip Kondensatorlautsprecher, von Anodenspannung getrieben, 14 x 22 cm (rechts- und linksseitig im Geraet).

Empfangsbereiche:
LW 150 -320 kHz
MW 520 - 1605 kHz
KW1 5,75 - 11,4 MHz
KW2 11,5 - 22,5 MHz
UKW 64,5 - 73 MHz


Die Firma Orion baute diese Radios in gewölbter Form bis 1961, dann übernahm die Firma VIDEOTON die Herstellung, aber mit enfacher, rechteckiger Form. Bald - nach Begründung des sozialistischen Gemeinsamen Marktes - (1963). Die Herstellung erfolgte in Bulgarien.
Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 2'800.00 Ft.
External source of data Gabor Baronfeind
Source of data -- Collector info (Sammler)
Mentioned in Radio es Televizio Vevö Keszülekek, 1958-59

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Orion; Budapest
Here you find 997 models, 852 with images and 364 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Orion; Budapest: Pacsirta AR-612
Threads: 1 | Posts: 1
Hits: 1707     Replies: 0
orion: AR612 (AR 612); Reparaturtipp Tastenaggregat
Wolfgang Bauer
29.Aug.08
  1


Reparaturtipp Tastenaggregat ==> siehe Beitrag

MfG. WB.
