Combifon Ch= Blaupunkt 2630

Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278538) Radio Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1292599) Radio
Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278705) Radio Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278706) Radio
Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278708) Radio Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278709) Radio
Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278711) Radio Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278726) Radio
Use red slider bar for more.
Combifon Ch= Blaupunkt 2630; Pawerphon, Werner & (ID = 1278538) Radio
Pawerphon, Werner &: Combifon Ch= Blaupunkt 2630 [Radio] ID = 1278538 800x684
Select picture or schematic to display from thumbnails on the right and click for download.
For model Combifon Ch= Blaupunkt 2630, Pawerphon, Werner & Röttger, Berlin SO 36

Country:  Germany
Manufacturer / Brand:  Pawerphon, Werner & Röttger, Berlin SO 36
alternative name

Klang-Technik Böthner & Co.
Year: 1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 EF89 ECH81 EF89 EABC80 EBC91 EM84 EL84 EL84
schematic requested
Main principle Superhet with RF-stage
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Combifon Ch= Blaupunkt 2630 - Pawerphon, Werner & Röttger,
Material Wooden case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 630 x 280 x 455 mm / 24.8 x 11 x 17.9 inch
Notes Diese Ausführung mit 16 Kreisen und 9 Röhren!
Es gibt eine Ausführung mit Chassis 19 Kreise und 10 Röhren. Klappe für das Radio
kostete Aufpreis von 24DM.

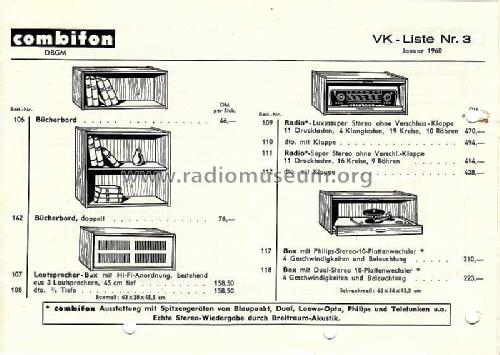

Die ganze Serie umfasst noch folgende Zusatzausstattungen:
- TV-Gerät
- Box mit Plattenspieler (Dual oder Philips)
- Bank für 2, 3 oder 4 teiligen Aufbau (124cm, 184cm, 252cm breite)
- Verschiedene Stellfüße
- Radio (16 Kreise, 9 Röhren oder 19 Kreise, 10 Röhren)
- Klappe für Radio
- Lautsprecher (Tiefe 455mm oder 3/4 Tiefe)
- Bücherbord einfach
- Bücherbord doppelt
- Leere Box
- Leerschrank
- Schrank mit Plattenspieler (Dual oder Philips)

Maximale Ausstattungsvariante für 2671,80DM
Net weight (2.2 lb = 1 kg) 21 kg / 46 lb 4.1 oz (46.256 lb)
Price in first year of sale 438.00 DM

Model page created by Jochen Amend. See "Data change" for further contributors.



All listed radios etc. from Pawerphon, Werner & Röttger, Berlin SO 36
Here you find 202 models, 147 with images and 2 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Pawerphon, Werner &: Combifon Ch= Blaupunkt 2630
Threads: 1 | Posts: 5
Hits: 2327     Replies: 4
Wieder was kurioses?
Jochen Amend
17.Jul.12
  1

Hallo liebe Mitleser,

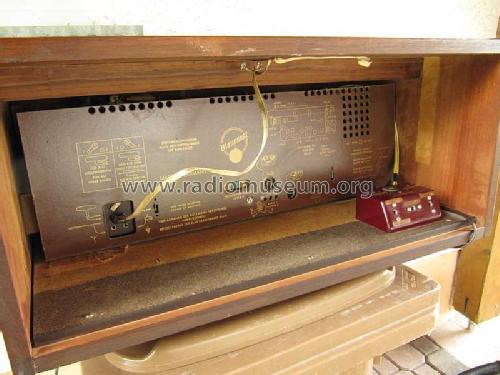

heute konnte ich ein Steuergerät (Pawerphon mit Blaupunkt Chassis) und die beiden passenden Lautsprecher (Pawerphon mit Blaupunkt Lautsprechern) vor dem Wertstoffhof retten. Die Rückwand ist Bastelwerk. Das Chassis könnte in die Pawerphon Kiste, mit zuklappbarem Deckel, mal eingebaut worden sein. Es lässt sich ausser der Bezeichnung "Combiphon" nichts finden, was auf den Typ hinweisen könnte...

Ein anderes Combifon ist hier zu sehen.


Wer kann hier mit Rat und Tat zur Seite stehen?

Beste Grüße,

Jochen



EDIT: Ich denke, hier kann man ein neues Modell anlegen. Vermutlich sind aber die Beine unter dem einen Lautsprecher ein Eigenbau!

Attachments

Albrecht Schwaderer
22.Jul.12
  2

Hallo Jochen,

das Chassis dürfte den hier entsprechen.

So eine Arkansas Truhe habe ich auch mal gerettet. Das Chassis hat eine gute Leistung. Sowohl vom Empfang, wie auch von der Ausgangsleistung her.

Grüße

Albrecht Schwaderer

Ernst Erb
23.Jul.12
  3

Grüezi Herr Amend
Ja, das ist ein eher seltenes Gerät in der Familie der Combifon von Pawerphon.
Schade, dass Werner Schlegel bei seinem Gerät die Typennummer nicht erkennen konnte.

Es scheint das gleiche Gehäuse zu sein, doch Ihr Modell ist leistungsfähiger.
Vielleicht fragen Sie ihn, ob er noch etwas findet?
Die drei Fernseher Combifon tragen ja 159, mit F, T und W.
Wenn zwei unterschiedliche Geräte mit gleichem Namen etwa zur gleichen Zeit erscheinen, müsste man annehmen, dass noch eine Unterscheidungsbezeichnung vorhanden ist.

Wäre gut, er würde grössere Fotos (933 Pixel) einbringen und die Skala separat.
Vielleicht kann er auch dazu schreiben welches Chassis sein Gerät aufweist und von welchem hersteller?

Bitte legen Sie das Modell an - zuerst mal unter Combifon "Blaupunkt" (oder Anzahl Röhren), um es zu unterscheiden.
Beim ersten Foto mit den drei Apparate-Teilen könnten Sie in die Legende schreiben, dass die Beine wahrscheinlich (oder sicher?) erst später montiert wurden.

Jochen Amend
23.Jul.12
  4

Hallo Albrecht,

ja...das kann etwa passen in der Schaltung!



Hallo Herr Erb,

wird gemacht! :-) Ich werde mich diese Woche an die Datensicherung machen und bis zum Wochenende das Modell angelegt haben!

Beste Grüße.

Jochen



Jochen Amend
24.Jul.12
  5

Hallo in die Runde,

das Gerät ist nun hier angelegt. Bitte den Beitrag verschieben. Weitere Bilder des Gerätes werden folgen.

Beste Grüße,

Jochen



Pawerphon, Werner &: Combifon Ch= Blaupunkt 2630
