For model 45U, Philips - Österreich:
Philips Austria; Modell 45U - 1

Country:  Austria
Manufacturer / Brand:  Philips - Österreich
Year: 1935/1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: CK1 CF3 CB2 CF1 CL2 CY1 C1 or C3
Main principle Super-Heterodyne (Super in general); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details Visual Tuning Indicator pre Eye
Power type and voltage AC/DC-set / 110; 125; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 19 cm = 7.5 inch
Power out
from Radiomuseum.org Model: 45U - Philips - Österreich
Material Wooden case

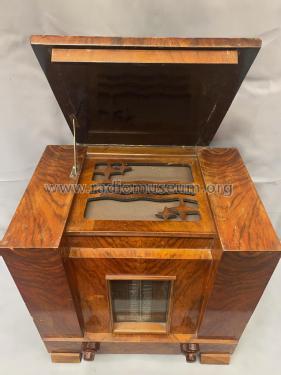

Shape Tablemodel, low profile (big size).
Dimensions (WHD) 423 x 410 x 320 mm / 16.7 x 16.1 x 12.6 inch
Notes

Feldstärke-Anzeige.
Im Schema sind Vor- und Oszillatorkreise sowie Wellenschalter und Dreifach-Drehkondensator nur als Funktionsblock dargestellt. Das Modell hat keine HF-Vorstufe.

Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
