Capella 663 BD663A

Capella 663 BD663A; Philips Radios - (ID = 37257) Radio

Capella 663 BD663A; Philips Radios - (ID = 37258) Radio

Capella 663 BD663A; Philips Radios - (ID = 37259) Radio

Capella 663 BD663A; Philips Radios - (ID = 37260) Radio

Capella 663 BD663A; Philips Radios - (ID = 70217) Radio

Capella 663 BD663A; Philips Radios - (ID = 70218) Radio

Capella 663 BD663A; Philips Radios - (ID = 70219) Radio

Capella 663 BD663A; Philips Radios - (ID = 532537) Radio

Capella 663 BD663A; Philips Radios - (ID = 802361) Radio

Capella 663 BD663A; Philips Radios - (ID = 802381) Radio
Capella 663 BD663A; Philips Radios - (ID = 1854064) Radio Capella 663 BD663A; Philips Radios - (ID = 1854066) Radio
Capella 663 BD663A; Philips Radios - (ID = 1854065) Radio Capella 663 BD663A; Philips Radios - (ID = 1854062) Radio
Capella 663 BD663A; Philips Radios - (ID = 1854061) Radio Capella 663 BD663A; Philips Radios - (ID = 1854063) Radio
Capella 663 BD663A; Philips Radios - (ID = 1854067) Radio Capella 663 BD663A; Philips Radios - (ID = 1854068) Radio
Capella 663 BD663A; Philips Radios - (ID = 19601) Radio Capella 663 BD663A; Philips Radios - (ID = 2454586) Radio
Use red slider bar for more.
Capella 663 BD663A; Philips Radios - (ID = 1854064) Radio
Philips Radios -: Capella 663 BD663A [Radio] ID = 1854064 1400x1048
Select picture or schematic to display from thumbnails on the right and click for download.
For model Capella 663 BD663A, Philips Radios - Deutschland:
eBay-Artikelnummer _201079546642

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 11: ECC85 ECH81 EBF89 EBF89 EM80 ECC83 EL86 EL86 EL86 EL86 EZ81
For this equipment or parts of it there are currently classified advertisements.
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 220 Volt
Loudspeaker 5 Loudspeakers
Power out
from Radiomuseum.org Model: Capella 663 BD663A - Philips Radios - Deutschland
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 680 x 430 x 265 mm / 26.8 x 16.9 x 10.4 inch
Notes Zweikanal-Endstufe 2× 4,5 W, mono; drehbare Ferritantenne.
Net weight (2.2 lb = 1 kg) 18 kg / 39 lb 10.4 oz (39.648 lb)
Price in first year of sale 575.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1956/57
Mentioned in -- Original-techn. papers.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2488 models, 2200 with images and 1501 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Capella 663 BD663A
Threads: 8 | Posts: 14
Hits: 653     Replies: 3
philips: Lautsprecher
Frank Winter
07.Dec.19
  1

Hallo,

habe ein wirklich schönes Gerät das auf allen Wellenbereichen wunderbar spielt.

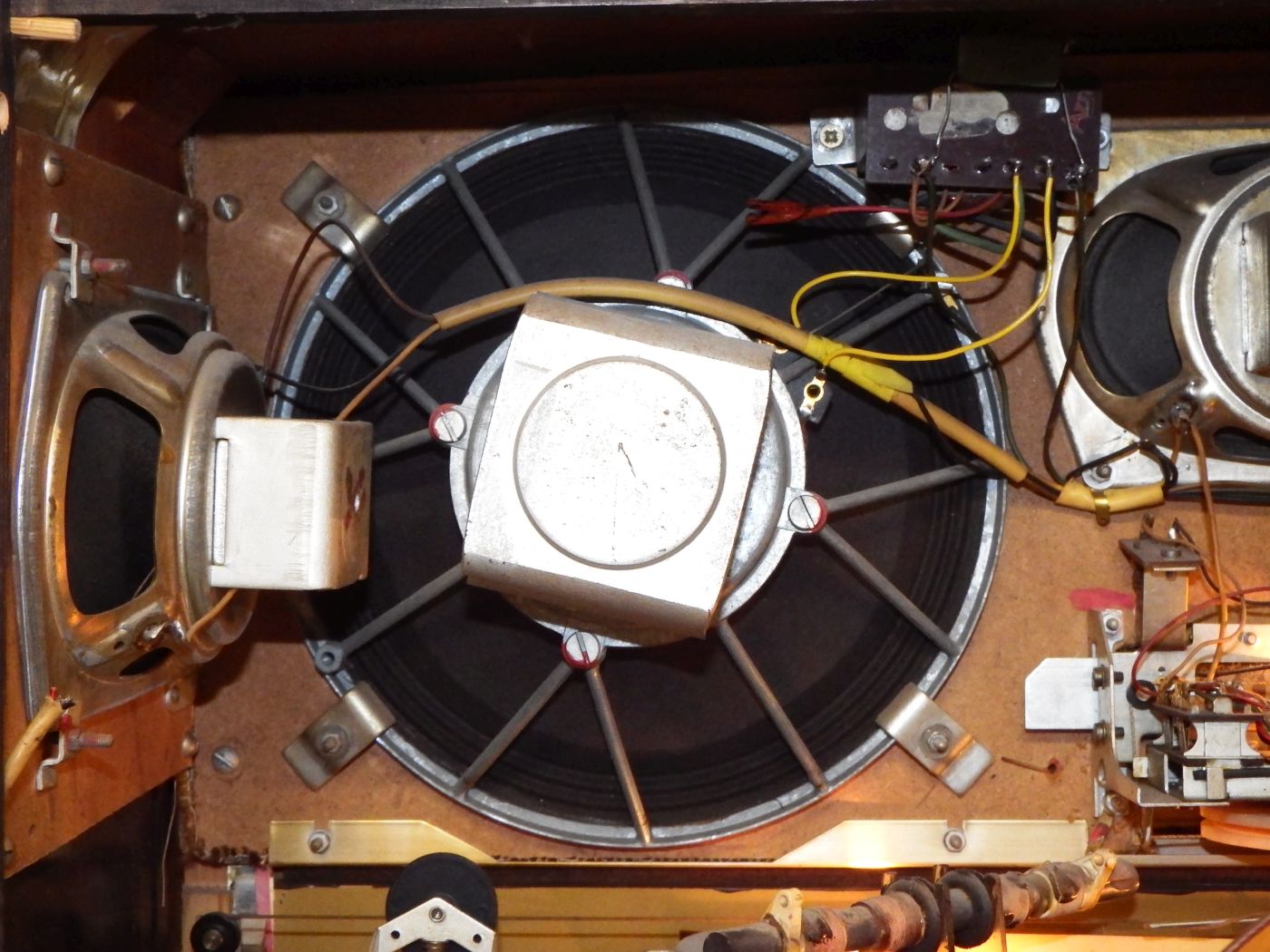

Jedoch ist mir aufgefallen, dass, von hinten gesehen, der Linke Lautsprecher ein anderer ist wie auf den Bildern, die hier zur verfügung stehen.

Kann mir jemand etwas über diesen Lautsprecher erklären ?

Danke im Voraus

Attachments

Dietmar Rudolph
07.Dec.19
  2

Der Magnet des Lautsprechers hat einen Einfluß auf die Ferrit-Antenne, wenn dessen Streufeld zu groß ist. Daher wird in der Nähe der Ferritantenne stets ein "geschirmter" Lautsprecher-Magnet verwendet.

Siehe : Ferroxdur_Magnet und Ferrit_Antenne geht das gut?

MfG DR

Henning Oelkers
07.Dec.19
  3

Hallo, Herr Winter,

ergänzend zu Herrn Prof. Rudolph...

Der besagte Lautsprecher in Ihrem Gerät ist kein Original. Das Philips Radio hat eisenlose Endstufen, und benötigt deshalb hochohmige Lautsprecher.

In Ihrem Gerät ist ein Lautsprecher ersetzt worden, durch einen niederohmigen, der über einen an der Schallwand befestigten Trafo "angepasst" wurde.

Der Lautsprecher sieht sehr nach Körting aus, dort fanden sich solche Zinkdruckguß-Lautsprecherkörbe.

Ich würde empfehlen, nach einem originalen Lautsprecher Ausschau zu halten, und die originale Lautsprecherverkabelung dann wieder herzustellen.

Erst dann kann das " eigentlich hervorragend klingende " Gerät wieder so klingen, wie es soll.



mit freundlichen Grüßen,

Henning Oelkers

Frank Winter
09.Dec.19
  4

Hallo,

Danke erstmal für die trefflichen Beiträge und für das genaue hinschauen, so kann ich versuchen das Gerät wieder in original Zustand versetzen, obwohl es gut klingt :-)

DAnke erstmal.


Hits: 2438     Replies: 1
philips: Capella 663 SUCHE !
Rudolf Kernchen
28.Jun.10
  1

Suche für obiges Gerät den rechten Knopf . Wer kann helfen?



                        Rudolf  Kernchen

Mark Hippenstiel
28.Jun.10
  2

Hallo Herr Kernchen,

diese Art Anfragen gehört in den Markt, nich auf das Modell.

Freundliche Grüße
Mark Hippenstiel


Hits: 3553     Replies: 2
philips: BD663A (BD 663 A); Capella 663; Ratiofilter
Winfried Höhn
31.Dec.09
  1

Hallo liebe Radiofreunde,

bei dem Philips Capella ist der Ratiofilter in einem Alubecher untergebracht (siehe Bild). Weiß jemand, wie dieser Becher entfernt werden kann, um z. B. den Ratioelko austauschen zu können?

Im Voraus besten Dank für Eure Mühe.

Grüße

Winfried

Attachments

Wolfgang Bauer
01.Jan.10
  2


Sg. Herr Höhn,

wie ich das sehe, müssen Sie alle 7 Anschlüsse an der Unterseite lösen.
Es ist ratsam, die Anschlussdrähte direkt an der Lötstelle abzuzwicken und nach erfolgter Reparatur neu anzulöten.
Zu langes Entlöten der Anschlüsse zerstört oft das Trägermaterial der Stifte.
Dann lösen Sie die Schrauben der beiden Befestigungsschellen auf der Chasisoberseite und ziehen den Alubecher samt Inhalt nach oben.

MfG. WB.

Winfried Höhn
02.Jan.10
  3

Hallo Herr Bauer,

vielen Dank für Ihre Hinweise. Ich habe gemäß beigefügter Skizze einen neuen Ratioelko jetzt außerhalb des Alubechers plaziert. Damit brauche ich den Alubecher nicht abzunehmen.

mfg

Winfried

Attachments


Hits: 1585     Replies: 0
philips: Klangregister BD663A
Stefan Weigelt
24.Dec.08
  1

Eine ausführliche Beschreibung des Klangregisters findet sich hier:

http://www.radiomuseum.org/forum/philips_bd563a_bd_563_a_saturn_5632.html

Stefan Weigelt


Hits: 2026     Replies: 0
philips: BD663A (BD 663 A); Capella 663
Michael Ritter
06.Jan.08
  1



Mechanische Defekte an den Basslautsprechern

Bei der Sanierung meiner ersten Capella war leider ein Basslautsprecher defekt, da die Wicklung irreparabel durchgebrannt war. Die Übergabe des Gerätes erfolgte persönlich und nahezu erschütterungsfrei.  Da die Beschaffung dieser Lautsprecher einzeln so nicht möglich war, blieb also nur der Weg zu ebay. Das anschließend ersteigerte Radio war gut verpackt und wies sonst keine Beschädigungen auf, allerdings war der eine Basslautsprecher mechanisch defekt. Zwei der drei Befestigungsschrauben des Magneten waren an den Köpfen regelrecht abgebrochen oder abgeschert mit glatter Bruchkante. Dadurch drehte sich der Magnet weg und riß die ganze Spule mit ab. Soweit so gut, nachdem ich das erste Radio mit dem zweiten verbliebenen Exemplar bestückt hatte, funktioniert soweit alles gut, nach der Funktionsprobe stellte ich das Gerät auf die Seit, um den Bodendeckel anzubringen. Dabei und ohne jede Vorwarnung sprang am ersten Basslautsprecher wieder ein Stehbolzen ab, und zwar genau mit den selben Merkmalen wie bei den anderen beiden an der " Sollbruchstelle". Ich habe ihn durch einen neuen Stehbolzen ersetzen können, bin aber beunruhigt, wie es mit den anderen Bolzen weitergeht. Einfach auswechseln scheint mir ausgeschlossen, da die Bolzen mit der Kopfseite zur Sicke hin sitzen und wahrscheinlich nicht rauszuziehen gehen.

Hat jemand ähnliche Erfahrungen gemacht ? Lohnt es sich vielleicht, die alten Bolzen mit entsprechendem Werkzeug an der "Knackstelle" abzuscheren, um gefahrlose neue Bolzen eisetzen zu können ? Was haltet ihr davon ??


Hits: 1714     Replies: 0
philips: Fehlerhafte Röhrenbestückung - Welche Auswirkung
Thomas Welti
10.Feb.06
  1 Liebe Sammlerkollegen,

ich habe eine spezielle Frage an die Röhrenspezialisten unter Ihnen.

Bei der Reparatur eines Philips Capella 663 bin ich auf eine, schön in Alufolie eingewickelte Röhre gestoßen.
Nach dem Ersetzen von mehreren defekten Bauteilen, wollte ich das Radio wieder in Betrieb nehmen, war jedoch neugierig, warum eben diese eine Röhre eingewickelt war. Zu meinem großen Erstaunen entpupte sich die vermeintliche ECC83 als ECC82.
Laut Röhrentaschenbuch haben diese Röhren völlig andere Betriebsbedingungen.

Welche Auswirkung hat diese falsche Röhrenbestückung auf die nachfolgende EL86 Gegentaktendstufe, bzw. auf die gesamte Technik? Gibt es etwas, auf das ich besonders achten sollte?

Da das Radio lt. Vorbesitzer noch spielte, bevor ein durchgeschlagener Kondensator es verstummen ließ, möchte ich alle eventuellen Schäden durch die falsche Röhre beseitigen, um in anschließend wieder in Betrieb zu nehmen.

Leider habe ich meine Ausbildung erst nach dem Röhrenzeitalter absolviert, so dass ich auf diesem Gebiet nicht ganz so gut Bescheid weiß.

Vielen Dank für Ihre Hilfe und schöne Grüße
Thomas Welti

Hits: 2157     Replies: 0
philips-d: 663; suche hochohmige Lautsprecher
Niels Vormoor
14.Oct.03
  1

Hallo,

hat jemand noch hochohmige Philips Lautsprecher zu verkaufen?

Sie sollten 400 bis 800 Ohm haben. Der Durchmesser ist egal.

Vielen Dank für Ihre Antworten.

MFG Niels Vormoor


Hits: 2431     Replies: 0
philips-d: 663; Capella
Dietmar Rich
11.Aug.03
  1 Zu dem Capella 663 gibt es auch eine seltene helle Ausführung, mit hellem Rüsterholgehäuse, schwarzen Zierrändern und hellgrüner Skala (Photo demnächst), technisch identisch mit der normalen Ausführung.

Philips Radios -: Capella 663 BD663A
