Capella-Reverbeo 714 B7X14A

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 196942) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 196943) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 196940) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 196944) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 196945) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 196955) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 939342) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 939350) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 1856621) Radio

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 1856622) Radio

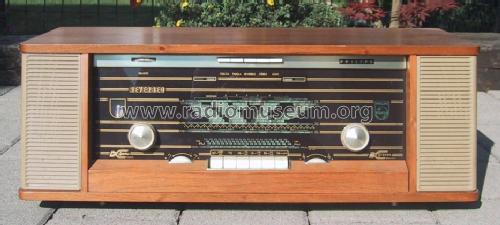

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 2313105) Radio Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 30599) Radio

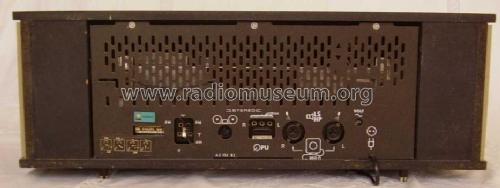

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 30600) Radio Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 366090) Radio

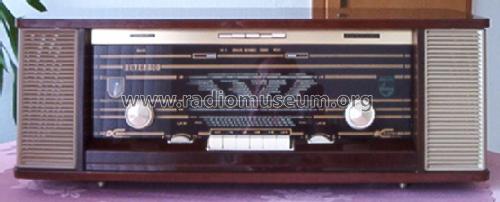

Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 42009) Radio Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 42010) Radio
Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 151781) Radio Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 151782) Radio
Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 159378) Radio Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 159379) Radio
Use red slider bar for more.
Capella-Reverbeo 714 B7X14A; Philips; Eindhoven (ID = 2313105) Radio
Philips; Eindhoven: Capella-Reverbeo 714 B7X14A [Radio] ID = 2313105 1400x654

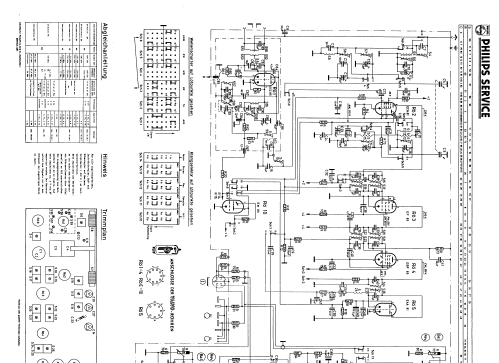

Select picture or schematic to display from thumbnails on the right and click for download.
For model Capella-Reverbeo 714 B7X14A, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1961–1963 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: ECC85 ECH81 EF89 EBF89 EM80 EAA91 ECC83 EL84 EL84 EZ81
Semiconductors (the count is only for transistors) 1: OC71
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127;145; 165; 220; 245 Volt
Loudspeaker 2 Loudspeakers / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: Capella-Reverbeo 714 B7X14A - Philips; Eindhoven tubes
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 710 x 265 x 290 mm / 28 x 10.4 x 11.4 inch
Notes Stereo-NF-Verstärker mit 2 Endstufen je 3 W; Lautsprecher-Impedanz 800 Ohm. Reverbeo-Einrichtung zur Erzeugung künstlichen Nachhalls.
Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)
Price in first year of sale 599.00 DM
Collectors' prices
External source of data Erb
Source of data Handbuch VDRG 1962/1963

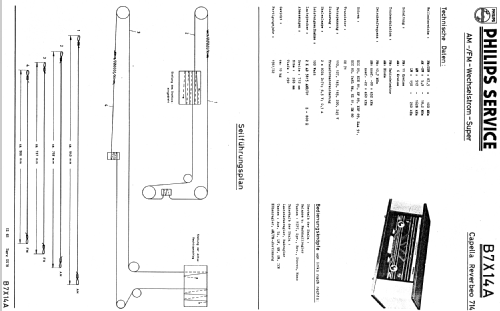

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4788 models, 4059 with images and 3171 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Philips; Eindhoven: Capella-Reverbeo 714 B7X14A
Threads: 4 | Posts: 6
Hits: 293     Replies: 1
philips: Vergrößerten Schaltplanauszug drucken
Heinz LUCAS
09.Jul.19
  1

Wertes Forum,

bis vor Kurzem war es möglich, einen vergrößerten Ausschnitt eines Schaltplans zu drucken. Mein Brotherdrucker Modell HL2130 erledigte das mit der Funktion "Aktuelle Ansicht drucken". Der Hintergrund, manche Pläne sind so verkleinert, dass die Werte nach dem Drucken nicht lesbar sind.

Danke für einen hilfreichen Tipp.

Heinz Lucas

Heinz LUCAS
12.Jul.19
  2

Der Fehler ist gefunden. Nachdem Mozilla automatisch seinen Firefox auf die Version 68.0 geändert hat, waren bisher vertraute Anwendungen nicht mehr vorhanden, bzw. wurden geändert. Bei meinem PC waren das u.a. Ausdrucke von DHL-Online-Frankierungen oder Schaltplänen vom Radiomuseum.

Ich habe mich entschieden, wieder die Vorgängerversion zu nutzen. Nach dem Downgrade verhielt sich die Bedienung allerdings nicht so, wie ich es mir vorstellte. Alle Passwörter, Lesezeichen, Cookies waren verschwunden, konnten allerdings mit dem Total Commander wiederhergestellt werden.

Damit das nicht nochmal passiert habe ich Firefox so eingestellt, dass automatische Updates nicht mehr möglich sind.

Heinz Lucas




Hits: 4285     Replies: 0
philips: B7X14A (B 7 X 14 A); Capella-Reverbeo
Raoul Tholl
05.Jul.08
  1

In einem englischen Text fand ich den Hinweis, dass die Hitzeschutzplatte zwischen Endröhren und Transformator mit einer Asbestfolie versehen ist.

Zitat:  " I turned my attention to the asbestos lined heat shield between the output valves and the mains transformer. The asbestos was discoloured due to the heat of the valves and looked like it could easily crumble if disturbed. I removed the valves to clear some space then carefully released the heat shield (two screws) and lifted it out. "  (Quelle: http://www.vintage-radio.com/recent-repairs/philips-reverbeo2.html )

Es ist daher ratsam, diese Platte behutsam auszubauen, fachgerecht zu entsorgen und durch einen Nachbau ohne Asbestschicht zu ersetzen.






Hits: 5517     Replies: 0
philips: B7X14A; Capella-Reverbeo
Kurt Aebischer
30.Nov.05

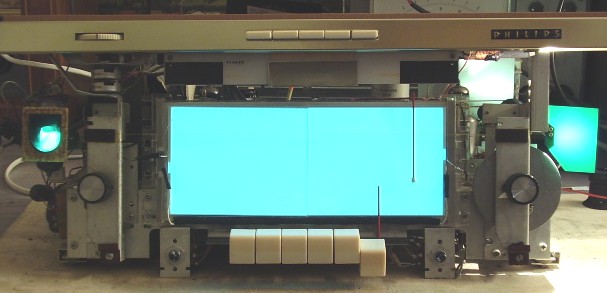

  1 Es gibt doch eine Möglichkeit, die Skala zu restaurieren: Bei Conrad ELectronic findet sich unter der Art.-Nr. 184057-62 eine Elektrolumineszenzfolie, welche dazu verwendet werden kann.
Benötigt werden zwei Stück, welche an der Frontkante sauber rechtwinklig zu beschneiden sind. Anschliessend die Schnittkanten mit Transparentfolie isolieren und beide Folien mit dünnem Doppelklebeband sauber auf die original Glasplatte kleben. Die Folien dann in Serie schalten und an der original Speisung des Radios anschliessen. Ergibt eine perfekte grüne Hintergrundbeleuchtung.

Attachments


Hits: 3119     Replies: 1
philips: B7X14A; Capella-Reverbeo
Walter Haring
01.Nov.05
  1 Dieses Gerät verfügt über einige Besonderheiten, so den Federhall (Fabrikat Gibbs) und eine Skalenbeleuchtung in Form einer Leuchtplatte.

Diese war im vorliegenden Gerät insofern defekt, als dass sie intern "durchschlug" und dabei Brandspuren bekam. Ein Ersatz dürfte kaum aufzutreiben sein, so dass ich auf die bewährte Form der Glühlampen und einem zwischen Lampen und Skala gespannten Papier griff.

Attachments

Vincent de Franco
02.Sep.08
  2

Von Herrn Ottmar Lauth per Email erhalten:

Das mühselige Aufspannen eines Papiers zur Lichtstreuung kann man wie folgt vermeiden:

  • Wenn man die beiden Glasplatten der defekten Leuchtplatte voneinander trennt,kann man die vordere als Streuscheibe benutzen und mit den beiden originalen Halterungen wieder befestigen.
  • Vorher muß man jedoch die metallische Beschichtung bis auf die Mattierung abkratzen.

Mit freundlichen Grüßen.


O. Lauth
