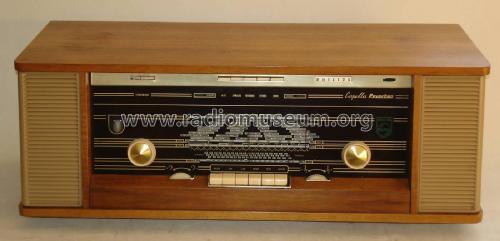

Capella Reverbeo B7X43A /62

Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777900) Radio Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777893) Radio
Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777897) Radio Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777894) Radio
Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777895) Radio Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777896) Radio
Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777898) Radio Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777899) Radio
Use red slider bar for more.
Capella Reverbeo B7X43A /62; Philips Belgium (ID = 777900) Radio
Philips Belgium: Capella Reverbeo B7X43A /62 [Radio] ID = 777900 933x448
Select picture or schematic to display from thumbnails on the right and click for download.
For model Capella Reverbeo B7X43A /62, Philips Belgium (Belgien)

Country:  Belgium
Manufacturer / Brand:  Philips Belgium (Belgien)
Year: 1964 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: ECC85 ECH81 EF89 EBF89 EM80 EAA91 ECC83 EL84 EL84 EZ81
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 145; 165; 220; 245 Volt
Loudspeaker 2 Loudspeakers / Ø 21 cm = 8.3 inch
Power out 7 W (unknown quality)
from Radiomuseum.org Model: Capella Reverbeo B7X43A /62 - Philips Belgium Belgien
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 710 x 265 x 290 mm / 28 x 10.4 x 11.4 inch
Notes Stereo-Wiedergabe von Stereo UKW-Sendungen. Anschlüsse für Stereo Plattenspieler (Wechsler)oder Tonbandgerät. Eigene Philips-kompatibel UKW-Stereoschaltung bewirkt, daß bei gedrückter Stereo Taste sowohl stereofonische als auch monaurale Sendungen ohne Umschaltung empfangen werden können. 2 NF-Verstärker zu je 3,5 Watt. Leistungsaufnahme max. 100 Watt.
Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Peter Roggenhofer † 25.4.18. See "Data change" for further contributors.



All listed radios etc. from Philips Belgium (Belgien)
Here you find 320 models, 298 with images and 159 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Belgium: Capella Reverbeo B7X43A /62
Threads: 1 | Posts: 2
Hits: 2123     Replies: 1
philips: B7X43A/62; Capella Reverbo Luminiszensplatte
Wilfried Haack
16.Mar.12
  1

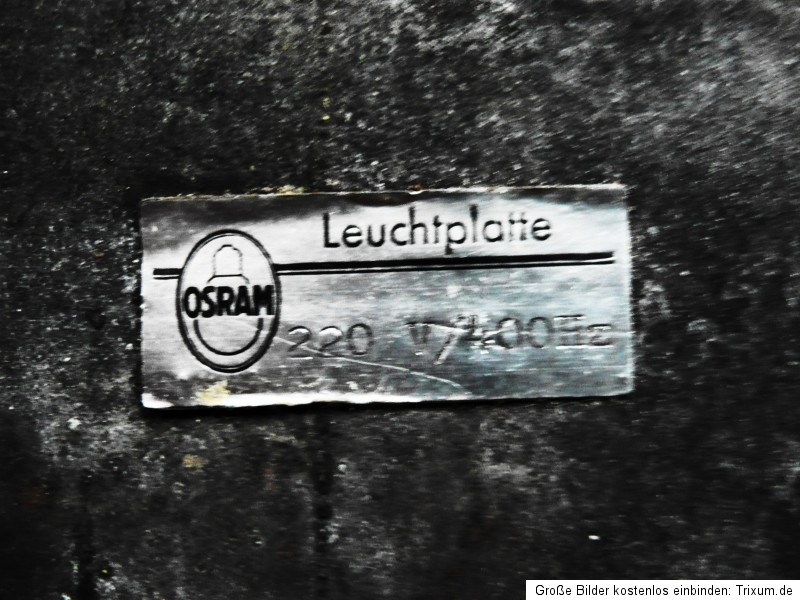

Hallo, bei Ebay konnte ich eine nagelneue Luminiszens- Platte für die Scalenbeleuchtung dieses Gerätes kaufen. Seltsamerweise steht hinten als Hersteller OSRAM auf der Platte. Es ist etwas ungewöhlich, dass Philips ein Fremdfabrikat eingebaut hat, oder waren die beiden Firmen verbandelt? Wer kennt sich da etwas aus?

Ich habe die Platte mal an 250V ~ betrieben, sie leuchtet kräftig bei 3,6mA Stromaufnahme.

Attachments

Uwe Ronneberger
16.Mar.12
  2

Sehr geeehter Herr Haack,

OSRAM als großer Leuchtmittelhersteller liefert an zahlreicher Radiohersteller, so sicherlich auch diesen Leuchtkondensator. Er funktioniert auf dem Prinzip der Elektrolumineszenz, wobei eine phosphoreszierende Schicht zwischen zwei Kondensatorplatten oder Folien durch ein elektrisches Feld zum Leuchten gebracht wird. Ähnliches wurde vom VEB NARVA Berlin hergestellt, geriet aber wieder in Vergessenheit.

Vor ein paar Jahren wurden sie "neu" entdeckt für Deko-Zwecke und Display-Hintergrundbeleuchtungen.


Philips Belgium: Capella Reverbeo B7X43A /62
End of forum contributions about this model
