DC-Mikrovoltmeter GM6020; Philips; Eindhoven (ID = 199008) Equipment

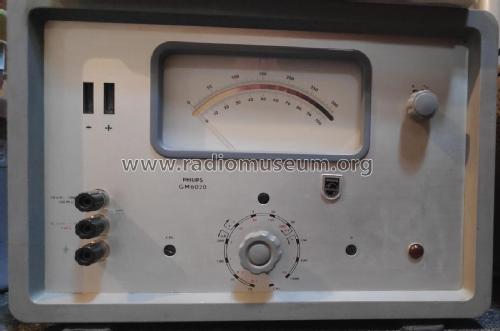

Philips; Eindhoven: DC-Mikrovoltmeter GM6020 [Equipment] ID = 199008 842x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model DC-Mikrovoltmeter GM6020, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1960 ?? Category: Service- or Lab Equipment
Valves / Tubes 11: E80F EF86 EF86 EF86 DM70 DM70 EF86 EF86 EAA91 PCL82 EZ80 85A2 85A2
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: DC-Mikrovoltmeter GM6020 - Philips; Eindhoven tubes
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 360 x 245 x 220 mm / 14.2 x 9.6 x 8.7 inch
Notes Dioden: 4× OA202. 2 Neonlampen (Z8) als Überspannungsschutz. DM70 wird zur Polaritätsdarstellung genutzt.
Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Price in first year of sale 1'380.00 DM
Source of data - - Data from my own collection

Model page created by Daniel Consales. See "Data change" for further contributors.



All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4875 models, 4091 with images and 3280 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips; Eindhoven: DC-Mikrovoltmeter GM6020
Threads: 1 | Posts: 1
Hits: 2265     Replies: 0
philips: GM6020 (GM 6020); DC-Millivoltmeter
Daniel Consales
06.Apr.06
  1 Hallo,
ich besitze dieses Gerät und habe eine Frage. Bei diesem Gerät wird die gemessene Gleichspannung zunächst mittels Zerhacker in eine Wechselspannung gewandelt und dann verstärkt/angezeigt.
Mein Gerät wollte Anfangs nur "über Kopf" funktionieren - es hat eine Weile gedauert, bis ich festgestellt habe, dass der "Vibrator" (Zerhackerpatrone) nur "über Kopf" lief. Sobald das Gerät in die Normallage zurückgebracht wurde, setzte der Vibrator aus. Ursache war ein verbogenes Federblech, dadurch berührte das Zerhackergehäuse ein Potentiometer - wodurch der Zerhacker nicht mehr "frei schwingend" war und aussetzte (lässt sich auch nachstellen, indem man den Zerhacker einfach festhält oder gegen das Gehäuse drückt). Nach Richten des Bleches läuft das Gerät nun einwandfrei.
Da ich keinen Schaltplan besitze (habe nur das Manual), bin ich aber unsicher, ob das normal ist - oder ob es noch einen versteckten Fehler gibt.
Frage also: ist es normal, dass ein Zerhacker nur dann richtig funktioniert, wenn das Zerhackergehäuse frei schwingen kann ??

MfG
Daniel Consales

Philips; Eindhoven: DC-Mikrovoltmeter GM6020
