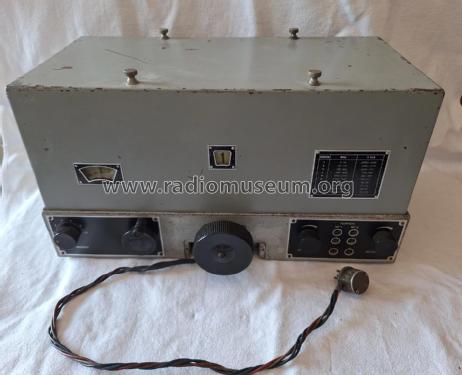

Für Modell Allwellenempfänger H2L/7, Philips Radios - Deutschland

Land:  Deutschland / Germany
Hersteller / Marke:  Philips Radios - Deutschland
Marke

Deutsche Philips-Ges.
Jahr: 1930 ?? Kategorie: Militärisches Gerät (ohne E, S, SE)
Röhren 4: B442 B424 B424 B443
Hauptprinzip Geradeaus oder Audion mit Rückkopplung; 2 NF-Stufe(n)
Anzahl Kreise 2 Kreis(e) AM
Wellenbereiche Wellen in den Bemerkungen.
Spezialitäten
Betriebsart / Volt Akku und/oder Batterie / 4 & 150 Volt
Lautsprecher - Für Kopfhörer oder NF-Verstärker
Belastbarkeit/Leistung
von Radiomuseum.org Modell: Allwellenempfänger H2L/7 - Philips Radios - Deutschland
Material Metallausführung
Form Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
Abmessungen (BHT) 480 x 260 x 280 mm / 18.9 x 10.2 x 11 inch
Bemerkung

Auch als "Marine Reserve Empfänger 40" Bezeichnet. Empfang von 15 kHz bis 21 MHz in 10 Bereichen. Alternativ Röhren: H410D, RE084k. Ebenfalls spannungsloser Alternativbetrieb mit Detektor "Luxor" möglich.

Empfänger kann aus Akku/Batterien oder einem Netzgerät (wie z.B. dem Universal-Netzspeisungsgerät U.O.R.1) betrieben werden.

Nettogewicht 17 kg / 37 lb 7.1 oz (37.445 lb)
Literaturnachweis Funkgeschichte der GFGF (Heft 238, Mrz./Apr. 2018, S. 88-95)

Modellseite von einem Mitglied aus A angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.



Alle gelisteten Radios usw. von Philips Radios - Deutschland
Hier finden Sie 2510 Modelle, davon 2237 mit Bildern und 1530 mit Schaltbildern.






Forumsbeiträge zum Modell
Philips Radios -: Allwellenempfänger H2L/7
Threads: 1 | Posts: 1
Klicks: 1857     Antworten: 0
philips: H2L/7 (H 2 L/7);
Jan Terranea
04.Jan.11
  1

The TRF receiver H2L/7 is in fact a design and product of NSF.

The original NSF documentation (bad copy) in my possesion is dated 1935 and 1936.

It has 1 hf-stage and 2 audio-stages.

It is a variant of the HL/7 receiver, that has 1 hf-stage and 1 audio-stage.

The HL/7 receiver is described in "Technische handleiding voor adspriant radiotelegrafisten" part 3, 8th edition, about 1934.
