Menuet Plano BDK304A

Philips Radio A/S; København

Datos

Foro

Imágenes

Colecciones

País
Dinamarca

Fabricante / Marca
Philips Radio A/S; København

Año
1960

Categoría
Radio - o Sintonizador pasado WW2

Radiomuseum.org ID
243475

Imágenes

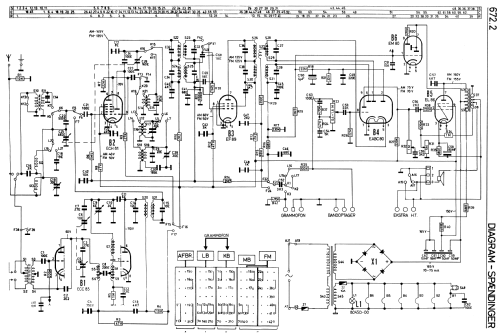

Esquemas

Menuet Plano BDK304A; Philips Radio A/S; K (ID = 1550757) Radio — Philips Radio A/S; K Menuet Plano BDK304A (3)

Menuet Plano BDK304A; Philips Radio A/S; K (ID = 1550758) Radio — Philips Radio A/S; K Menuet Plano BDK304A (3)

Menuet Plano BDK304A; Philips Radio A/S; K (ID = 1550759) Radio — Philips Radio A/S; K Menuet Plano BDK304A (3)

Menuet Plano BDK304A; Philips Radio A/S; K (ID = 1550760) Radio — Philips Radio A/S; K Menuet Plano BDK304A (3)

Menuet Plano BDK304A; Philips Radio A/S; K (ID = 1550761) Radio — Philips Radio A/S; K Menuet Plano BDK304A (3)

Menuet Plano BDK304A; Philips Radio A/S; K (ID = 1550762) Radio — Philips Radio A/S; K Menuet Plano BDK304A (3)

Menuet Plano BDK304A; Philips Radio A/S; K (ID = 1550175) Radio — Philips Radio A/S; K Menuet Plano BDK304A (2)
Aus Service-Manual

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

Especificaciones técnicas

Numero de valvulas
6

Válvulas
ECC85 ECH81 EF89 EABC80 EM80 EL86

Principio principal
Superheterodino en general; 2 Etapas de AF

Número de circuitos sintonía
6 Circuíto(s) AM 8 Circuíto(s) FM

Gama de ondas
OM, OL, OC y FM

Tensión de funcionamiento
Red: Corriente alterna (CA, Inglés = AC) / 220 Volt

Altavoz
Altavoz dinámico (de imán permanente)

Material
Madera

de Radiomuseum.org
Modelo: Menuet Plano BDK304A - Philips Radio A/S; København

Forma
Sobremesa de botonera.

Ancho, altura, profundidad
505 x 190 x 200 mm / 19.9 x 7.5 x 7.9 inch

Mencionado en
-- Original-techn. papers.

Autor
Modelo creado por Heiko zur Mühlen. Ver en "Modificar Ficha" los participantes posteriores.

Otros modelos
Donde encontrará 104 modelos, 102 con imágenes y 56 con esquemas.
