For model N4415 /00 /04 /15 /19, Philips - Österreich

Country:  Austria
Manufacturer / Brand:  Philips - Österreich
Year: 1975–1977 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 12: BC547 BC547 BC558 BC558 BC337 BC337 AD161 AD161 AD162 AD162 AC128 BC138
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder; Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 2 Loudspeakers / Ø 10 cm = 3.9 inch
Power out
from Radiomuseum.org Model: N4415 /00 /04 /15 /19 - Philips - Österreich
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 480 x 330 x 180 mm / 18.9 x 13 x 7.1 inch
Notes Philips HiFi-Tonbandgerät N4415.
Vierspur-Stereo; Bandgeschwindigkeiten: 9,5/19 cm/s ± 1 %; Spulen-Ø: 18 cm; Frequenzumfang: 40···16000 Hz bzw. 40···20000 Hz; Ausgangsleistung: 2× 4,5 W (Sinus); 3 Motoren, 2 Köpfe; Fernbedienung für Start/Stop. Hi-Fi Longlife Tonköpfe, Waagerecht-und Senkrecht-Betrieb.Verkauf über die Weltfunk anlässlich der Funkausstellung 1975
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Source of data Handbuch VDRG 1975/1976 / Radiokatalog Band 2, Ernst Erb
Mentioned in Handbuch VDRG 1976/1977
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Winkler. See "Data change" for further contributors.



All listed radios etc. from Philips - Österreich
Here you find 1056 models, 991 with images and 853 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips - Österreich: N4415 /00 /04 /15 /19
Threads: 1 | Posts: 2
Hits: 5053     Replies: 1
philips: N4415 (N 4415);
Horst Reinsch
25.Mar.07
  1 Hallo allerseits,
ein Bekannter hat mir heute dieses Tonbandgerät zum "mal eben" nachsehen gebracht. Ein erster Test ergab das die Elektrik anscheinend voll funktionsfähig ist, zumindest spielte das Gerät einwandfrei die Musik meines angeschlossenen CD-Players ab. Auch sämtliche Regler arbeiten vollkommen ohne Kratzen oder anderen Nebengeräuschen.

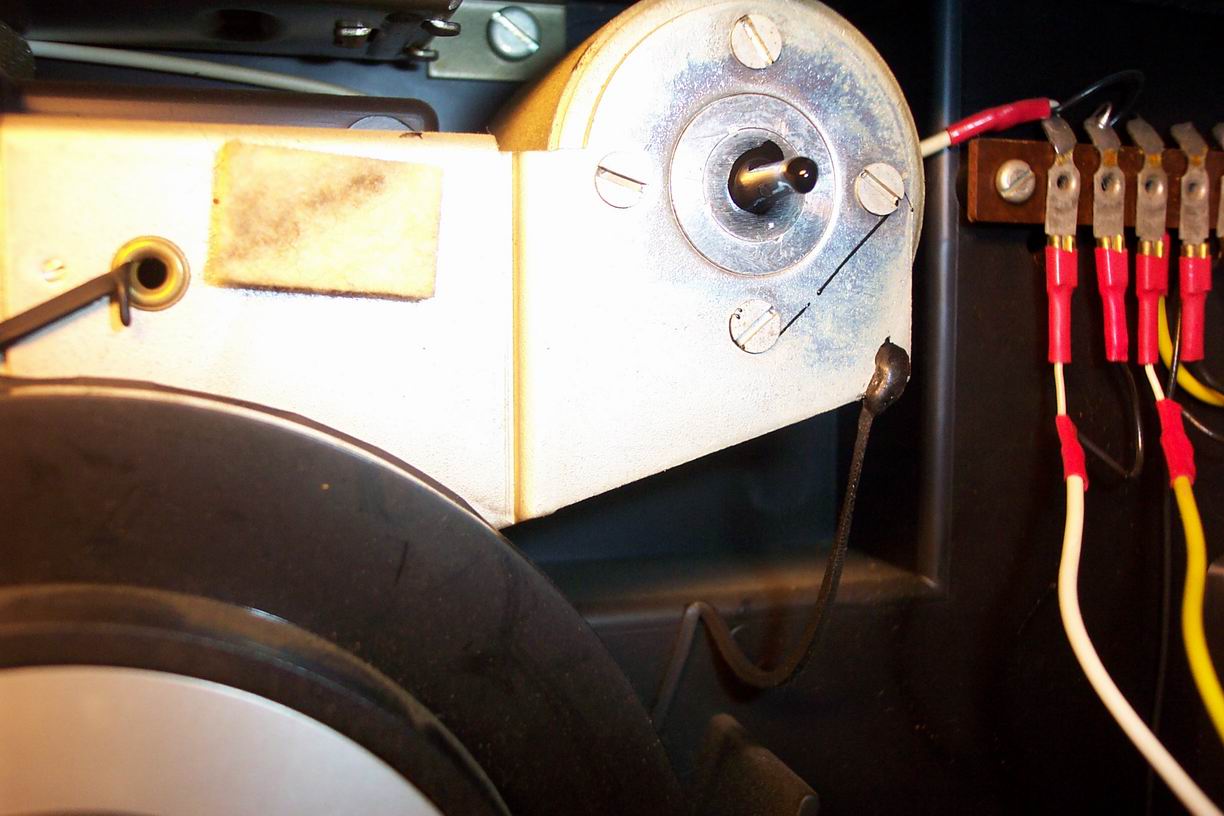

Dafür hapert es an der Mechanik. Genauer gesagt; Sämtliche Antriebsriemen haben sich aufgelöst und sind nur noch eine schmierige, klebrige Masse. (Siehe Bilder) Ein erster vorsichtiger Versuch mit einer normalen Nitroverdünnung die ausgebauten Antriebsräder zu reinigen hat nicht wirklich funktioniert. Zwar haben sich die Gummireste nach einiger Zeit (ich wollte die Kunststoffräder nicht lange in der Lösung lassen) etwas gelöst, ließen sich aber nicht rückstandslos entfernen. Auch ein nächster vorsichter Versuch mit Bremsenreiniger, welcher angeblich auch Gummi entfernt, war nicht besser. Wie also bekomme ich dieses weiche Gummi anständig entfernt? Da ich bisher noch nie etwas mit Tonbandgeräten zu tun hatte wäre eventuell auch eine Bezugsquelle (und Länge?) für die Antriebsriemen hilfreich.

Gruß.... H.Reinsch

Attachments

  • 1 (142 KB)
  • 2 (115 KB)
Wolfgang Bauer
26.Mar.07
  2

Sg. Herr Reinisch,

Die Philips Original-Nummern der Antriebspeesen (Antriebsriemen) sind:
1 Stück  482235830179  Antriebsriemen (Maße unbekannt)
2 Stück  482235830145  Antriebsriemen (127mm/1,8mm kantig)

Weitere Hinweise finden Sie auch in diesem Artikel:

Antriebsriemen

Auch werden immer wieder bei Online-Versteigerungen diese Riemen angeboten:
z.B.:    Versteigerung

MfG. WB.
