For model N4415 /00 /04 /15 /19, Philips - Österreich

Paese:  Austria
Produttore / Marca:  Philips - Österreich
Anno: 1975–1977 Categoria: Registratore audio/video e/o riproduttore
Semiconduttori (transistor solo contati) 12: BC547 BC547 BC558 BC558 BC337 BC337 AD161 AD161 AD162 AD162 AC128 BC138
Principio generale Amplificatore audio
Gamme d'onda - senza
Particolarità Registratore a nastro; Telecomando (con o senza filo)
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 110-240 Volt
Altoparlante 2 altoparlanti / Ø 10 cm = 3.9 inch
Potenza d'uscita
Radiomuseum.org Modello: N4415 /00 /04 /15 /19 - Philips - Österreich
Materiali Plastica (non bachelite o catalina)
Forma Soprammobile con qualsiasi forma (non saputo).
Dimensioni (LxAxP) 480 x 330 x 180 mm / 18.9 x 13 x 7.1 inch

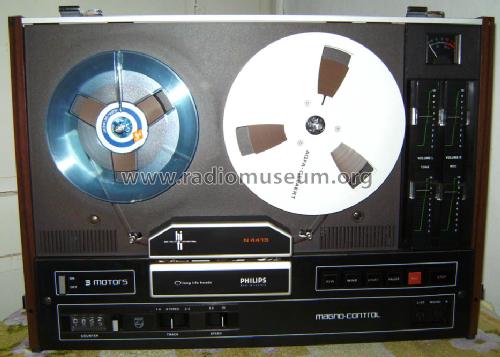

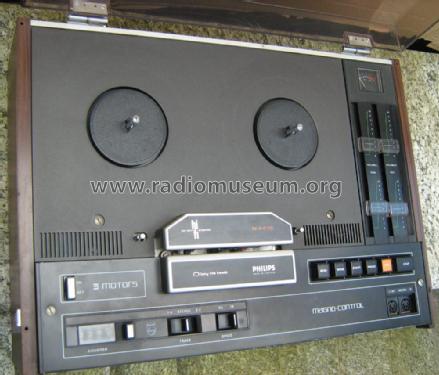

Annotazioni Philips HiFi-Tonbandgerät N4415.
Vierspur-Stereo; Bandgeschwindigkeiten: 9,5/19 cm/s ± 1 %; Spulen-Ø: 18 cm; Frequenzumfang: 40···16000 Hz bzw. 40···20000 Hz; Ausgangsleistung: 2× 4,5 W (Sinus); 3 Motoren, 2 Köpfe; Fernbedienung für Start/Stop. Hi-Fi Longlife Tonköpfe, Waagerecht-und Senkrecht-Betrieb.Verkauf über die Weltfunk anlässlich der Funkausstellung 1975
Peso netto 9 kg / 19 lb 13.2 oz (19.824 lb)
Fonte dei dati Handbuch VDRG 1975/1976 / Radiokatalog Band 2, Ernst Erb
Bibliografia Handbuch VDRG 1976/1977
Letteratura / Schemi (1) -- Original-techn. papers.

Modello inviato da Wolfgang Winkler. Utilizzare "Proponi modifica" per inviare ulteriori dati.



Elenco delle radio e altri apparecchi della Philips - Österreich
In questo link sono elencati 1055 modelli, di cui 990 con immagini e 852 con schemi.






Discussioni nel forum su questo modello
Philips - Österreich: N4415 /00 /04 /15 /19
Argomenti: 1 | Articoli: 2
Visite: 5070     Risposte: 1
philips: N4415 (N 4415);
Horst Reinsch
25.Mar.07
  1 Hallo allerseits,
ein Bekannter hat mir heute dieses Tonbandgerät zum "mal eben" nachsehen gebracht. Ein erster Test ergab das die Elektrik anscheinend voll funktionsfähig ist, zumindest spielte das Gerät einwandfrei die Musik meines angeschlossenen CD-Players ab. Auch sämtliche Regler arbeiten vollkommen ohne Kratzen oder anderen Nebengeräuschen.
Dafür hapert es an der Mechanik. Genauer gesagt; Sämtliche Antriebsriemen haben sich aufgelöst und sind nur noch eine schmierige, klebrige Masse. (Siehe Bilder) Ein erster vorsichtiger Versuch mit einer normalen Nitroverdünnung die ausgebauten Antriebsräder zu reinigen hat nicht wirklich funktioniert. Zwar haben sich die Gummireste nach einiger Zeit (ich wollte die Kunststoffräder nicht lange in der Lösung lassen) etwas gelöst, ließen sich aber nicht rückstandslos entfernen. Auch ein nächster vorsichter Versuch mit Bremsenreiniger, welcher angeblich auch Gummi entfernt, war nicht besser. Wie also bekomme ich dieses weiche Gummi anständig entfernt? Da ich bisher noch nie etwas mit Tonbandgeräten zu tun hatte wäre eventuell auch eine Bezugsquelle (und Länge?) für die Antriebsriemen hilfreich.

Gruß.... H.Reinsch

Allegati

  • 1 (142 KB)
  • 2 (115 KB)
Wolfgang Bauer
26.Mar.07
  2

Sg. Herr Reinisch,

Die Philips Original-Nummern der Antriebspeesen (Antriebsriemen) sind:
1 Stück  482235830179  Antriebsriemen (Maße unbekannt)
2 Stück  482235830145  Antriebsriemen (127mm/1,8mm kantig)

Weitere Hinweise finden Sie auch in diesem Artikel:

Antriebsriemen

Auch werden immer wieder bei Online-Versteigerungen diese Riemen angeboten:
z.B.:    Versteigerung

MfG. WB.
