For model Philips 1002/01 BD583A, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EBF89 EBF89 EM84 ECC83 EL86 EL86 EZ81
Semiconductors (the count is only for transistors) OA72 OA72
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Philips 1002/01 BD583A - Philips Radios - Deutschland
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 670 x 385 x 260 mm / 26.4 x 15.2 x 10.2 inch
Notes

UKW-Mischteil (Box) oberhalb Chassis.
Siehe auch Philips 1002 BD583A mit UKW-Box unterhalb des Chassis.

Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Price in first year of sale 385.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1958/59

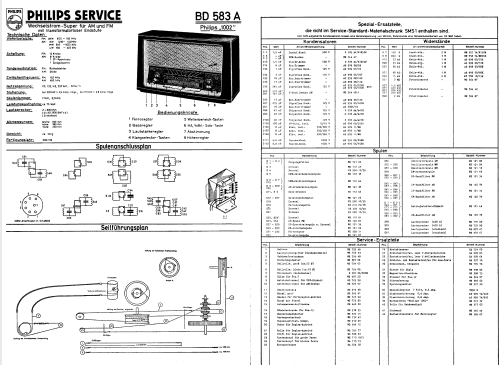

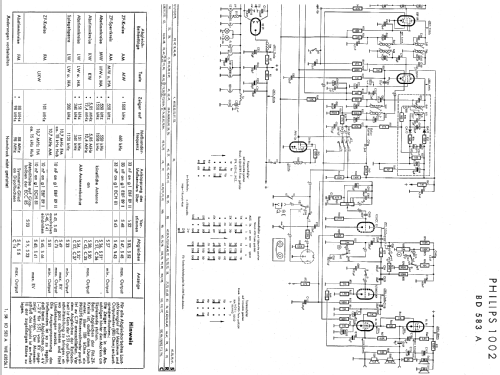

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2488 models, 2200 with images and 1501 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Philips 1002/01 BD583A
Threads: 2 | Posts: 3
Hits: 1368     Replies: 1
philips: BD583A; Philips 1002/01 Rätsel
Stefan Hammermayer
03.Dec.15
  1

MIr ist beim Sperrmüll ein Philips BD 583A (1002) zugelaufen. Dieser hat rechts im Klangregister-Tastenteil neben den Tasten "Vollklang" und "Solo" eine Taste, die mit "HA" bezeichnet ist. Völlig rätselhaft, was damit gemeint sein könnte. Weiss es jemand? Akustisch durch ausprobieren kann ich das Rätsel leider nicht lösen, das Radio spielt noch nicht wieder. Und ausprobieren nach dem Motto "mal schauen, was passiert" kommt bei den sichtbar toten "Bonbon"-Kondensatoren nicht in Fage.

Danke und Gruss

Stefan Hammermayer

Hans-Dieter Haase † 5.2.18
03.Dec.15
  2

Vielleicht hilft ja das weiter (mit search gefunden)

HDH


Hits: 3258     Replies: 0
philips-d: Eisenlose Endstufe
Marc Goeritz
29.Jan.03
  1 Dieser Phillips hat eine eisenlose Endstufe mit 2 EL 86. Eisenlos bedeutet, daß kein Ausgangsübertrager verwendet wird. Die Endstufe arbeitet nach einem Prinzip, das unter dem Namen SRPP (Shunt regulated push pull)heute in High End Röhrenvorstufen sehr beleibt ist. Das Radio hat 2 Dynamische Lautsprecher mit ca. 18 cm Durchmesser und 2 elektrostatische Hochtöner.Die Hochtöner sind quadratisch und haben eine Kantenlänge von ca. 7 cm . Bei Benutzung des Lautsprecherausgangs ist äußerste Vorsicht geboten! Durch die eisenlose Endstufe kann nur ein spezieller Lautsprecher mit einem Innenwiderstand von 800 Ohm angeschlossen werden. Ein herkömmlicher Lautsprecher hat eine Impedanz von 4 bis 8 Ohm. Schließt man so einen Lautsprecher an das Gerät an, besteht wegen des erhöhten Stromflusses "akute Lebensgefahr für Lautsprecher und Radio".
