Sirius BD400A-08 Ausführung MU

Sirius BD400A-08; Philips Radios - (ID = 2113250) Radio Sirius BD400A-08; Philips Radios - (ID = 2113248) Radio
Sirius BD400A-08; Philips Radios - (ID = 2113249) Radio Sirius BD400A-08; Philips Radios - (ID = 2113251) Radio
Sirius BD400A-08; Philips Radios - (ID = 2113252) Radio Sirius BD400A-08; Philips Radios - (ID = 2113247) Radio
Sirius BD400A-08; Philips Radios - (ID = 2113245) Radio Sirius BD400A-08; Philips Radios - (ID = 2113246) Radio
Sirius BD400A-08; Philips Radios - (ID = 501185) Radio Sirius BD400A-08; Philips Radios - (ID = 501186) Radio
Use red slider bar for more.
Sirius BD400A-08; Philips Radios - (ID = 2113250) Radio
Philips Radios -: Sirius BD400A-08 [Radio] ID = 2113250 1400x925
Select picture or schematic to display from thumbnails on the right and click for download.
For model Sirius BD400A-08 Ausführung MU, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: EF42 EF41 ECH42 EAF42 EM34 EBC41 EL41 AZ41
Main principle Super-Heterodyne (Super in general); ZF/IF 470.5 / 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
Power out
from Radiomuseum.org Model: Sirius BD400A-08 [Ausführung MU] - Philips Radios - Deutschland
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 450 x 293 x 190 mm / 17.7 x 11.5 x 7.5 inch
Notes ZF 452 kHz ab Chassis Nr. 3171.

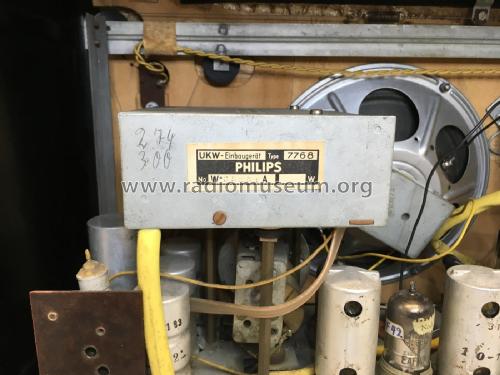

Mit eingebautem UKW-Teil Philips Typ 7768
Zwei gespreizte KW-Bänder 25m und 30m + KW 16m - 50m durchgehend + MW 185m - 580m + LW 715m - 2000m.
Net weight (2.2 lb = 1 kg) 7.2 kg / 15 lb 13.7 oz (15.859 lb)
Price in first year of sale 299.00 DM
Collectors' prices
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkschau (5016)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2486 models, 2197 with images and 1500 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Sirius BD400A-08
Threads: 1 | Posts: 5
Hits: 2029     Replies: 4
philips: BD400AMU; Sirius -Elko-
Manfred Pfingsten
25.Jun.05
  1 Moin,

ich habe mal eine kleine Frage. In diesem Gerät befindet sich ein 100 µF Elko. Bei meinem Gerät ist der hinüber. Leider kann ich die Schrift auf dem Elko nicht mehr lesen.
Ich bin mir nicht sicher, wie spannungsfest der Elko sein muß. Da der Elko u.a. an den Kathoden der Röhren angeschlossen ist, vermute ich mal, nicht sehr hoch?

Für eine Info wäre ich sehr dankbar.
Ist schließlich eines meiner Lieblingsgeräte :-)





Den kompletten Schaltplan habe ich vom Modell ID-Nr. 7102, ich vermute mal, die Geräte sind weitestgehend baugleich.

Danke und Sammlergrüße

Manfred Pfingsten
Wolfgang Eckardt
25.Jun.05
  2 Hallo Herr Pfingsten,

der Widerstand 180 OHM, zu dem der 100uF-Kondensator parallel liegt, erzeugt mit seinem Spannungsabfall im Anodenspannungskreis die negative Gittervorspannung meist für die Endröhre. Diese liegt je nach Röhrentyp in der Größenordnung von 10V.
Ein Elko mit einer Spannungsfestigkeit von 16V, sicherheitshalber 25V, reicht hier aus. Diese sind jetzt so klein, dass sie locker in den ausgehöhlten alten Elko passen und der Anblick ist annähernd original.
Zu beachten ist beim Einbau, dass der +Pol an Masse liegt, da ja der Minuspol am negativ vorgespannten Gitter 1 der Endröhre liegt (über einen hochohmigen Widerstand).

Viel Erfolg bei der Reparatur
W.E.
Manfred Pfingsten
25.Jun.05
  3 Hallo Herr Eckardt,

vielen Dank für die Hilfe und Informationen!

Freundliche Grüße

M.Pfingsten
Marc Goeritz
26.Jun.05
  4 Hallo
Wenn Sie 2-3 Wochen Zeit haben, kann ich Ihnen eventuell die Spannungsfetigkeit des Originalkondensators sagen. Im  Moment bin ich im Klausurstreß. Wenn alle Klausuren geschrieben sind, kann ich mal nachsehen. Normalerweise (außerhalb der Klausurzeit) treffe ich mich fast wöchentlich mit einem Bekannten, bei den wir Radios Restaurieren, in seiner Sammlung befinden sich mindestens 2 Philips Sirius. Da kann ich mal nachsehen,welche Modelle es sind, und ob man auf den Elkos noch die Werte lesen kann.
Mit freundlichen Grüßen
Marc
Goeritz
Manfred Pfingsten
27.Jun.05
  5 Hallo Herr Goeritz,

vielen Dank für Ihr Angebot nachzuschauen.
Es ist aber nicht nötig, da ich hier noch einige Elkos 100µF/35V habe. Der passt ohne Probleme in das alte Gehäuse vom Original-Elko.

Freundliche Grüße

Manfred Pfingsten

Philips Radios -: Sirius BD400A-08
End of forum contributions about this model
