TD1410U Band I und Band III

TD1410U; Philips Radios - (ID = 2537460) Television

TD1410U; Philips Radios - (ID = 2537481) Television
TD1410U; Philips Radios - (ID = 2170176) Television TD1410U; Philips Radios - (ID = 2170178) Television
TD1410U; Philips Radios - (ID = 2170179) Television TD1410U; Philips Radios - (ID = 2170180) Television
TD1410U; Philips Radios - (ID = 2170185) Television TD1410U; Philips Radios - (ID = 2388780) Television
TD1410U; Philips Radios - (ID = 2501722) Television TD1410U; Philips Radios - (ID = 2501724) Television
TD1410U; Philips Radios - (ID = 2502180) Television TD1410U; Philips Radios - (ID = 2502181) Television
Use red slider bar for more.
TD1410U; Philips Radios - (ID = 2170176) Television
Philips Radios -: TD1410U [Television] ID = 2170176 1050x1314
Select picture or schematic to display from thumbnails on the right and click for download.
For model TD1410U Band I und Band III, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1951/1952 ? Category: Television Receiver (TV) or Monitor
Valves / Tubes 24: EF80 ECC81 EF80 EF80 EF80 EF80 EB41 EF80 PL83 EF80 EF80 EQ80 ECL80 ECL80 ECL80 EB41 ECL80 PL81 PY80 EY51 ECL80 PY82 PY82 MW36-22
Main principle Superhet with RF-stage; ZF/IF 23500/18000 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: TD1410U [Band I und Band III] - Philips Radios - Deutschland
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 450 x 540 x 490 mm / 17.7 x 21.3 x 19.3 inch
Notes

Empfangbereich: VHF Kanäle 1-4 im Band I und 5-10 im Band III.
Es existiert auch eine Version TD1410U mit Band III und UKW-Empfang statt Band I

Parallelton-Empfänger, Ton-ZF 18 MHz

Es ist nicht bekannt ab wann die Kanalwähler mit zusätzlichem Band I Empfang in Deutschland zum Einsatz kamen. Bei Vorstellung des Modells im Oktober 1951 auf der Berliner  Industrieausstellung "Fernsehstrasse" waren offiziell 6 Kanäle im Band III von 174-216 MHz für den Fernsehempfang vorgesehen. Die Nummerierung der Kanäle lief zunächst von 1-6, das wurde später auf die entgültigen Kanalnummern 5-10 geändert.

Net weight (2.2 lb = 1 kg) 25 kg / 55 lb 1.1 oz (55.066 lb)
Price in first year of sale 1'500.00 DM

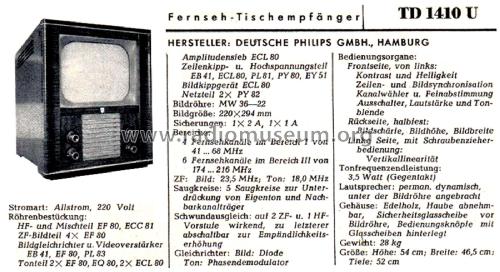

Mentioned in Radio-Magazin (Das) mit Fernseh-Magazin (10/1951, S. 341)

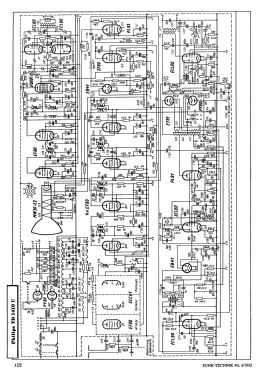

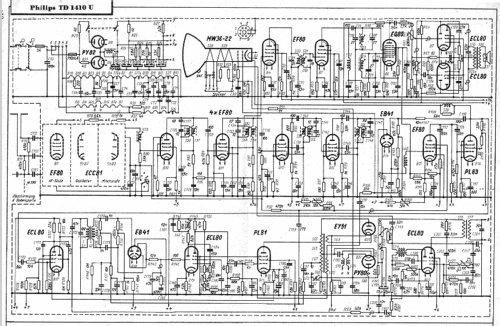

Literature/Schematics (1) Funk-Technik (FT) (19/1951, S. 527 ff und 4/1952, S. 111 f.)
Literature/Schematics (2) Funkschau (19/1951, S. 370; 12/1952, S. 223 f und 13/1952, S. 245 ff.)

Model page created by Roelof de Jong Posthumus. See "Data change" for further contributors.
