For model TD1410U Band III und UKW, Philips Radios - Deutschland:

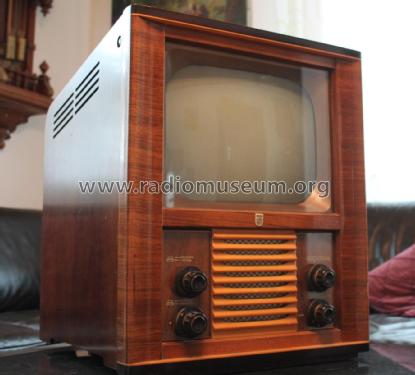

Philips TD1410U mit kombiniertem VHF Band III und UKW-Tuner.

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1951/1952 Category: Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
Valves / Tubes 24: EF80 ECC81 EF80 EF80 EF80 EF80 EB41 EF80 PL83 EF80 EF80 EQ80 ECL80 ECL80 ECL80 EB41 ECL80 PL81 PY80 EY51 ECL80 PY82 PY82 MW36-22 or MW36-24
Main principle Superhet with RF-stage; ZF/IF 23500/18000 kHz
Wave bands Wave Bands given in the notes.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: TD1410U [Band III und UKW] - Philips Radios - Deutschland
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 450 x 540 x 490 mm / 17.7 x 21.3 x 19.3 inch
Notes

Empfangsbereich: VHF-Kanäle 5 - 10 (174..216 MHz), zusätzlich UKW-Rundfunkbereich 86,5..101 MHz. Parallelton-Empfänger, Ton-ZF 18 MHz. Bei UKW-Betrieb können Kippteile separat ausgeschaltet werden. Späte Modelle teilweise mit Bildrohr MW36-24 (Grauglas) bestückt.

Siehe auch Philips TD1410U mit Empfangsteil für Band I und Band III

Net weight (2.2 lb = 1 kg) 25 kg / 55 lb 1.1 oz (55.066 lb)
Price in first year of sale 1,500.00 DM
Collectors' prices
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) Radio-Magazin (Das) mit Fernseh-Magazin (10/1951)
Literature/Schematics (2) Funkschau (12/1952 S. 223 und 13/1952 S. 245)
Literature/Schematics (3) Funk-Technik (FT) (19/1951, S. 527 ff und 4/1952, S. 111 f.)
Literature/Schematics (4) Funkgeschichte der GFGF (195/2011 S. 4 ff)

Model page created by Michael Niermann. See "Data change" for further contributors.
