Radione R9N

• Country
• Austria

• Manufacturer / Brand
• Radione (RADIO Nikolaus Eltz); Wien

• Year
• 1951/1952

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 10442

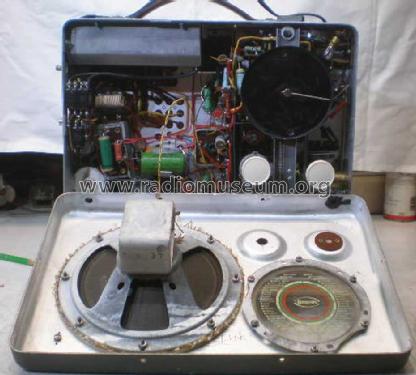

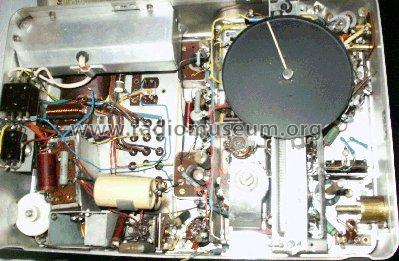

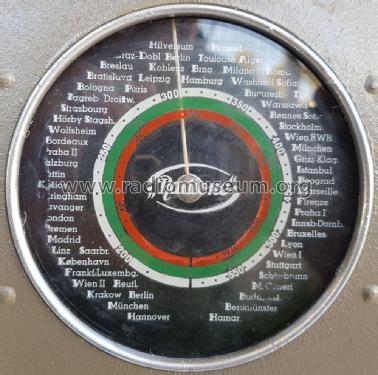

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• EAF42 ECH42 EAF42 EAF42 EL41 EZ41

• Number of Transistors

• Semiconductors
• Zerhacker

• Main principle
• Superhet with RF-stage; ZF/IF 468 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast plus 2 Short Wave bands.

• Power type and voltage
• Line / Batteries (any type) / 110; 220 / 6; 12 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch

• Material
• Metal case

• from Radiomuseum.org
• Model: Radione R9N - Radione RADIO Nikolaus Eltz;

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 315 x 210 x 155 mm / 12.4 x 8.3 x 6.1 inch

• Notes
• nur kl.Änd.Eingang zu R9. Bei der einfachen Suche bitte nie den Hersteller/Marke eingeben. Hier haben wir dies nur zu dem Zweck mit einbezogen, dass Sie das wissen können (Blaue Info-Knöpfe klicken!). Für Radione R9 N bzw. R9N schreiben wir sonst R9N oder R 9 N bzw. R9N ohne Radione.

• Net weight (2.2 lb = 1 kg)
• 6.5 kg / 14 lb 5.1 oz (14.317 lb)

• Price in first year of sale
• 2,680.00 ATS

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Lange-Nowisch

• Other Models

• Here you find 520 models, 362 with images and 321 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Radione (RADIO Nikolaus Eltz); Wien

Forum contributions about this model: Radione RADIO: Radione R9N

Threads: 1 | Posts: 1

radione: R9N (R 9 N); Radione, Berichtigung

Ein Fehler im hochgeladenen Schaltplan ist mir aufgefallen:

Gerhard Heigl, 24.Mar.07
