Zwergsuper ZR

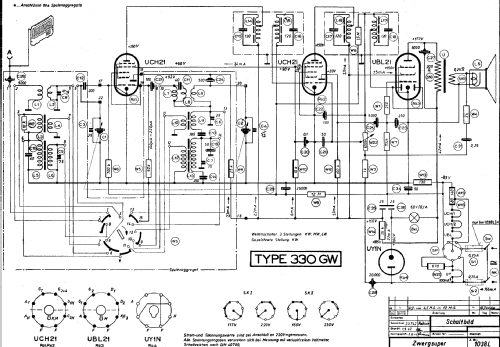

Zwergsuper ZR; Radione RADIO (ID = 38196) Radio

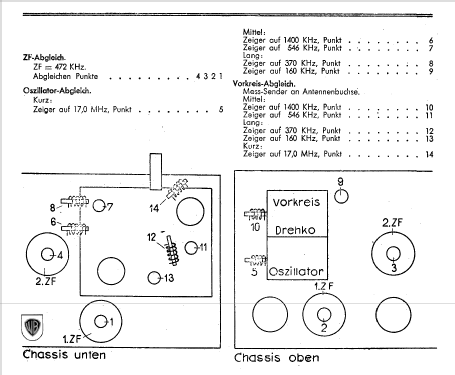

Zwergsuper ZR; Radione RADIO (ID = 614620) Radio
Zwergsuper ZR; Radione RADIO (ID = 324181) Radio Zwergsuper ZR; Radione RADIO (ID = 132600) Radio
Zwergsuper ZR; Radione RADIO (ID = 132603) Radio Zwergsuper ZR; Radione RADIO (ID = 132602) Radio
Zwergsuper ZR; Radione RADIO (ID = 324182) Radio Zwergsuper ZR; Radione RADIO (ID = 324183) Radio
Zwergsuper ZR; Radione RADIO (ID = 1036915) Radio Zwergsuper ZR; Radione RADIO (ID = 1036917) Radio
Zwergsuper ZR; Radione RADIO (ID = 1236699) Radio Zwergsuper ZR; Radione RADIO (ID = 1236700) Radio
Use red slider bar for more.
Zwergsuper ZR; Radione RADIO (ID = 324181) Radio
Radione RADIO: Zwergsuper ZR [Radio] ID = 324181 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Zwergsuper ZR, Radione (RADIO Nikolaus Eltz); Wien:
Radione ZR (Bakelit)

Country:  Austria
Manufacturer / Brand:  Radione (RADIO Nikolaus Eltz); Wien
Brand

Eltz
Year: 1942/1943 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 117; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Zwergsuper ZR - Radione RADIO Nikolaus Eltz;
Material Bakelite case
Dimensions (WHD) 250 x 170 x 160 mm / 9.8 x 6.7 x 6.3 inch
Notes

Dieses Modell wurde bei Hornyphon in Pressburg gefertigt. Dort bekam es den Namen 'Zwergsuper' und wird deshalb auch Pressburger Zwerg genannt

Der Radione Zwergsuper ZR ist baugleich mit:

Wellenbereiche:

  • MW 190...590 m
  • LW 740...2000 m
  • KW 18...51 m
Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in RADIOBOTE, Österr. (Heft 12/2007, S.10 ff, Gerätebeschreibung)


All listed radios etc. from Radione (RADIO Nikolaus Eltz); Wien
Here you find 513 models, 355 with images and 314 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Radione RADIO: Zwergsuper ZR
Threads: 1 | Posts: 1
Hits: 1679     Replies: 0
radione: ZR; Zwergsuper
Gerhard Heigl
10.Jan.04
  1 Näheres erfahren Sie unter http://www.radiomuseum.org/dsp_modell.cfm?model_id=8810
