Super-Piccolo 1038L

Super-Piccolo 1038L; Horny Hornyphon; (ID = 316857) Radio

Super-Piccolo 1038L; Horny Hornyphon; (ID = 614369) Radio

Super-Piccolo 1038L; Horny Hornyphon; (ID = 9283) Radio
Super-Piccolo 1038L; Horny Hornyphon; (ID = 504811) Radio Super-Piccolo 1038L; Horny Hornyphon; (ID = 955638) Radio
Super-Piccolo 1038L; Horny Hornyphon; (ID = 955636) Radio Super-Piccolo 1038L; Horny Hornyphon; (ID = 504812) Radio
Super-Piccolo 1038L; Horny Hornyphon; (ID = 504813) Radio Super-Piccolo 1038L; Horny Hornyphon; (ID = 955628) Radio
Super-Piccolo 1038L; Horny Hornyphon; (ID = 955630) Radio Super-Piccolo 1038L; Horny Hornyphon; (ID = 955632) Radio
Super-Piccolo 1038L; Horny Hornyphon; (ID = 955634) Radio Super-Piccolo 1038L; Horny Hornyphon; (ID = 955641) Radio
Use red slider bar for more.
Super-Piccolo 1038L; Horny Hornyphon; (ID = 504811) Radio
Horny Hornyphon;: Super-Piccolo 1038L [Radio] ID = 504811 933x692
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super-Piccolo 1038L, Horny (Hornyphon); Wien:
Bild von Wolfgang Bauer.

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1942–1947 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Super-Heterodyne (Super in general); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 117; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Super-Piccolo 1038L - Horny Hornyphon; Wien
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 250 x 170 x 160 mm / 9.8 x 6.7 x 6.3 inch
Notes

Dieses Modell wurde unter dem Namen 'Zwergsuper' in Pressburg (Bratislava) gefertigt und wird deshalb auch 'Pressburger Zwerg' genannt.

Der Hornyphon Super-Piccolo 1038L ist baugleich mit:

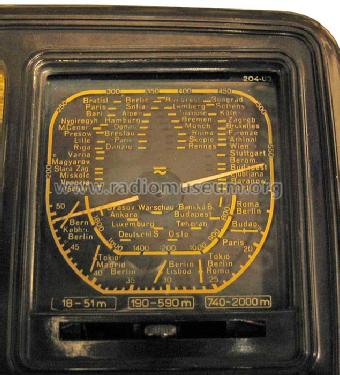

Wellenbereiche:

  • MW 190...590 m
  • LW 740...2000 m
  • KW 18...51 m





Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Radios von gestern, 1. Auflage
Literature/Schematics (1) RADIOBOTE, Österr. (Heft 12/2007, S.10 ff, Gerätebeschreibung)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Horny (Hornyphon); Wien
Here you find 865 models, 772 with images and 578 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Horny Hornyphon;: Super-Piccolo 1038L
Threads: 2 | Posts: 6
Hits: 2427     Replies: 4
hornyphon: 1038L; Super-Piccolo Exportversion?
Manfred Kröll † 2.9.2013
09.Apr.10
  1

Ich habe ein Gerät hier, welches völlig identisch erscheint,

jedoch folgendes am Typenschild stehen hat:

1038L/S

Darunter ist "Vor Nässe schützen" auch in schwedisch beschriftet, sowie auch der Hinweis auf Gleich- und Wechselstrom in deutsch und schwedisch.

Dieses Exportmodell mit dieser Typenbezeichnung existiert im RMorg nicht.

Soll es angelegt werden?



mfg

fred

Wolfgang Bauer
14.Apr.10
  2

Sg. Herr Kröll,

wenn sich die Typenbezeichnung unterscheidet, soll immer ein neues Modell angelegt werden.

Bitte auch die Skala zum neuen Modell laden, da sich oft auch die Skala vom anderen Modell in Details unterscheidet.
Natürlich auch das Typenschild, aber das ist ja mittlerweile schon selbstverständlich.

MfG. WB.

Manfred Kröll † 2.9.2013
14.Apr.10
  3

Hallo Herr Bauer,

ich werde das heute nacht erledigen.



mfg

Fred

Wolfgang Bauer
10.May.10
  4


Sg. Herr Kröll,

wann werden wir das neue Modell sehen?
Es sind schon fast 4 Wochen vergangen und ich kann Ihr Modell noch immer nicht finden.

MfG. WB

Manfred Kröll † 2.9.2013
10.May.10
  5

Sg. Herr Bauer,

ich habe nicht darauf vergessen, jedoch akuten Zeitmangel. Ich werde es beizeiten erledigen. versprochen.

lg

fred


Hits: 2370     Replies: 0
hornyphon: W1038L
Gerhard Heigl
08.Oct.02
  1

W1038L auch Preßburger Zwerg genannt. Wurde für alle Wiener Radiofirmen von der Fa. Hornyphon im neuen Auslagerungswerk Preßburg gefertigt: Eumig 330GW; Minerva Minerdyn; Kapsch Z4; Ingelen 401GW; Radione ZR; Telefunken ?; Zerdik Z1038L. In der Zeit von 1942 - 1944 wurden über 126000 Stück erzeugt.

Quelle: Museumsbote, Wien


Horny Hornyphon;: Super-Piccolo 1038L
