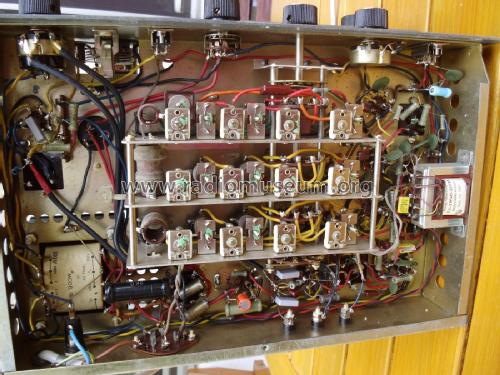

Kurzwellenempfänger AW-9
RIM bzw. Radio-RIM; München
- Pays
- Allemagne
- Fabricant / Marque
- RIM bzw. Radio-RIM; München
- Année
- 1960–1964
- Catégorie
- Boîte de construction (composants et manuel) ou instructions
- Radiomuseum.org ID
- 321684
-
- Brand: Radiola-Industrie GmbH
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 9
- Principe général
- Super hétérodyne avec étage HF; FI/IF 455 kHz; 2 Etage(s) BF
- Circuits accordés
- 9 Circuits MA (AM)
- Gammes d'ondes
- PO et plus que 2 x OC
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110/220 Volt
- Haut-parleur
- - Ce modèle nécessite des HP externes
- Puissance de sortie
- 1.5 W (max.)
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: Kurzwellenempfänger AW-9 - RIM bzw. Radio-RIM; München
- Forme
- Modèle de table boitier avec vouvercle
- Dimensions (LHP)
- 390 x 210 x 260 mm / 15.4 x 8.3 x 10.2 inch
- Remarques
-
Der Kurzwellenempfänger AW9 wurde als Bausatz von RIM München angeboten, mit einigen Änderungen und Verbesserungen gegenüber der Originalkonstruktion aus Japan. Diese bezogen sich vor allem auf die Stabilität des SSB-Empfangs.
Gerät enthält keinen Ausgangsübertrager oder Lautsprecher.
4 Wellenbereiche: A 550 - 1600 kHz, B 1,6 -4,8 MHz, C 4,8 - 14,5 MHz, D 11 - 20 MHz
Siehe auch die Kurzwellenempfänger 9R-4J von Trio, Jennen oder Otra 9R-4J. In den USA als Lafayette KT-200 oder auch HE10 vertrieben.
- Poids net
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Prix de mise sur le marché
- 319.00 DM
- Littérature
- Radio RIM Katalog (Bastelbücher 1960-1964, im '61 auf S.83f., RIM Baumappe)
Radio Rim Kurzwellenempfänger AW-9 Bauanleitung | 3989 KB | |
Radio Rim Kurzwellenempfänger AW-9 Beschreibung | 132 KB |
