Wildbad W5

Wildbad W5; SABA; Villingen (ID = 9782) Radio

Wildbad W5; SABA; Villingen (ID = 9783) Radio

Wildbad W5; SABA; Villingen (ID = 9785) Radio

Wildbad W5; SABA; Villingen (ID = 9784) Radio

Wildbad W5; SABA; Villingen (ID = 1968425) Radio
Wildbad W5; SABA; Villingen (ID = 26172) Radio Wildbad W5; SABA; Villingen (ID = 167982) Radio
Wildbad W5; SABA; Villingen (ID = 115547) Radio Wildbad W5; SABA; Villingen (ID = 1112439) Radio
Wildbad W5; SABA; Villingen (ID = 1112440) Radio Wildbad W5; SABA; Villingen (ID = 1112441) Radio
Wildbad W5; SABA; Villingen (ID = 1112442) Radio Wildbad W5; SABA; Villingen (ID = 1112443) Radio
Wildbad W5; SABA; Villingen (ID = 1112444) Radio Wildbad W5; SABA; Villingen (ID = 1112445) Radio
Use red slider bar for more.
Wildbad W5; SABA; Villingen (ID = 26172) Radio

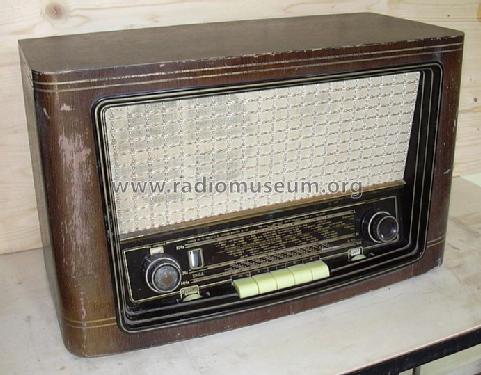

SABA; Villingen: Wildbad W5 [Radio] ID = 26172 396x256
Select picture or schematic to display from thumbnails on the right and click for download.
For model Wildbad W5, SABA; Villingen:
Gehäuse restauriert, Farben nicht mehr original.

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM80 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 472/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 125, 150, 220 Volt
Loudspeaker 2 Loudspeakers
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Wildbad W5 - SABA; Villingen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 570 x 352 x 264 mm / 22.4 x 13.9 x 10.4 inch
Net weight (2.2 lb = 1 kg) 10.2 kg / 22 lb 7.5 oz (22.467 lb)
Price in first year of sale 319.00 DM
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55


All listed radios etc. from SABA; Villingen
Here you find 1598 models, 1445 with images and 1097 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Wildbad W5
Threads: 3 | Posts: 9
Hits: 3678     Replies: 0
saba: SABA Wildbad W5 - Eine grundlegende Radio Restau
Hans Kamann
15.Sep.03
  1

SABA Wildbad W5 - Eine grundlegende Radio Restauration.

Mit diesem Text sollen auch Anfänger ein Gefühl für die zu erwartenden Arbeiten bekommen, wenn sie ein Radiogehäuse aus Holz, wie in diesem Fall eines SABA Wildbad W5, restaurieren müssen oder wollen. Es werden alle notwendigen Arbeiten vom Ausbau des Röhren - Chassis, über die Schallwand mit Lautsprecher bis zum Entfernen der Farbe und Auftragen des neuen Anstriches beschrieben. Der Text stellt einen Erfahrungsbericht dar und soll speziell die Neueinsteiger ermutigen, sich dem Hobby der Radiorestauration zu widmen.

Attachments


Hits: 3393     Replies: 4
saba: W5; Wildbad - Tastenbeleuchtung
Hans Kamann
27.Aug.03
  1

Das SABA Wildbad W5 hat für jede Taste eine eigene Beleuchtung. Mir sind solche kleinen Glühlampen ( Birnchen) vorher noch nie begegnet. Wer kennt die Handelsbezeichnung für diese Teile ?

Arpad Roth † 27.3.17
25.Oct.03
  2

.. bitte um Angabe der Maße. Kugellampe, Zylinderlampe, Durchmesser und Länge, gelötet, geschraubt, gesteckt, Betriebsspannung ..etc.

J. H.
25.Oct.03
  3

Ja,ich habe die Schaltungaunterlagen durch geschaut,die 5 Birnen sind zwar aufgezeichnet aber nicht benannt,nur die 2 oberen Skalenbirnen 7 V  0,3 A.

Da es ja Birnen in allen größen und ausführungen gibt würde ich mal die Spannung messen wenn die Birne in Betrieb ist.Da die Spannung von der Heitzwicklung kommt,und etwa im 6 Volt Bereich liegen wird würde ich eine wo möglichst geringe Ampere-Zahl wählen.

Gruß Josef

Rainer Bogenschütz
25.Oct.03
  4

Hallo Herr Kamann

Meines Wissens gibt es 2 verschiedene Versionen für die Tastenbeleuchtung bei Saba Radios.

Die älteren Radios haben Lämpchen für 6,3 Volt.

Die anderen sind für 8,5 Volt mit Gewinde 5,5. Aber diese Birnchen sind glaube ich nicht mehr erhältlich.

In meiner Anleitung steht daß man diese Birnchen durch Ersatzbirnchen mit 6,3V/0,1A u. Gewinde 5,5 ersetzen kann und einen etwa 12 Ohm starken Vorwiderstand schalten sollte. Diese haben aber einen kürzeren Glassockel und leuchten deshalb die Taste etwas anders aus.

Gegebenenfalls alle Tasten mit den Ersatzbirnchen ausstatten.

Gruß Rainer

Mario Tieke
26.Oct.03
  5

Hallo

Glühlämpchen gibt es mit 6V 100mA (Bst.Nr. L1061) und 12V 100mA (Bst.Nr.L1121) beide E5.5-Gewinde bei Reichelt-Elektronik (www.reichelt.de). Stck € o,31

Gruß Mario


Hits: 2835     Replies: 2
Gehäuserestauration - SABA Wildbad W5
Hans Kamann
16.Aug.03
  1

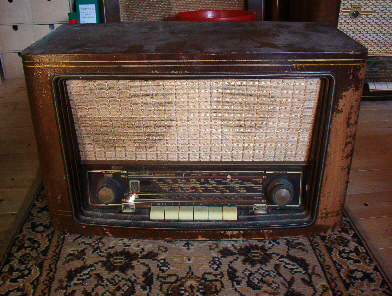

Ich habe ein Wildbad W5 mit einem ziemlich lädierten Gehäuse . Die Farbe blättert überall ab und die "goldenen" Linien ebenfalls. Hat jemand Erfahrung mit der Restauration von Holzteilen ? Welche Farben sollte man nehmen ? Macht es Sinn, das Gehäuse zu einem Maler/Lackierer zu geben ? Wie kriegt man am besten die goldbronzenen (?) Linien hin ?



Attachments

Georg Schön
16.Aug.03
  2 Hallo Hr. Kamann,
schauen Sie doch mal in den Thread "Arbeiten mit Schellack".
dort finden sie ein paar Hinweise.
Da das Gerät aus den 50ern stammt, dürfte es sich noch um Nitrolack/CAB
oder schon um Polyester gehandelt haben.
Goldstreifen: es gibt "Filzschreiber" (Edding)die in Gold schreiben und man bekommt
Spraydosen mit "Goldbronze" (z. B. "Belton" von Kwasny).
Optimal sollte man das Gold unter dem Klarlack und über der Grundierung
anbringen, das setzt aber vorraus, daß das Gold vom folgenden Lack nicht
verwischt wird. Da hilft nur probieren.
Auf jeden Fall sollte man den Klarlack über das Gold nicht streichen,
sondern sprühen.
Der richtige Handwerker für Ihr Problem ist eigentlich der Möbelschreiner.
"Maler" malen Erzeugnisse der Maurer bzw. der Bauschreiner an.
"Lackierer" sind traditionell für Autos etc. zuständig.
Möbel (und gehäusetechnisch gehören Radios dazu) sind Sache der Schreiner.
Man sieht das heute zwar nicht mehr so eng, aber zum Restaurieren
gehört ein spezielles Know-how, das am ehesten bei einem
Möbel-Restaurateur zu finden sein dürfte, egal was er mal "gelernt" hat.

Viele Grüße,
Georg Schön
Eilert Menke
16.Aug.03
  3

Eine gute Beschreibung einer SABA-Gehäuserestauration (u.a. Lackierung und Linierung) sowie auch der typischen elektrischen Reparaturen ist auf der Heimseite unseres Mitgliedes Eike Grund zu finden:

http://www.egrund.de

Herr Grund bietet dort auch eine sehr qualifizierte Reparaturanleitung in CD- und Buchform an.

E.M.


SABA; Villingen: Wildbad W5
End of forum contributions about this model
