For model Olympia 551WU mit ECC81 und EM11, Sachsenwerk Niedersedlitz, VEB Elektromaschinenbau; Niedersedlitz (Ostd.)

Country:  Germany
Manufacturer / Brand:  Sachsenwerk Niedersedlitz, VEB Elektromaschinenbau; Niedersedlitz (Ostd.)
Brand

VEB Elektromaschinenbau Sachsenwerk
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC81 ECH81 EF85 EABC80 EM11 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker 3 Loudspeakers / Ø 20 cm = 7.9 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Olympia 551WU [mit ECC81 und EM11] - Sachsenwerk Niedersedlitz,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 635 x 425 x 305 mm / 25 x 16.7 x 12 inch
Notes

Variable Bandbreite. - siehe auch Gerät mit Raumton, Klangfarbenregelung mit optischer Anzeige, Innendipol, 1 elektrodynamischer Breitbandlautsprecher, 2 permanentdynamische Hochtöner, Lautsprecher abschaltbar.

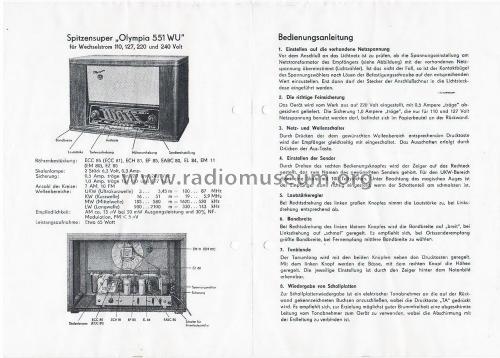

Der hochgeladene Schaltplan zeigt drei Lautsprecher, aber die Bedienungsanleitung und ein hochgeladenes Bild zeigen nur einen Lautsprecher.

Net weight (2.2 lb = 1 kg) 18.5 kg / 40 lb 12 oz (40.749 lb)
Price in first year of sale 475.00 DM
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Funkgeschichte der GFGF (Radio und Fernsehen 6/1956)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Sachsenwerk Niedersedlitz, VEB Elektromaschinenbau; Niedersedlitz (Ostd.)
Here you find 49 models, 40 with images and 39 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Sachsenwerk: Olympia 551WU
Threads: 1 | Posts: 5
Hits: 621     Replies: 4
sachsenwe2: Reparatur, Hilfe
Uwe Mahrholz
09.Jan.20
  1

Hallo,

ich bin bei der Reparatur des O ohne lympia 551 WU, komme aber momentan nicht weiter.

Vielleicht kann mir jemand Hinweise geben.

Folgende Situation liegt vor:

Das Netzteil hat irgendwo einen Verbraucher, ich kann ihn aber nicht ermitteln. Die Elkos habe ich gewchselt, die restlichen 3 ebenso. Die EZ 80, ebenso. Beim Hochfahren über den Regeltrafo steigt der gezogene Strom auf 2 A an, der Netztrafo brummt. Um die EZ 80 nicht zu zerstören habe ich eine Zweiweggleichrung an den Anodekontakten des Sockels angelötet und den Ladeelko nicht verbunden.Die EZ80 natürlich nicht gesteckt, auch andere Röhren nicht. Die Anodenspannung ist ohne Gleichrichter wie sie sein soll. Nach dem Gleichrichteblock steigt diese dann bis auf 80-90 V an, bevor ich abschalte, die Stromaufnahme liegt dann bei 2 A.

Wie gesagt, ich weiß nicht wo ich noch suchen soll.

Für eventuelle Hinweise bedanke ich bereits jetzt schon.

MFG U. Mahrholz



Robert Latzel
10.Jan.20
  2

Hallo,

ich denke da zunächst an den Transformator an sich - welche Stromaufnahme ergibt sich, wenn er völlig freigelegt an die Netzspannung angeschlossen wird?

Viel Erfolg

R. Latzel

Uwe Mahrholz
10.Jan.20
  3

Guten Morgen,

Das habe ich noch nicht geprüft. Die Anschlussdrähte sind dermaßen eng verbunden , ohne farbige Kennzeichnung, so dass ich mich gescheut habe,  hier etwas zu vermurksen.

Die Anodenspannung liegt im Bereich, bei abgelöteten Drähten, Skalenbeleuchtung auch nicht höher oder niedriger. Ich habe inzwischen die Teerelkos ausgetauscht, und bin dabei die Papierkondensatoren mit Teerverschluss auszuwechseln. Hier würde ich um einen Hinweis bitten, was als Ersatz in Frage käme.

Uwe Mahrholz
10.Jan.20
  4

Guten Abend,

ich bedanke mich an dieser Stelle für die bisherige Unterstützung durch Herrn Bradtmoeller, Herrn Latzel und Herrn Peukert. Ich hatte es so nicht erwartett und bin sehr überrascht. Vor allem aber, es ist Hilfe mit Niveau!!! Kein Vergleich zu anderen Foren. Ich füge hier ein Bild des 6mikrofarad Elkos bei Da ist nichts mehr Elkomäßig zu erkennen.

Uwe Mahrholz
11.Jan.20
  5

Sehr geehrter Herr Latzel,

vielen Dank für Ihren gestrigen Anruf. Ich habe mich deshalb heute eingehend mit dem Netztrafo beschäftigt Ohne Röhrenbestückung und nur mit der Skalenbeleuchtung habe ich ca. 80 mA gemessen. Der Wert ist aber mit Vorsicht zu geniessen, ich habe nur behelfsmäßig messen können.

Die Wechselspannung an den Anoden gegen Masse beträgt 373 V.

Eine 2 Wegegleichrichtung mit 2 x 1N4006 ergab eine Spannung von 339 V =.

Der Netztrafo ist also in Ordnung, zusätzlich bin ich dem Rat von Herrn Peukert gefolgt und habe die Trafoanpassung auf 240 V Eingangsspannung gelegt.

Jetzt warte ich auf die Lieferung von ATR und dann wandern alle Teerkondensatorenn heraus.

Ein schönes Wochenende, U. Mahrholz
