• Pays
• Belgique

• Fabricant / Marque
• SBR Société Belge Radio-Electrique, Bruxelles

• Année
• 1969 ??

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 359895

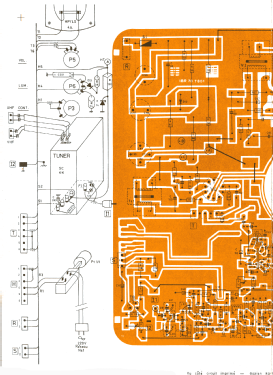

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• PCL805 PCF802 PL504 PCL86 PY88 A61-120W MR41

• No. de transistors
• 14

• Semi-conducteurs
• AF239 AF139 BF163 BF173 BF271 BC207 BF292 BC115 BC117 BC116 TAA661 BA128 SFD104 SFD108 TV18 TV8 1N4164

• Principe général
• Super hétérodyne avec étage HF; FI/IF 38900/5500 kHz

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: TV ontvanger 2417 - SBR Société Belge Radio-

• Forme
• Modèle de table profil bas (grand modèle).

• Remarques

• Transistors and diodes are only listed one per type

• Littérature
• -- Original-techn. papers.

• Auteur
• Modèle crée par Hugo Sneyers. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 735 modèles d'appareils, 682 avec des images et 418 avec des schémas.
