Super KW39W

Schaub und Schaub-Lorenz

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1938/1939
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 6104

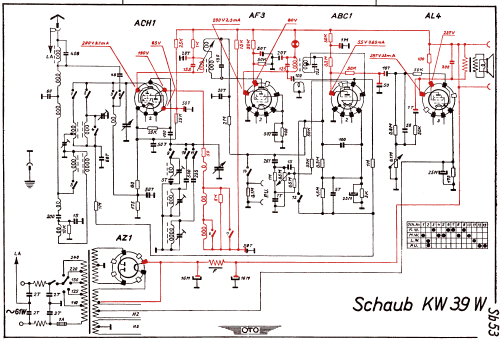

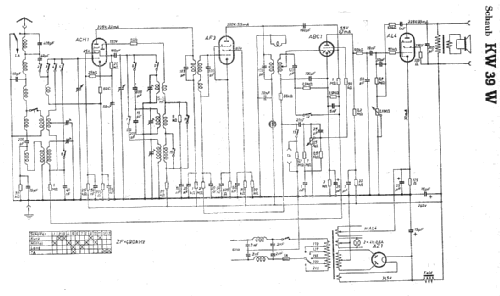

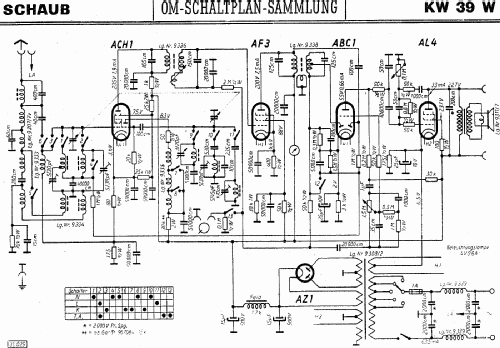

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 490 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle und Kurzwelle.
  • Spezialitäten
  • Abstimmanzeige vor Mag. Auge.
  • Betriebsart / Volt
  • Wechselstromspeisung / 110; 127; 155; 220; 240 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • Material
  • Gerät mit Holzgehäuse

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Super KW39W - Schaub und Schaub-Lorenz
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Abmessungen (BHT)
  • 530 x 404 x 310 mm / 20.9 x 15.9 x 12.2 inch
  • Bemerkung

  • Variable Bandbreite.

  • Nettogewicht
  • 16.4 kg / 36 lb 2 oz (36.123 lb)
  • Originalpreis
  • 244.00 RM
  • Schaltungsnachweis
  • Lange+Schenk+FS-Röhrenbestückung
  • Literaturnachweis
  • -- Schematic (OTO-Schaltungen)

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Super befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Schaub und Schaub-: Super KW39W

Threads: 1 | Posts: 1

Hallo,

habe den KW39 vor 3 Jahren instand gesetzt. Da lief er einwandfrei.

Nun habe ich mittels externem Modulator einige Geräte aus dem Schlaf geweckt und siehe der KW39

zeigt merkwürdige Fehler.

Der Empfang ist prinzipiell möglich gewesen, jedoch in undefinierten Abständen erschien gewaltiges Pfeiffen. Die AF3 in der ZF konnte berührt werden und alles war Ok. Kontrolle der AF3 Abschirmung ergabe keine Beanstandung.

Letztendlich war es die Abschirmung der ACH1 (TFK gestempelt 1938 !). Diese hatte keinen Kontakt mehr zum Sockelstift. Ein paar lockere Stellen wurden mit Silberleitlack repariert, der Kontakt zum Draht ebenfalls mit Silberleitlack wieder hergestellt.

Jetzt funktioniert das Radio wie schon mal vor 3 Jahren.

Viele Grüße

Klaus Bayer

Klaus Bayer, 30.Dec.24

Weitere Posts (1) zu diesem Thema.
