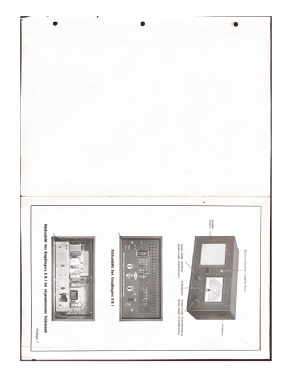

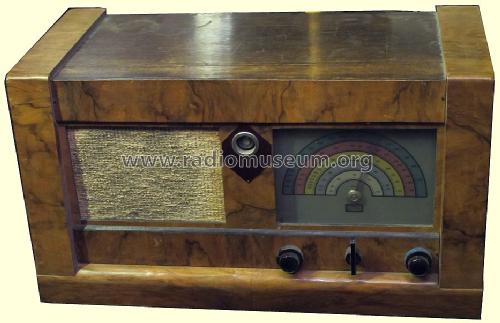

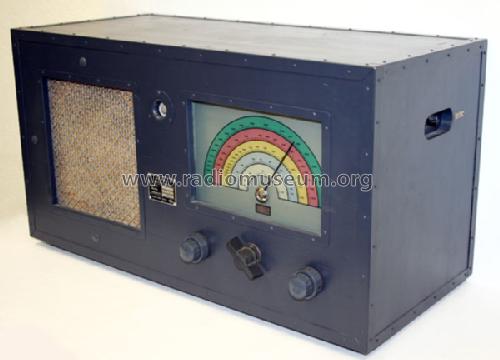

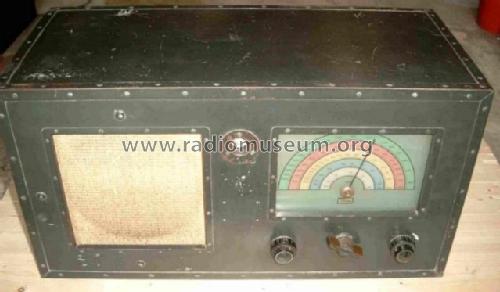

Allwellenempfänger ER1

• Country
• Germany

• Manufacturer / Brand
• Seibt, Dr. Georg (Nachf.); Berlin, auch München

• Year
• 1938–1941

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 5693

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

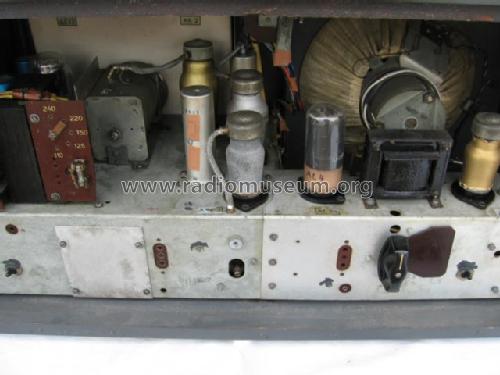

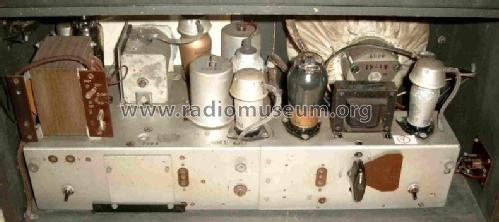

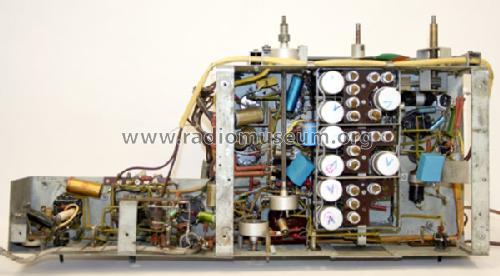

• Number of Tubes
• 7

• Valves / Tubes
• AK2 AF3 ABC1 AC2 AM2 AL5 AZ12

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 7 AM circuit(s)

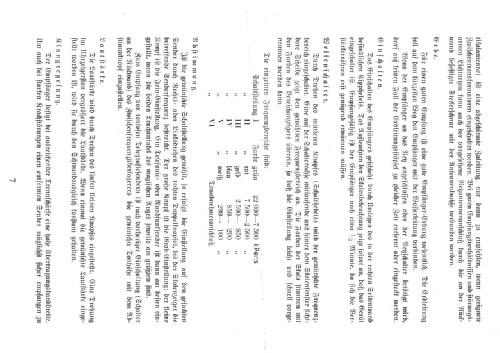

• Wave bands
• Broadcast, Long Wave and 2 x Short Wave.

• Power type and voltage
• Line / Batteries (any type) / 110-240, 4, 250 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Allwellenempfänger ER1 - Seibt, Dr. Georg Nachf.;

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 644 x 360 x 320 mm / 25.4 x 14.2 x 12.6 inch

• Notes

• Kommerziell eingesetzt als Nachrichten- und Rundfunkempfänger bei der Luftwaffe. Notversorgung mit Batterien möglich. Empfangsbereich 100...22.000 kHz.

  Mit Überlagerer (BFO) zum Empfang von Telegrafie-Signalen.

• Net weight (2.2 lb = 1 kg)
• 21.5 kg / 47 lb 5.7 oz (47.357 lb)

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + Schenk

• Mentioned in
• Radiobote Heft 2 2006
