• Country
• Germany

• Manufacturer / Brand
• Sennheiser Electronic (Labor W); Wennebostel

• Year
• 1959–1964

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 22525

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• ECC83 ECC81 ECC81 ECC83 ECC83 EL95 EL95 EL95 EL95 EZ80 or EZ81

• Number of Transistors

• Semiconductors
• E25C5

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org

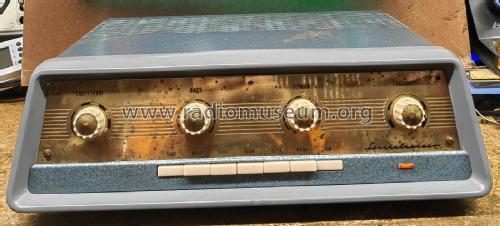

• Model: VKS203 - Sennheiser Electronic Labor W;

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 400 x 130 x 250 mm / 15.7 x 5.1 x 9.8 inch

• Notes

• Sennheiser Stereo-Vollverstärker VKS203.
  Ausgangsleistung: 2 × 10 W;
  Frequenzbereich 10···30000 Hz ± 2 dB; Klirrfaktor: 0,5 %; 4 Eingänge, 3 Lautsprecher-Ausgänge je Kanal: 4, 8, 16 Ohm.
  Transistor-Vorverstärker VVS1 einsteckbar (2× OC603, Preis des optionalen Moduls: DM 68,-).

  Transistor-Vorverstärker VVS2 mit besserem Frequenzgang (40 Hz - 20'000Hz) einsteckbar. Preis: 82 DM. Frequenzgang VVS1 ( 30Hz - 15'000Hz)

  Eine ECC81 ist nur für den Betrieb mit Fernregler erforderlich. Bei Betrieb ohne Fernregler entfällt diese, dann insgesamt 9 Röhren.

  Frühe Versionen des VKS203 haben die Gleichrichterröhre EZ80, sie wurde später duch die pinkompatible stärkere EZ81 ersetzt.

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Price in first year of sale
• 498.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1959/60 / Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Funkschau (Heft 14/1960 S.373)

• Literature/Schematics (1)
• HiFi Jahrbuch 1963/64 S.66, Verlag G.Braun, Karlsruhe
