• Pays
• Allemagne

• Fabricant / Marque
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Année
• 1939/1940

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 5327

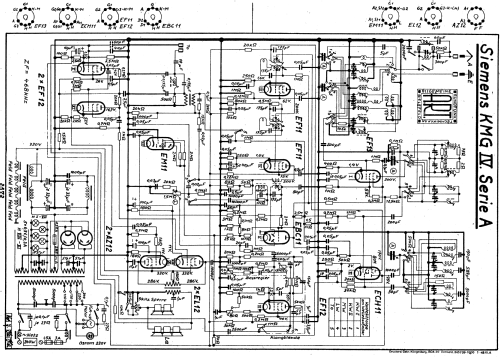

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 13

• Lampes / Tubes
• EF13 ECH11 EF11 EF11 EM11 EBC11 EF12 EF12 EF12 EL12 EL12 AZ12 AZ12

• Principe général
• Super hétérodyne avec étage HF; FI/IF 468 kHz

• Circuits accordés
• 9 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et 2 x OC

• Particularités
• Tourne disque sans changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 150; 220; 240 Volt

• Haut-parleur
• 5 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Kammermusikgerät KMG IV [Serie A] - Siemens & Halske, -Schuckert

• Forme
• Console de forme générique

• Dimensions (LHP)
• 1360 x 884 x 490 mm / 53.5 x 34.8 x 19.3 inch

• Remarques
•

• Poids net
• 120 kg / 264 lb 5.1 oz (264.317 lb)

• Prix de mise sur le marché
• 1,500.00 RM

• Source
• Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb

• Source du schéma
• Lange+Schenk+FS-Röhrenbestückung
