For model Oscillar - Oszillograph I/G60, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1964 ? Category: Service- or Lab Equipment
Valves / Tubes 57: ECF80 E86C 6AK5W E83F E88CC EF91 7586 EAA91 E288CC E80F EF80 ECC82 ECC85 EF184 PFL200 E280F ECC8100 E55L 85A2 E235L EL86 EY86 DY87 D13-15GH
Semiconductors (the count is only for transistors) 13:
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oscillar - Oszillograph I/G60 - Siemens; D S.& Halske / S.
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 360 x 480 x 665 mm / 14.2 x 18.9 x 26.2 inch
Notes

Universal-Breitband-Oszillograph Oscillar I/G 60.

Grundgerät: Ansteuerbare Bildfläche 6 x 10 cm, Gesamtbeschleunigungsspannung 10 kV, Frequenzbereich des Y-Grundverstärkers 60 MHz.

Universell verwendbar durch verschiedene Y-Vorverstärker und zwei vollständige Zeitablenkgeneratoren in Einschüben. Bis zu 10.000-fache Vergrößerung durch getrennte Generatoren für Hauptkipp und Verzögerten Kipp.

Der Oscillar I/G60 kann mit verschiedenen Einschüben bestückt werden:

  • Zeitablenk-Einschübe
    • Hauptkipp: 20 ns/cm bis 5 s/cm, verschiedene Triggermöglichkeiten
    • Verzögerter Kipp: 20 ns/cm bis 500 ms/cm, verschiedene Triggermöglichkeiten
  • Y-Vorverstärker-Einschübe

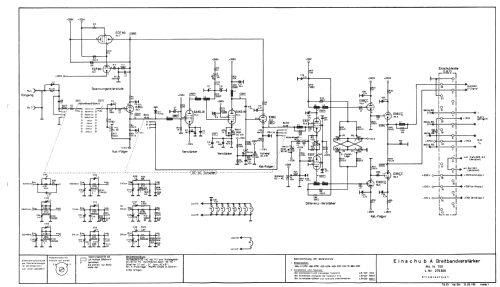

    • Breitbandverstärker: 0 ... 40 MHz, Ablenkkoeffizient 50 mV/cm ... 20 V/cm
    • Zweikanal-Verstärker: 0 ... 28 MHz, Ablenkkoeffizient 50 mV/cm ... 20 V/cm
    • Differenz-Verstärker: 0 ... 350 kHz, Ablenkkoeffizient 1 mV/cm ... 50 V/cm
    • Vierkanal-Verstärker: 0 ... 35 MHz, Ablenkkoeffizient 20 mV/cm ... 10 V/cm

Das Gerät wurde zur Hannovermesse 1964 vorgestellt.

Die Anzahl der Röhren bezieht sich auf das Grundgerät ohne Einschübe.

Net weight (2.2 lb = 1 kg) 39 kg / 85 lb 14.4 oz (85.903 lb)
Source of data -- Schematic
Mentioned in Internationale elektronische Rundschau, Vol. 18, pp.180, 328
Literature/Schematics (1) -- Original-techn. papers.
