Qualitätssuper 52 SH813W; Siemens; D S.& (ID = 986) Radio
Siemens; D S.&: Qualitätssuper 52 SH813W [Radio] ID = 986 700x506
Select picture or schematic to display from thumbnails on the right and click for download.
For model Qualitätssuper 52 SH813W, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: ECH42 EF42 or EF80 EAF42 EB41 EM34 EAF42 EL41 AZ41
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 7 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: Qualitätssuper 52 SH813W - Siemens; D S.& Halske / S.
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 605 x 373 x 259 mm / 23.8 x 14.7 x 10.2 inch
Notes Gemäss Schaltplan führt das Modell Qualitätssuper 52 SH813W (SH 813 W) die 8 Röhren ECH42 gefolgt von EF42 ODER EF80, EAF42, EB41, EM34 EAF42, EL41 und AZ41. Je nach Fabrikationsnummer ist die EB41 anders geschaltet, darum zwei Mal aufgeführt.
Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Price in first year of sale 456.00 DM
Collectors' prices
Source of data Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb

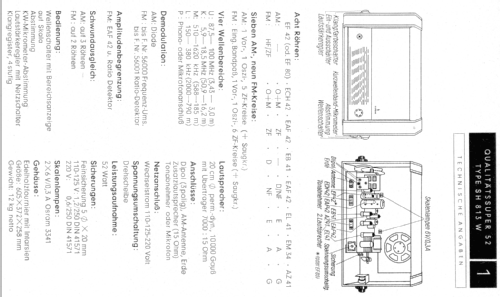

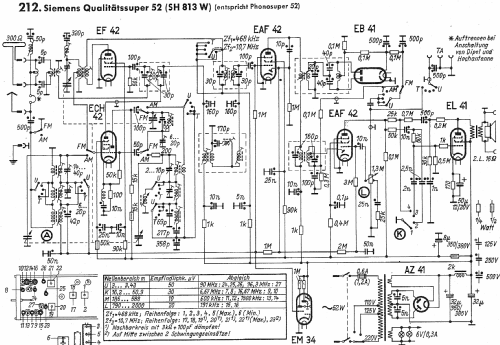

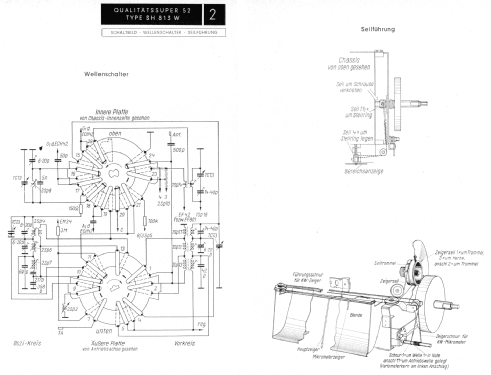

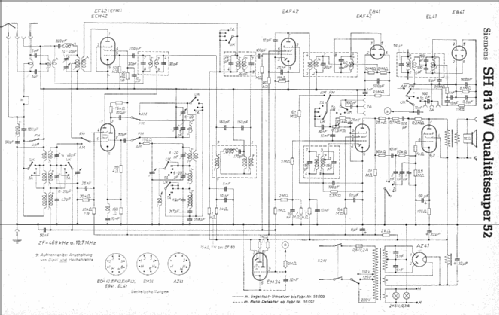

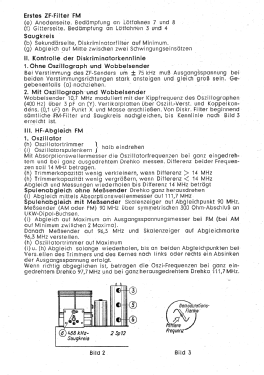

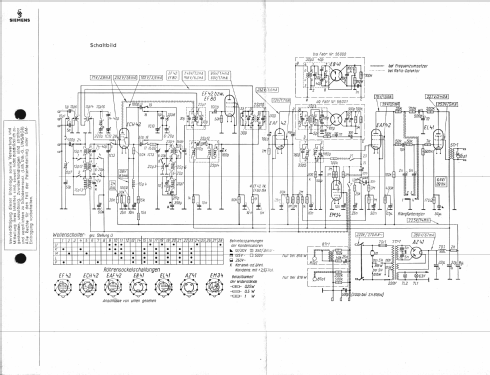

Circuit diagram reference Lange-Nowisch
Mentioned in Funkschau (5113)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2381 models, 1952 with images and 1243 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Qualitätssuper 52 SH813W
Threads: 1 | Posts: 5
Hits: 1398     Replies: 4
Unbekanntes Radio Chassis?
Detlef Kraus
23.Mar.09
  1

Wer kennt diese Radio Chassis eines - wahrscheinlich - Großsupers von Siemens?

Das Gros der Bauteile, einschließlich der Röhren, trägt das Siemens Logo. Eine Skale ist nicht vorhanden.

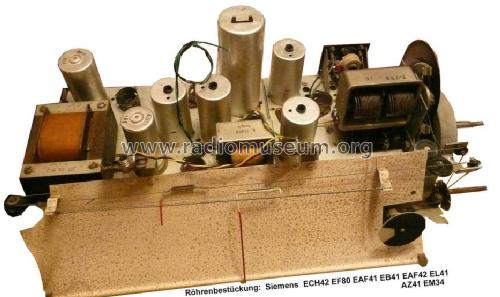

Das Chassis ist mit folgenden Röhren bestückt:

       ECH42  EF80  EAF41  EB41  EAF42  EL41  EM34  EZ41.

Vielen Dank für die Mühe.

Attachments

Henning Oelkers
23.Mar.09
  2

Hallo, Herr Kraus,

Das Chassis sieht für mich ein wenig eigenartig aus:

2 Skalenzeiger, aber einen gemeinsamen AM-FM Drehko? Wofür wäre dann der 2. Zeiger?

Lautstärkeregler / Klangregler?

Da am Chassis offenbar keine Halter für Skalenscheibe vorhanden sind, ist die Scheibe offenbar im Gehäuse selbst befestigt.

Das Foto wurde offenbar per Bildbearbeitung freigestellt. Möglicherweise dabei irgendetwas abgeschnitten?

Gruß aus Berlin-Schmargendorf,

Henning Oelkers



Joachim Glüder
23.Mar.09
  3

Dieses Gerät könnte es sein: ID=5196

J.G.

Detlef Kraus
24.Mar.09
  4

Hallo, Herr Oelkers, Herr Glüder.

Das Chassis ist in meinem Besitz, die Fotos habe ich gemacht und auch fototechnisch dabei nichts abgeschnitten. Dies muß in der Tat der Vorbesitzer mit einigen Aggregaten gemacht haben. Weitere Teile sind nicht vorhanden. Ich hatte es mal für 8 € erstanden.

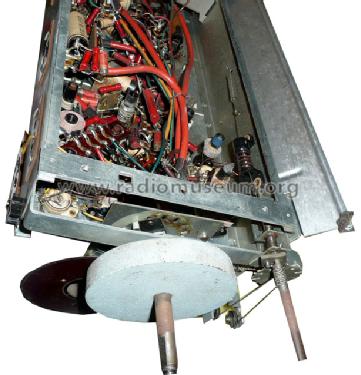

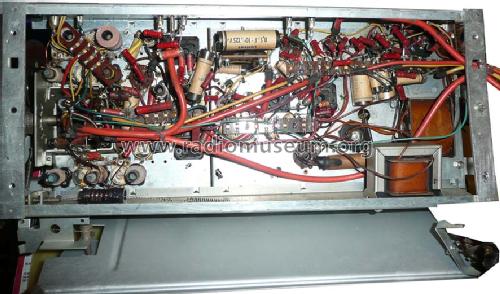

Die UKW-Abstimmung geschieht über ein Variometer unter dem Chassis. Ich werde heute Abend prüfen, ob es sich um den Typ Siemens Qualitätssuper 52 handelt und Fotos von der Unterseite machen.

Danke für Ihre Bemühungen.

Detlef Kraus
06.Apr.09
  5

Das Chassis gehört definitiv zum Qualitätssuper 52 SH813W.

Datailierte Bilder habe ich zum Modell hochgeladen.

Vielen Dank noch mal für die Hilfe.

www.radiomuseum.org/r/siemens_qualitaetssuper_52_sh813w.html

Beitrag zum Modell verschoben. Wolfgang Bauer
