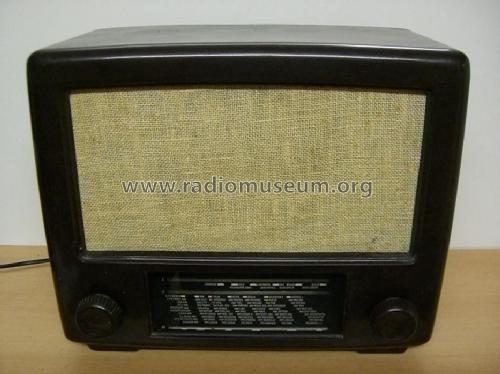

Standard-Empfänger (-Super) SK475W ECH4

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167723) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167727) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167724) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167725) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167726) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167722) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167721) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167729) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 167730) Radio

Standard-Empfänger SK475W; Siemens; D S.& (ID = 6785) Radio
Standard-Empfänger SK475W; Siemens; D S.& (ID = 40327) Radio Standard-Empfänger SK475W; Siemens; D S.& (ID = 259436) Radio
Standard-Empfänger SK475W; Siemens; D S.& (ID = 40900) Radio Standard-Empfänger SK475W; Siemens; D S.& (ID = 40901) Radio
Standard-Empfänger SK475W; Siemens; D S.& (ID = 40958) Radio Standard-Empfänger SK475W; Siemens; D S.& (ID = 259435) Radio
Standard-Empfänger SK475W; Siemens; D S.& (ID = 1172476) Radio Standard-Empfänger SK475W; Siemens; D S.& (ID = 1215432) Radio
Standard-Empfänger SK475W; Siemens; D S.& (ID = 1215433) Radio Standard-Empfänger SK475W; Siemens; D S.& (ID = 1560558) Radio
Use red slider bar for more.
Standard-Empfänger SK475W; Siemens; D S.& (ID = 40327) Radio
Siemens; D S.&: Standard-Empfänger SK475W [Radio] ID = 40327 852x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Standard-Empfänger (-Super) SK475W ECH4, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1947–1949 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH4 ECH4 EBL1 AZ1
Main principle Superheterodyne (common); ZF/IF 472 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110/220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
Power out
from Radiomuseum.org Model: Standard-Empfänger SK475W [ECH4] - Siemens; D S.& Halske / S.
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 367 x 302 x 186 mm / 14.4 x 11.9 x 7.3 inch
Notes

Hergestellt im Werk Karlsruhe. Modell des Standard-Supers der britischen Zone (Karlsruhe lag allerdings in der französischen Zone!). Auch mit Adapter, der die zweite ECH4 durch zweimal EF9 ersetzt. Es gab auch ein Modell mit fest eingebauten EF9.

Keine Netztrennung, Autotrafo !

Siehe auch Standard-Super 1947.

Net weight (2.2 lb = 1 kg) 7.3 kg / 16 lb 1.3 oz (16.079 lb)
Source of data Das Rundfunk-Jahr 1948/49 / Radiokatalog Band 1, Ernst Erb

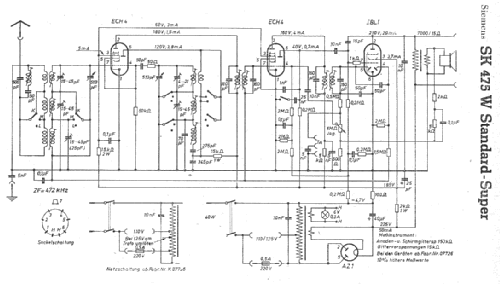

Circuit diagram reference Lange-Nowisch
Mentioned in Funkschau (4710)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2447 models, 2022 with images and 1272 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Standard-Empfänger SK475W
Threads: 3 | Posts: 7
Hits: 1674     Replies: 0
siemens: SK475W (SK 475 W); Nummernschlüssel
Wolfram Zylka
24.Nov.06
  1

Nummern Schlüssel



Guten Tag liebe Siemens Speziallisten.



Kennt jemand den Hintergrund der Nummerierung

a)      bei der Typenbezeichnung  SK 475 W : hier könnten die beiden 1 Zahlen für das Baujahr stehen 1947 was sagt SK aus?

b)      Die Geräte Nummern sind mit Elektroschreiber auf das Chassis geschrieben. Bei meinem Exemplar

       K 07535  wer kennt den Schlüssel (gab es einen?)



Freue mich auf Ihre Antworten



Mit freundlichem Gruß

Wolfram Zylka


Hits: 2063     Replies: 0
siemens: SK475W (SK 475 W); Standard-Empfänger (-
Walter Haring
11.Jan.06
  1 Sehen Sie bitte auch die Original-Unterlagen von Siemens betreffend ECH4 / 2 x EF9

Freundliche Grüsse, Walter Haring

Hits: 2332     Replies: 4
siemens: SK475W; Standard-S.
Wolfgang Winkler
07.Jan.06

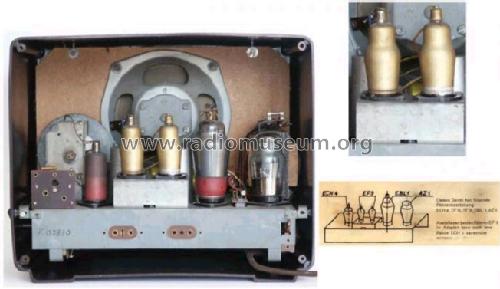

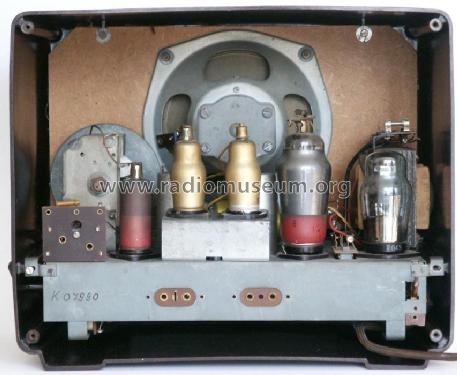

  1 Ich habe einen Standard-Super von Siemens SK475W erworben. Als ich die Rückwand öffnete, stellte ich fest, dass nicht die bei den Standard-S übliche Röhrenbestückung ECH4 ECH4 EBL1 AZ1 vorhanden ist sondern ECH4 EF9 EF9 EBL1 AZ1.
Bei dem zu dem Modell hinterlegten Bild mit der Innenansicht sind ebenfalls 5 Röhren zu sehen, während auf der Rückwand, wie bei meinem Gerät, auch nur die Standardbestückung aufgedruckt ist.
Hat Siemens den Standard-Super tatsächlich mit einer anderen Bestückung hergestellt oder handelt es sich um das Chassis eines anderen Gerätes? Der SK576W von Siemens hat so eine Röhrenbestückung.
Eilert Menke
07.Jan.06

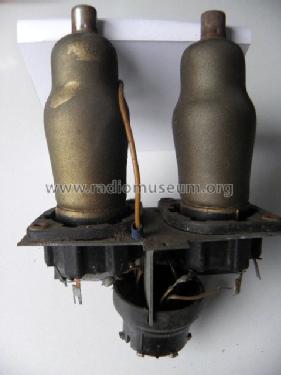

  2 Die beiden EF9 stecken höchstwahrscheinlich auf einem Zwischensockel, der die zweite ECH4 ersetzt (ZF-Verstärker, NF-Vorstufe). Damit ändert sich aber nicht die konstruktive Ursprungsbestückung des Standardsupers.
Hans-Dieter Haase † 5.2.18
08.Jan.06
  3

Hallo Herr Winkler, hallo Herr Menke,

ich besitze ebenfalls so ein Gerät mit der Röhrenbestückung 2 x EF9, obwohl auf der Rückwand ECH4 angegeben ist. Serien-Nummer des Gerätes ist K13183. Die beiden EF9 haben jede eine Fassung im Chassis, also keinen Zwischensockel.
Eine Untersuchung der Schaltung zeigt, dass diese tatsächlich die ist, die bei Lange-Nowisch für den SK576W angegeben wird. Hier findet man auch folgenden Hinweis: "Einige Geräte besitzen anstelle der beiden EF9 eine ECH4".

Da scheint Siemens also kräftig gemischt zu haben.

Wolfgang Winkler
08.Jan.06
  4 Hallo Herr Menke, hallo Herr Haase,

auch bei meinem Gerät sind die beiden EF9 direkt im Chassis eingebaut. Kein Adapter.

Eilert Menke
08.Jan.06
  5 das "Adaptergerät" findet sich hier:

http://www.radiomuseum.org/r/siemens_standard_s_sk475w_ad.html

Bitte schauen Sie unter "Gemeinschaftserzeugnisse-Nachkrieg" nach; sollte Ihr Gerät dort nicht vorhanden sein, legen Sie es als neues Modell bitte an.

Auf dieser Seite sollten die Bilder der Innenansichten bereinigt werden (Job: Bildadmin)

EM
