Grammo E5631

Grammo E5631; Sondyna AG; Zürich- (ID = 1092583) Radio

Grammo E5631; Sondyna AG; Zürich- (ID = 1092584) Radio

Grammo E5631; Sondyna AG; Zürich- (ID = 1092585) Radio

Grammo E5631; Sondyna AG; Zürich- (ID = 1092586) Radio
Grammo E5631; Sondyna AG; Zürich- (ID = 2404990) Radio Grammo E5631; Sondyna AG; Zürich- (ID = 2404992) Radio
Grammo E5631; Sondyna AG; Zürich- (ID = 2404991) Radio Grammo E5631; Sondyna AG; Zürich- (ID = 2404993) Radio
Grammo E5631; Sondyna AG; Zürich- (ID = 2404994) Radio Grammo E5631; Sondyna AG; Zürich- (ID = 164992) Radio
Grammo E5631; Sondyna AG; Zürich- (ID = 164993) Radio Grammo E5631; Sondyna AG; Zürich- (ID = 298647) Radio
Grammo E5631; Sondyna AG; Zürich- (ID = 298648) Radio
Use red slider bar for more.
Grammo E5631; Sondyna AG; Zürich- (ID = 2404990) Radio
Sondyna AG; Zürich-: Grammo E5631 [Radio] ID = 2404990 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Grammo E5631, Sondyna AG; Zürich-Effretikon:

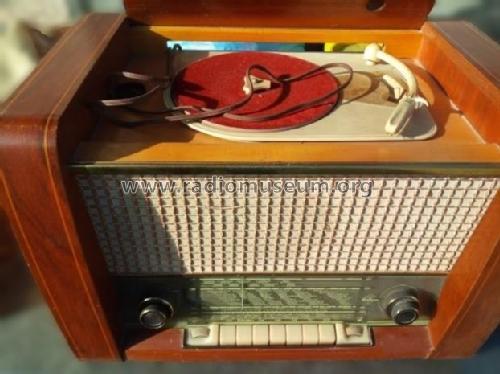

CH_Sondyna_E5631_vue avec PU_coll. William FAGUE

Country:  Switzerland
Manufacturer / Brand:  Sondyna AG; Zürich-Effretikon
Year: 1957 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM80 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 471 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (perh.Changer); Wired Wireless Receiver (RF!)
Power type and voltage Alternating Current supply (AC) / 110, 127, 145, 220, 250 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Grammo E5631 - Sondyna AG; Zürich-Effretikon
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 530 x 360 x 330 mm / 20.9 x 14.2 x 13 inch
Notes mit Plattenspieler 33, 45, 78 Upm unter Klappdeckel mit Federzug, HF-TR als weiterer Wellenbereich mit grösserer ZF-Bandbreite und getrenntem Antennen-Eingang.
Source of data -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb

Model page created by Urs Gloor. See "Data change" for further contributors.



All listed radios etc. from Sondyna AG; Zürich-Effretikon
Here you find 176 models, 107 with images and 112 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Sondyna AG; Zürich-: Grammo E5631
Threads: 1 | Posts: 1
Hits: 1872     Replies: 0
sondyna: E5631 ; Grammo
Walter Haring
09.Nov.11
  1

Der hier hinterlegte Schaltplan E5631 trägt die Zusatzinformation: ab Nr. 84001

Nun ist mir ein Gerät zur Reparatur gebracht worden, bei welchem die Serie-Nummer ausgefeilt wurde. Technisch unterscheidet es sich in einem Punkt: der UKW-Tuner entspricht den Vorläufer-Modellen, welche nur zwei-, nicht dreikreisig abstimmen.

Hier das Bild des E5631 ohne Serie-Nummer:

und hier zum Vergleich der UKW-Teil eines "normalen" E5631.

gut erkennbar die zusätzliche Spule mit induktiver Abstimmung.

Weitere Unterschiede sind in der "alten" Ausführung ist der Abstimmteil mit Kunststoff abgedeckt, in der "neuen" Version mit Kupfer abgeschirmt.

Wie das Innenleben des Kästchens aussieht, zeigt das (bitte entschuldigen Sie) schlechte, nachfolgend Bild

So oder so machen die solchen Sondyna-UKW-Teile oft Kummer mit schlechter bis unmöglicher Abstimmbarkeit der Sender - als Folge von Kontaktproblemen im "Kästchen" wie auch durch Differenzen der mit zwei separaten Mechaniken betätigten Abstimmelemente. Ein Grund, der für den Ausstieg des Geräteverkaufs von Resonar bei Sondyna und dem Wechsel zu Biennophone geführt haben soll.

Freundliche Grüsse, Walter Haring


Sondyna AG; Zürich-: Grammo E5631
End of forum contributions about this model
