Stern 7E86 ECH81; Globus um Mag. Auge

Stern 7E86; Stern-Radio Rochlitz (ID = 110176) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110177) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110178) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110182) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110183) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110184) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110186) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110187) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 2346669) Radio

Stern 7E86; Stern-Radio Rochlitz (ID = 110189) Radio
Stern 7E86; Stern-Radio Rochlitz (ID = 420583) Radio Stern 7E86; Stern-Radio Rochlitz (ID = 420584) Radio
Stern 7E86; Stern-Radio Rochlitz (ID = 420585) Radio Stern 7E86; Stern-Radio Rochlitz (ID = 281393) Radio
Stern 7E86; Stern-Radio Rochlitz (ID = 281389) Radio Stern 7E86; Stern-Radio Rochlitz (ID = 281391) Radio
Stern 7E86; Stern-Radio Rochlitz (ID = 281392) Radio Stern 7E86; Stern-Radio Rochlitz (ID = 55360) Radio
Stern 7E86; Stern-Radio Rochlitz (ID = 2335132) Radio
Use red slider bar for more.
Stern 7E86; Stern-Radio Rochlitz (ID = 420583) Radio
Stern-Radio Rochlitz: Stern 7E86 [Radio] ID = 420583 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern 7E86 ECH81; Globus um Mag. Auge, Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG:
Zweite Gehäuseversion mit 3 Ziergittern und Globus um Mag. Auge.

Country:  Germany
Manufacturer / Brand:  Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Year: 1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECH81 ECH81 EF85 EABC80 6E5_DDR 6V6_DDR AZ11
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Stern 7E86 [ECH81; Globus um Mag. Auge] - Stern-Radio Rochlitz, VEB, RFT
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 570 x 415 x 277 mm / 22.4 x 16.3 x 10.9 inch
Notes

[555309] Ist noch die erste Chassis-Version  mit ECH81 im UKW-Tuner (siehe 7E86 erste Gehäuseversion), aber verändertem Gehäuse (Globus um Mag. Auge und 3 Zierleisten auf Schallwand).
Folgemodell mit ECC81 statt ECH81 im UKW-Tuner (siehe 7E86A).

Auf Leipziger Herbstmesse 1952 erstmals vorgestellt noch mit Gnomröhren.

Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Price in first year of sale 672.00 Mark
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Funk-Technik (FT) (5309)


All listed radios etc. from Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Here you find 111 models, 100 with images and 84 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Rochlitz: Stern 7E86
Threads: 3 | Posts: 13
Hits: 5168     Replies: 8
  stern-roch: 7E86 - Interessante NF Schaltung
Jens Dehne
05.Jun.09
  1

Hallo Radiofreunde,

von einem Röhrenradiofreund bekam ich einen Hinweis auf ein interessantes Schaltungsdetail, welches mir bisher noch gar nicht aufgefallen war. Das möchte ich dem Interessierten nicht vorenthalten….

Etwa 1952 bis 1954 wurde der Mittelklassensuper 7E86 in verschiedenen Modifikationen und Varianten im VEB Stern Radio Rochlitz gefertigt. Erstmals kam ein neu entwickeltes Drucktastenaggregat zum Einsatz. 3 gespreizte Kurzwellenbänder und stetig einstellbare Bandbreite für den AM-Empfang waren sonst nur in anderen Großsupern zu finden. Ein neu entwickeltes UKW – Eingangsteil als eigenständige Baugruppe mit induktiver Abstimmung kam zum Einsatz. Auffällig ist, dass die NF- Endstufe bei allen Varianten mit einer 6V6 von HF (WF) bestückt ist.

Wenn man die Schaltung genau betrachtet, erkennt man, dass bei UKW Empfang die NF-Verstärkung eine weitere Stufe bekommt. Man realisierte das, indem man das nicht benötigte Triodensystem der ECH81 des AM-Oszillators als zusätzlichen NF-Vorverstärker bei FM-Empfang nutzte. Es ist also keine Reflexschaltung, sondern die zusätzliche Ausnutzung einer in diesem Wellenbereich nicht gebrauchten Röhrenfunktion.

Nicht ganz klar ist für mich, weshalb die Schaltung auf diese Weise aufgebaut wurde. Vielleicht werden weitere Erkenntnisse den Sachverhalt erklären können.

Soweit zunächst diese Bemerkung zur Schaltung des Gerätes.

Viele Grüße! Jens Dehne
Hans M. Knoll
05.Jun.09
  2
Nicht ganz klar ist für mich, weshalb die Schaltung auf diese Weise aufgebaut wurde. Vielleicht werden weitere Erkenntnisse den Sachverhalt erklären können.


Hallo Herr Dehne.
Sie hoffen auf mehr Infos zur verwendeten Schaltungstechnik.
Leider ist mir nicht klar, was Ihnen dabei nicht klar ist. Die Notwendigkeit die Stufe einzubringen oder das wie.

Gruss von Hans M. Knoll
Jens Dehne
06.Jun.09
  3

Hallo Herr Knoll,

mir ist nicht klar, warum eine zusätzliche NF-Verstärkerstufe bei UKW eingebaut wurde.

Für meine vermutete Erklärung dieser schaltungstechnischen Maßnahme suche ich nun Belege.

Bei einem AM / FM Radio sollte doch die Lautheit der Wiedergabe bei einem starken AM-Sender vergleichsweise genau so sein wie bei einem starken FM-Sender. Beim Umschalten der Wellenbereiche sollte es keine gravierenden Lautstärkeunterschiede beim Hören der AM oder FM Radiostationen geben.
Bei anderen Geräten gelingt es doch ohne eine zusätzliche NF-Verstärkerstufe, die Rochlitzer produzierten soweit ich das erkennen konnte nur diesen Typ mit dieser speziellen NF-Schaltung.

Meine Vermutung ist, dass die FM-ZF Verstärkung zu schwach dimensioniert ist, eventuell die Empfindlichkeit bei UKW insgesamt zu gering ist, so dass die Begrenzung der HF vor dem Ratiodetektor bei „normaler“ UKW Empfangslage nicht erreicht wird. So wird die NF-Spannung nach dem Demodulator feldstärkeabhängig und wird durch die zusätzliche Vorverstärkerstufe im Betrag angehoben.

Viele Grüße in die Runde!
Jens Dehne
Hans M. Knoll
06.Jun.09
  4

Hallo Herr Dehne,

jetzt ist es klar was Sie brauchen. Ich will Sie dabei unterstuetzen, aber auch allen uebrigen Kollegen die Mitwirkung ans Herz legen.

Denn es gibt sicher noch Leute mit Insiderwissen der Technik in der ex DDR



Gruss und Dank von Hans M. Knoll

Andreas Steinmetz
08.Jun.09
  5

Hallo Jens und Herr Knoll,

ich freue mich immer, interessante Fachbeiträge zu lesen und möchte mich insbesondere auch mal wieder bei Herrn Knoll bedanken, der unermüdlich für Nachschub sorgt. Umso verständlicher ist es, wenn er immer wieder auch mal andere Schreiber motiviert. Leider gibt es aber wohl gar nicht mehr so viele, die über das nötige Fachwissen verfügen.
Nach längerer Pause möchte ich mich auch gerne wieder hier einbringen. Am liebsten würde ich mit echten Fakten kommen, aber ganz ohne Vermutungen komme ich auch nicht aus.

Zuerst eine Info: Auch Nordmende hat solche zusätzlichen NF-Stufen bei FM verwendet, und zwar bei den Geräten der -10-Serie, also 350-10, 400-10, 450-10 und 500-10, sowie beim allerersten Tannhäuser. Vorher und nachher hat es das nicht wieder gegeben. Ich meine, früher schon einmal über diese Stufe gesprochen zu haben, aber ich finde das nicht wieder. Auf jeden Fall hat die Stufe keine besonders grosse Verstärkung, weil die Triode, als Oszillatorsystem konstruiert, ein recht kleines μ (bzw. einen großen Durchgriff) hat und ausserdem stark parallel gegengekoppelt ist.

Zum 7E86: Der Arbeitspunkt des Zusatzverstärkers ist schon merkwürdig: so ganz ohne Gittervorspannung? Nun gut. Ausserdem: Bei einem Anodenwiderstand von nur 100kOhm wird auch hier die Verstärkung nicht sehr hoch sein.
Prinzipiell wäre vorweg noch zu klären, ob eigentlich die NF-Ausgangsamplitude des FM-Teils besonders niedrig im Vergleich zum AM-Teil ist, oder ob vielleicht der AM-Teil besonders hochpegelig ist. In beiden Fällen könnte man durch einen zusätzlichen NF-Verstärker Abhilfe schaffen, aber mit unterschiedlicher Begründung. Leider habe ich kein solches Gerät, um das zu überprüfen.
Mangels besseren Wissens und weil ich ansonsten keine auffälligen Schaltungsbesonderheiten feststelle, kann ich nur vermuten, dass der erste Fall vorliegt. Dann wäre es der Ratio-Detektor, der in diesem Falle besonders wenig NF zur Verfügung stellte. Nun ist aber leider die Dimensionierung dieser Stufe alles andere als ein einfaches Unterfangen, und am Schaltplan selber kann man nicht unbedingt die konstruktiven Feinheiten erkennen. Über den Ratio-Detektor ist schon viel geschrieben worden, siehe z.B. [1]. Immer wieder geht es darum, einen geeigneten Kompromiss zwischen Linearität, Bandbreite, Begrenzungseigenschaften und Ausgangsspannung zu finden. Es gibt aber keine Ideallösung, die Spulengüten gehen stark in das Ergebnis ein, und letztlich liest man am Ende langer theoretischer Abhandlungen immer wieder, dass der Entwickler auf umfangreiche Experimente angewiesen ist. Und das alles zu einer Zeit, als UKW noch eine junge Technik war, Erfahrungswerte fehlten und die zur Verfügung stehenden Entwicklungszeiten sehr kurz waren!
Deshalb kann ich mir gut vorstellen, dass man mitunter schon froh war, bei gegebenen Kostenvorgaben (Spulenqualitäten) hinsichtlich Linearität, Bandbreite und Begrenzungseigenschaften überhaupt einen gut funktionierenden Ratio-Detektor hinbekommen zu haben. Und wenn sich dann herausstellte, dass UKW zu leise war, musste man eben eine zusätzliche Verstärkerstufe spendieren, in diesem Fall sogar ohne grossen Hardware-Aufwand. Dann konnte man sich bei FM im NF-Teil sogar starke Gegenkopplungen erlauben, um den Klang noch zu verbessern.
Zu Jens´ Idee mit der relativ geringen Gesamt-ZF-Verstärkung: Sicher ist hier die Verstärkung nicht sehr hoch, aber in anderen Geräten war es (auf den ersten Blick, siehe u.a. ZF-Spulengüten, die man nicht sehen kann) nicht anders, und die kamen auch ohne zusätzliche NF-Verstärkung aus. Möglicherweise war auch beim 7E86 die Auslegung der Verstärkungsregelung nicht optimal, z.B. unverzögert...

Bitte korrigiert mich ruhig, falls ich mit meinen Ausführungen daneben liege. Vielleicht kann ja aber auch ein Zeitzeuge meine Einschätzung der Umstände zu Beginn des UKW-Rundfunks bestätigen.

Gruss,

Andreas

[1]: Rothe (Hrsg.): Die Telefunkenröhre im UKW-Empfänger:
      Alfred Nowak: FM-Demodulatoren (S. 5 ... 68)
      Franzis Verlag München, 1952

P.S.: Die Schaltung weist noch andere Besonderheiten auf: Interessant ist z.B. die Art der Brummkompensation in Form einer Reihenschaltung der transformierten, an der Netzdrossel abfallenden, Brummspannung mit der LS-Schwingspule (Anschlüsse A und B). Anders als heute waren damals hochkapazitive Siebelkos wohl teurer als eine zusätzliche Kupferwicklung.

Hans M. Knoll
09.Jun.09

  6

Hallo Herr Dehne und H. Steinmetz.

H. Dehne schrieb mir: danke für Ihre „Unterstützung“!
Ich möchte mich nur melden und es nicht zur Beitragsreihe schreiben…

Bin mal gespannt, ob sich noch jemand angesprochen fühlt.


Ich habe mich daher zurueckgehalten. Wenn H. Steinmetz nun aufruft, anbei meine Version.




Vergleich zweier UKW- Super.
Hans M. Knoll 06.2009
Das Modell   Stern- Radio 7E86 ist bestückt:
HF- Stufe EcH81 I
Mischer ECH81
ZF- Stufe EF85
NF Stufe EABC80
Endstufe 6V6
Zusatzstufe NF: ECH81 II

Als Vergleich GRAETZ SUPER 160
HF- Stufe ECc81
Mischer EcC81
ZF- Stufe EF85
NF Stufe EABC80
Endstufe EL41


NF- Vor- und Endstufe:

Die 6V6 hat eine Steilheit von 4,1mA /V      die EL41 eine von 10mA /V
Das ist ein Verhaeltniss 2,43:1 oder 7,7 dB
Ausserdem hat der 7E86 eine konstante Gegenkopplung von Anode zu Anode 6V6 EABC80.
Die einen Gain bei mittleren Frequenzen von 34 dB ergibt und der Graetz einen Gain von 39 dB. Die Werte der Röhren sind beachtet, ebenso, dass beim 160 die Gegenkopplung von der Sekundärseite abgenommen wird.
Dabei sind vom Trafo 7000 zu 4 Ohm angenommen.
Der 7E86 hat also eine um 5 dB ( 1:1,78) geringere Verstaerkung im NF- Teil als der 160W.


Die ZF- Stufen sind bei FM in etwa gleichwertig ausgelegt. Ebenso die ECH81 als ZF- Verstärker.

Als HF- Vorstufe arbeitet beim 7E86 das H- System der ECH81/I.
Die hat einen Steilheit von 2,4mA /V
Beim 160W eine ECC81 mit einer Steilheit von 5,7 mA /V das ist ein Unterschied von 5,7:2,4 = 2,38 oder 7,5 dB zugunsten des 160W. Die Antennenapasssung ist dabei nicht beachtet, das kann auf dem Papier nicht zuverlässig ermittelt werden. Wenn, dann geht das zu Ungunsten der ECH81- Schaltung. Die GB- Stufe mit der ECC81 ist breitbandiger in der Eingangsanpassung als die mit der ECH als HF- Stufe, es sind also Abweichungen des Gain über das UKW- Band gesehen vorhanden.

Die Mischstufe bei 7E86 ist mit dem Triodensystem der ECH81 /I bestueckt
Das Sc der Röhre = ca. 1,0 mA /V
Der 160W mit der EC92 bestueckt deren Sc = ca., 1,7 mA /V = 4,6 dB zugunsten des 160W.



In wieweit der Eingangswert der Mischstufen differiert ist so einfach nicht zu sagen.
Was sicher ist, der 160W hat eine Kompensation des Innenwiderstandes an der Anode, der 7E86 aber nicht.
Bei der EC92 sind das eine Differenz von 17 zu 5 Kohm das sind 10 dB an Gewinn.
Die ECH81 als Mischer hat in etwa einen Ri von 10Kohm. Das sind im Endeffekt EC92 zu ECH81 17:10 Kohm= 4,6 dB zu Gunsten des 160W.
Resümee:
Wenn das alles zu zutrifft, wären das 5+7,5+ 4,6 dB = 17,1 dB oder als Verhältnis = 1: 7;2
Die zusätzliche NF- Stufe mit der Tríode der ECH81 muss also eine 7,2 fache Verstärkung aufbringen um die grob ermittelten Nachteile der Schaltung des 7E86 aufzuholen. Die ECH81 als NF- Verstärker nach Valvo 14 fach oder 23 dB.
Bei allen Ungenauigkeiten die bleiben, stehen einem Nachteil der HF von 1: 7,2 oder 17,1 dB, ein Gewinn der zusätzlichen NF- Stufe von 1:14 oder 23 dB gegenüber.
Das heisst auch bei einer eventuellen Ungenauigkeit von 6dB, ist die Schaltung mit zwei NF- Vorstufen gleichwertig dem Graetz 160W




Schaltung von Mitte 1953






Die neue Schaltung von 1954 mit Innenwiderstandskompensation der Mischtriode
Das bringt bis zu 6dB also zweifach mehr Verstaerkung in der Mischstufe.

Als Beispiel die EC92, ist nur zum Vetrsaendniss eingefuegt. Zur ECH habe ich nichts.




 Siehe auch hier:

oder dort im Detail:


#2



Nachtrag:
Nachdem ich den Text von H. Steinmetz gelesen habe und die beiden Schaltungen des NORD- MENDE 350-10 gesehen habe, fiel mir auf, dass diese Geraete wenigstens eine EF85 als Vorstufe haben, mit einer Steilheit von 6mA/V gegen die des RFT der ECH mit nur 2,4mA/V und daher einen Vorteil von 7,95 dB haben.


Allerdings steht dagegen, dass die Mischung bei Mende eine multiplikative mit dem H- System der ECH81_I vorgenommen wird. Die hat eine Mischsteilheit um oder 0,7mA/V bei 90Mhz. Als additive Stufe wie es der RFT hat, waeren das 1.0 mA/V.
Das ergibt ein Minus bei RFT gegen die Nordmende- Typen von 7,95 dB (Vorstufe) + 3,0 dB (Mixer) = 10.95 dB, das ist der Faktor 3,52 mehr Gain.

Der Text hier oben ist falsch. Es ist auch eine additive Mischumg mit dem C- System der
ECH81 I    .
Dazu kommt noch, dass mit dem H-System eine ZF- Stufe gebildet wird.
Das Schaltbild ist so kompliziert, dass ich das anfangs so sah, dann doch verworfen weil wenig  glaubhaft dass 3 ZF- Stufen nicht reichen,  doch jetzt wieder als korrekt einsetze. Entschuldigung!
-
Das bleibt jetzt erst recht gueltig:
 Daraus wird noch mehr ersichtlich, dass wenn schon Mende eine zweite NF- Vorstufe einbaut, diese beim RFT 7E86 unbedingt notwendig war.

Dazu noch etwas Information aus der Laborarbeit von damals.

Die Aussteuerung eines FM- Senders in Europa, ist definiert mit einem Modulationsindex von m = 5
Das heisst bei fmod. = 15 Khz duerfen max.+/- 75 Khz Hub auftreten. Die Vorverzerrung (Preemphasis) hebt ab 3 Khz die Sender- Aussteuerung an.

Siehe hier: H. Nickel RMorg.

#
Die Anlage unten am Ende von Knoll,  muss nicht zwingend gelesen werden!  Punkte!

Die Programmmacher arbeiten daher mit einem Hub in den Mittellagen der 100 % Lautheit bedeutet = 40 Khz.
Wenn man eine Sendung vor der Zeit  von Bayern 3 und den Privatsendern mit Programm analysiert hat, kam man auf einen Hub von 10 bis 12,5 Khz im mittleren Tonbereich. Damit musste eine Endstufe ausgesteuert sein, wegen der Beschaltung des LS- Reglers und der Gegenkopplung in den Fusspunkt dieses Reglers, tunlichst schon frueher.

Nicht ohne Grund werden in der USA fuer das Signal/ Rauschverhaeltniss mit 30dB (Quieting)   ein Hub von +/- 15Khz angenommen. In Deutschland hat man wie bei AM (dort 30 %) auch 30 % von 75 = 22,5 Khz Hub und 26 dB in die Normen gesetzt. Das war eben eine Definition von S/N aber keine Kundenfreundliche Festlegung.

Mit demRTV350, das erste mit Transistoren bestueckte, preisgleich mit den Röhrenmodellen von Grundig, bin ich als Entwickler am Anfang voll gegen die Wand gefahren. Ein Ratio im Röhrenmodell gibt eine NF von = / < 4 Volt eff. Ab. Einer mit Transistoren aber 1 bis max. 2,0 Volt eff. Da fehlen auch 6 bis 12 dB. Ab da (1966) wurde ein Messpunkt eingefuehrt : Hub...... Khz fuer P nenn. Man sieht es wiederholt sich so manches.

Ich bin mir da ganz sicher, anfangs sind viele Entwickler in diese Falle der 75Khz, 40Khz, sowie der Realitaet von ca. 12,5 Khz wirklicher Hub gegangen. Am Messender ging das alles. Geringe Antennenpegel am Rande des Versorgungsbereiches, und die Realitaet der Senderaussteuerung fuehrten geradewegs in diese Falle.

Bei meiner Firma, gab es einen 2012W, ein Standard- Modell von 1953. Davon gibt es 4 Versionen.
Die Version IV,   hat eine ZF- Stufe nur fuer FM mit einer EF41 bekommen, genau aus diesem Grund.
Als Labortechniker habe ich selbst diese Stufe (Röhre + Einzelkreis) in die Luecke zwischen UKW- Box mit EC92 und dem Netztrafo!! hinein gezirkelt, unter Anleitung des Entwicklers.
Der kleiner Bruder 2010 bekam eine EF85, der 2010 GW blieb auf der fast 3mal schwaecheren EF41 sitzen.
Aber selbst bei Modellen mit der ECC85, (1954, 2043W3D- A4) wurde eine UKW-Box mit einer ZF- Stufe in Reflexschaltung eingebaut.
Alle diese Dinge fuehren heute dazu, dass bei den ueblichen Hueben die mit Kompression gefahren werden, die Geraete viel zu sehr Bassbetont sind und daher „Bumsen“ in den Baessen.

Das soll etwas Licht in die Zeit des RFT 7E86 bringen.
Hans M. Knoll
 EDIT: H. Steinmetz, die Drossel ist ein E-Dyn- Lautsprecher
Kompensation siehe hier



Attachments

Andreas Steinmetz
12.Jun.09
  7

Hallo Herr Knoll u.a.,

vielen Dank für die grosse Mühe, die Sie sich gemacht haben. Nicht erst ein absoluter Pegelplan, sondern schon ein Verstärkungsvergleich, wie Sie ihn angestellt haben, zeigt sehr deutlich die Unterschiede bei den Konzepten. Wieviel Zeit man für solche Recherchen aufwenden muss, wissen die, die so etwas schon mal gemacht haben. Die anderen können es wohl nur erahnen.

Vielleicht noch zwei kurze Ergänzungen:
1. In Ihren Betrachtungen gehen Sie davon aus, dass sich die Ratio-Detektoren bezüglich ihrer NF-Ausgangsspannungen nicht sonderlich unterscheiden. Da war ich mir mit meinen  Einschätzungen nicht so sicher wie Sie mit Ihren langjährigen Erfahrungswerten.
2. Ihre Betrachtungen gelten für Fernempfang, solange also noch keine nennenswerte Signal-Begrenzung stattfindet. Sobald man so starke Sender empfängt, dass eine starke und wünschenswerte ZF-Signalbegrenzung erfolgt (vorausgesetzt, dass die Regelung das nicht verhindert), kann man davon ausgehen, dass hinter den Ratio-Detektoren gleiche NF-Pegel herrschen. Dann unterscheiden sich die Konzepte nur noch wegen ihrer NF-Verstärkung, also um ca. 5 dB (ohne zusätzliche NF-Stufe).

Ach ja, den elektrodynamischen Laustsprecher hatte ich als solchen gar nicht erkannt...

Die Auslegung der zusätzlichen NF-Stufe bereitet mir immer noch Kopfzerbrechen. Es wird eine ungewöhnlich niedrige Betriebsspannung von 100V bei Ra = 100 kOhm verwendet. Leider gibt es keine Angaben zum sich ergebenden Arbeitspunkt. Unklar ist mir vor allem aber immer noch, wie man mit der ECH81-Triode eine verzerrungsarme NF-Verstärkung hinbekommt, ohne eine negative Ug1 oder einen grossen Rg1 (z.B. 10 MOhm) zu verwenden, und das bei nicht einmal geringer NF-Amplitude! Sicher, das kann sogar funktionieren, wenn man nämlich das Gitter auch zu positiven Spannungen hin aussteuert, aber der dann fliessende Gitterstrom würde eine niederohmige Ansteuerung erfordern. Die liegt hier mit (100 kOhm || 500 kOhm) + 50 kOhm = ca. 130 kOhm Quellenwiderstand und RC-Kopplung bei 500 kOhm Ableitwiderstand aber sicherlich nicht vor. Oder ist der Gitterstrom gar nicht so hoch?

Andreas Steinmetz

Hans M. Knoll
12.Jun.09
  8

Hallo Herr Steinmetz.



Hier ein Hinweis  auf Audio ohne Ug1. Das war eine heisse Sache, unsichtbar auch mit mir.   Das koennen Sie erst mal lesen um vielleicht zu einem Entschluss zu kommen.

Ja, die Ratios habe ich ausgeklammert. Der RFT sicher schwach, Arbeits-R (wie bei einem Grundig 80U) hochohmig  mit 40KΩ, der Mende, gut mit 16KΩ.

Ich bin mal Standby bis H. Dehne sich aeussert.

Gruss und Dank von Hans M. Knoll

 Als Anlage, ein Bild vom "Versuchsaufbau"  ;-)



Attachments

Jens Dehne
12.Jun.09
  9

Hallo Herr Knoll, hallo Andreas, hallo Radiofreunde,

Zunächst auch von mir herzlichen Dank für die umfangreiche technische Darlegung der Problematik. Gerade der Vergleich mit anderen Modellen bzw. Schaltungen und die Einbeziehung von elektrischen Werten machen diese Studie besonders interessant. Ich kann nur hoffen, dass der enorme Aufwand entsprechend gewertet wird und auch anderen Interessierten zum besseren Verständnis der Technologie verhilft.

Ich konnte mich allerdings noch nicht näher mit dieser Besonderheit des 7E86 befassen, die Zeit dafür und der Arbeitsplatz (andere interessante Baustelle mit offenen Fragen) muss erst einmal frei gemacht werden. Zunächst habe ich 3x gelesen und verinnerlicht…. Meine Neugierde und praktische Veranlagung möchte, dass ich mir das auch am Radiogerät „ansehe“. Die verschiedenen Modelle sind hier vorhanden.
Daher bitte noch etwas Geduld, mein Kommentar und eventuelle Fragen oder Unklarheiten kommen noch, ich lasse daher die Frage offen.

Schöne Grüße aus der Radiowerkstatt!
Jens Dehne

Attachments


Hits: 552     Replies: 2
stern-roch: Seilzug für UKW
Rolf Beckers
13.Jan.19
  1

Liebe Radiogemeinde,

ich habe einen Stern Roch. 7E86 mit ECH 81 Tuner zur Reparatur. Bei dem Variometer  im UKW-Teil ist das Antriebsseil abgerissen, aber leider sind auch keine Reste mehr vorhanden, woraus man schließen könnte, wie der Antrieb je funktioniert hat. Aus den Unterlagen im RMorg kann man gerade noch erkennen, daß am hinteren Ende eine Feder sitzt, aber wie der vordere Antrieb verläuft ist weder aus den Unterlagen ersichtlich, noch habe ich eine Idee wie der Verlauf sein könnte. Hat vielleicht jemand einen Seilplan für den UKW Antrieb oder ggf. eine Skizze.

Gruß Rolf Beckers

Wolfgang Eckardt
14.Jan.19
  2

Hallo Herr Beckers,

ich kenne das Innere des 7E86 nicht, möchte aber - falls es übersehen wurde - darauf hinweisen, dass bei den Unterlagen/Plänen auf der Modellseite auch ein Seilzugplan hochgeladen ist.

Schauen Sie auch bitte bei den Bildern beim Nachfolgemodell 7E86A nach. Dort sind Detailbilder vom Seilzug vorhanden. Vielleicht sind diese Bilder verwendbar?

Viel Erfolg und beste Grüße

Wolfgang Eckardt

Rolf Beckers
14.Jan.19
  3

Hallo Herr Eckardt,

auf sämtlichen Seillaufplänen zum 7E86 sind nur die Verläufe für LMK zu ersehen. Wie das bei UKW mit dem Seilzug für das Variometer aussieht, geht daraus nicht hervor. Wenn hier keine Reste des abgerissenen Seilzugs mehr vorhanden sind, ist es einfach nicht mehr erkennhbar, wie das mal gewesen ist. Der Hubweg des Spulenkerns für die UKW-Abstimmung ist nur 1 bis 2 cm lang. Das Seil kann also nicht an einer der Rollen für den LMK Seilzug befestigt gewesen sein. Daraus würden sich etwa 5cm Hubweg ergeben. Vielleicht hat jemand ein solches Model und kann mir eine Skizze oder auch nur eine Beschreibung geben.

Gruß

Rolf Beckers


Hits: 1464     Replies: 0
stern-roch: 7E86; Stern
Egon Strampe
31.Dec.12
  1

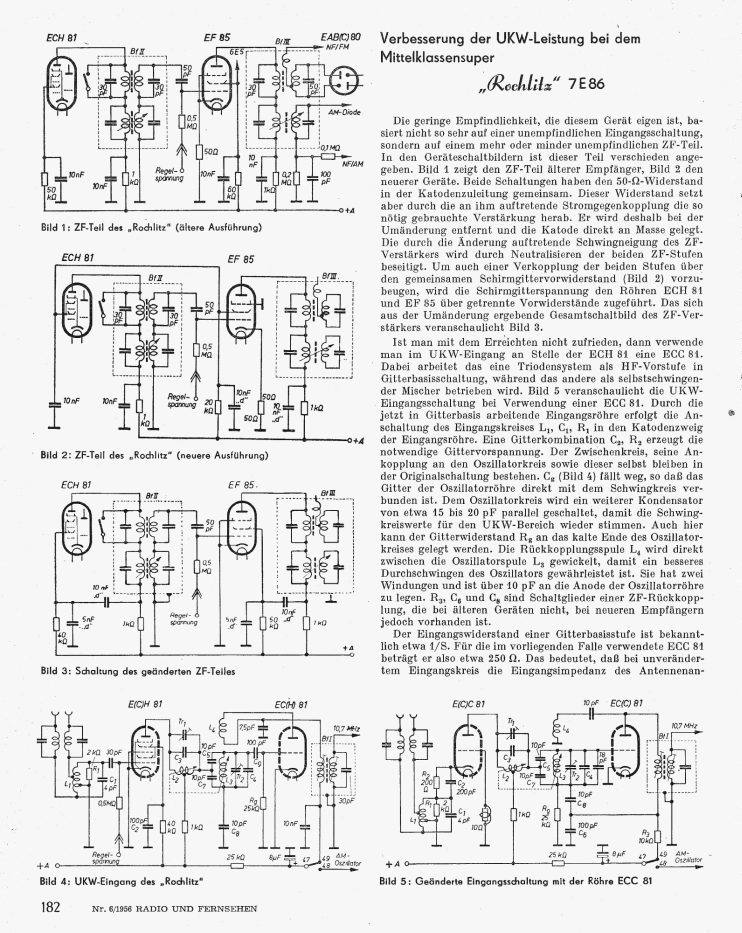

Verbesserung 7E86

Attachments


Stern-Radio Rochlitz: Stern 7E86
End of forum contributions about this model
