Sonneberg Erfurt 4 Super 10149/71 GWU

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 18169) Radio

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 156538) Radio

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 156539) Radio

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 156540) Radio

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 585180) Radio

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 585181) Radio

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 836970) Radio

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 836979) Radio
Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2058057) Radio Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2058058) Radio
Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2058059) Radio Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2058060) Radio
Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2385598) Radio Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2385600) Radio
Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 162683) Radio Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 72049) Radio
Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 72048) Radio Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2381) Radio
Use red slider bar for more.

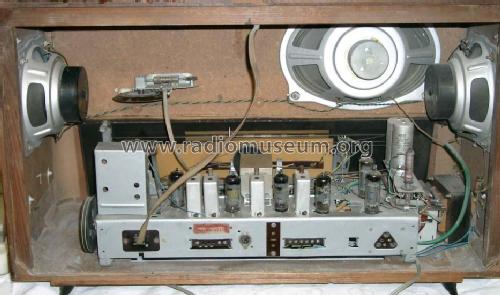

Sonneberg Erfurt 4 Super 10149/71 GWU; Stern-Radio (ID = 2058057) Radio
Stern-Radio: Sonneberg Erfurt 4 Super 10149/71 GWU [Radio] ID = 2058057 1400x953
Select picture or schematic to display from thumbnails on the right and click for download.
For model Sonneberg Erfurt 4 Super 10149/71 GWU, Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Year: 1960/1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: UCC85 UCH81 UBF89 UBF89 UM80 UABC80 UL84 UL84 UY82
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 10 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker 3 Loudspeakers
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: Sonneberg Erfurt 4 Super 10149/71 GWU - Stern-Radio Sonneberg, VEB,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 720 x 460 x 280 mm / 28.3 x 18.1 x 11 inch
Notes

! Vorsicht, die Tonabnehmer- und Lautsprecherbuchsen sind nicht netzgetrennt !

Lautsprecher: 1x L3858PBO, oval 6 VA (400 Ω); 2x S16/2, rund 3 VA (200 Ω).
KW 5,8...16,5 MHz, KW-Lupe, Duplexantrieb, eisenlose Endstufe, 3-Tasten-Klangregister, getrennte H/T-Regler, Selektortaste (Bandbreite AM), Beleuchtungstaste. 11 Tasten insgesamt.

Net weight (2.2 lb = 1 kg) 18 kg / 39 lb 10.4 oz (39.648 lb)
Price in first year of sale 675.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Radio und Fernsehen 03/61
Literature/Schematics (1) -- Original-techn. papers. (Funkverlag Hein, Service-DVD)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Here you find 380 models, 301 with images and 278 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Stern-Radio: Sonneberg Erfurt 4 Super 10149/71 GWU
Threads: 2 | Posts: 5
Hits: 2082     Replies: 1
stern-sonn: 10149/71GWU; Erfurt 4
Jochen Bachmann
26.Jun.12
  1

Hallo

suche dringend einen Lautsprecher für ein Erfurt 4

oval L3858 PBO 400 Ohm 6 VA

Gruss Jochen

Hans-Dieter Haase † 5.2.18
26.Jun.12
  2

Bitte Teilegesuch für ein Modell nur so (siehe auch blaue Info-Knöpfe):

HDH


Hits: 2155     Replies: 2
stern-sonn: 10149/71GWU; Erfurt 4
Klaus Bayer
12.Apr.10
  1

Hallo,

zum Beitrag:

stern_sonn_erfurt_4_eine_kritische_wuerdigung

eine Zusatzbemerkung.

Die erwähnten Seiten des "spannenden Krimis" enstammen der Zeitschrift "radio fernsehen elektronik" Jahrgang 1961, hier die Seiten 73 bis 78.

Warum die Fußnoten auf den kopierten Seiten säuberlich entfernt wurden, würde mich interessieren.

Darf dies nicht sein ? Normalerweise sind Quellenangaben eine übliche Art und gehören

zu einer ordentlichen Dokumentation dazu.

Viele Grüße

Klaus Bayer

Wolfgang Eckardt
12.Apr.10
  2

Hallo Herr Bayer,

Sie haben natürlich grundsätzlich Recht, dass die Quellenangaben, z.B. in Form von Fußnoten, bei einer Veröffentlichung dazu gehören. Aber in Ihrem benannten Falle besteht gar kein Grund zur Aufregung. Es gibt in dem Artikel aus der "Radio und Fernsehen" Nr. 3/1961 nur eine einzige Fußnote, und die steht auf S. 75, auch in der Kopie von Herrn Pötzsch: 1) radio und fernsehen 5 (1958) S.141...145. 2)

Die Zeitschrift hieß 1961 noch "radio und fernsehen" und erst ab 1968 "radio, fernsehen, elektronik". Auch umfasst der Artikel zum Erfurt 4 nur die Seiten 73, 75-76, S. 74 ist das Schaltbild.

Also bitte nicht gleich mit Kanonen auf Spatzen schießen, eine einfache Anfrage nach dem Inhalt der fehlenden Fußnoten hätte doch sicher auch genügt, oder....?

Mit freundlichen Grüßen

Wolfgang Eckardt


2) J. Rodriques de Miranda: "Niederfrequenzverstärker mit direkt gekoppeltem Lautsprecher"

Klaus Bayer
12.Apr.10
  3

Hallo Herr Eckhardt,

Entschuldigung, ich habe mich da etwas unklar (falsch) ausgedrückt.

Sie haben natürlich recht, die Zeitschrift hieß noch "radio und fernsehen".

Ich meinte auch nicht die Fußnote, die im PDF von Herrn Pötzsch auftaucht, sondern

die auf jeder Seite der (zumindest 1961) unten gedruckten Seitenzahl mit dem

Text "radio und fernsehen".

Es hätte mir die Zuordnung und Beschaffung des Originaltextes erleichtert.

Also keine "Schießerei", nur eine Information.

Viele Grüße

Klaus Bayer
