Weltbote W676

Weltbote W676; TeKaDe TKD, (ID = 576016) Radio

Weltbote W676; TeKaDe TKD, (ID = 585561) Radio

Weltbote W676; TeKaDe TKD, (ID = 585563) Radio
Weltbote W676; TeKaDe TKD, (ID = 275142) Radio Weltbote W676; TeKaDe TKD, (ID = 585587) Radio
Weltbote W676; TeKaDe TKD, (ID = 53859) Radio Weltbote W676; TeKaDe TKD, (ID = 53858) Radio
Weltbote W676; TeKaDe TKD, (ID = 585586) Radio Weltbote W676; TeKaDe TKD, (ID = 585588) Radio
Weltbote W676; TeKaDe TKD, (ID = 754376) Radio Weltbote W676; TeKaDe TKD, (ID = 1961299) Radio
Use red slider bar for more.
Weltbote W676; TeKaDe TKD, (ID = 275142) Radio
TeKaDe TKD,: Weltbote W676 [Radio] ID = 275142 768x591
Select picture or schematic to display from thumbnails on the right and click for download.
For model Weltbote W676, TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg:
Events latéraux repeints avec nouveau tissu. Manque couvercles des boutons - peints. Electronique 100% originale.

Country:  Germany
Manufacturer / Brand:  TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg
alternative name

Felten & Guilleaume || Südd.Telefon-App., Kabel- und Drahtwerke AG || Telade
Brand
KD
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EC92 EC92 ECH81 EF89 EM80 EABC80 EL84
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Weltbote W676 - TeKaDe TKD, Süddeutsche
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 394 x 260 x 215 mm / 15.5 x 10.2 x 8.5 inch
Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)
Price in first year of sale 238.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1956/57


All listed radios etc. from TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg
Here you find 230 models, 196 with images and 93 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
TeKaDe TKD,: Weltbote W676
Threads: 1 | Posts: 1
Hits: 1585     Replies: 0
tekade: W676 (W 676); Weltbote
Klaus-Dieter Grams
10.Mar.09
  1

Hallo zusammen,

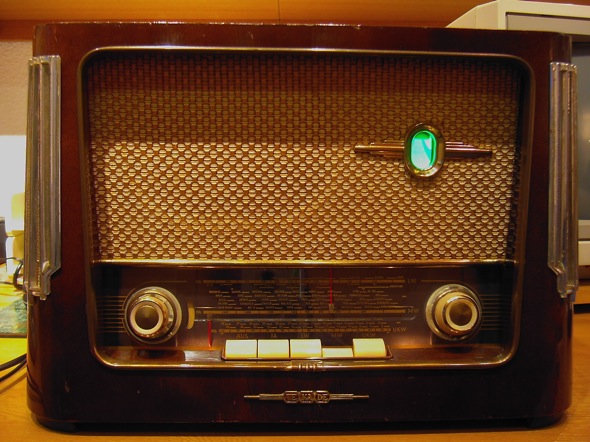

Habe vor kurzem dieses Radio instand gesetzt und aufgearbeitet. Zunächst war die Empfangsleistung besonders auf UKW sehr schlecht. So entschloss ich mich, die "üblichen" Kondensatoren zu erneuern. Sie hatten durchweg hochohmige Schlüsse. Doch erst die Erneuerung der beiden Röhren EC 92 und eine gründliche Reinigung des Tastensatzes brachten Erfolg. Die Empfangsleistung ist jetzt wirklich optimal. Die Aufarbeitung des Gehäuses war unproblematisch. Leider ist für den Lautstärkeregler ein falscher Drehknopf montiert. Das war schon so, als ich das Gerät erstanden habe. Man kann das gut auf Bild 3 erkennen. Hat jemand einen originalen Drehknopf, den er mir zur Verfügung stellen kann? Das Radio hat seinen Platz in meiner Sammlung gefunden, es macht viel Spaß, es zu nutzen  Mfg

Attachments


TeKaDe TKD,: Weltbote W676
