40G (T40G) mit RES094

40G ; Telefunken (ID = 980193) Radio

40G ; Telefunken (ID = 7646) Radio

40G ; Telefunken (ID = 7647) Radio

40G ; Telefunken (ID = 19832) Radio
40G ; Telefunken (ID = 143461) Radio 40G ; Telefunken (ID = 143462) Radio
40G ; Telefunken (ID = 377938) Radio 40G ; Telefunken (ID = 708717) Radio
40G ; Telefunken (ID = 750206) Radio 40G ; Telefunken (ID = 750208) Radio
40G ; Telefunken (ID = 1105820) Radio 40G ; Telefunken (ID = 1105824) Radio
40G ; Telefunken (ID = 1900839) Radio 40G ; Telefunken (ID = 2085486) Radio
Use red slider bar for more.
40G ; Telefunken (ID = 143461) Radio

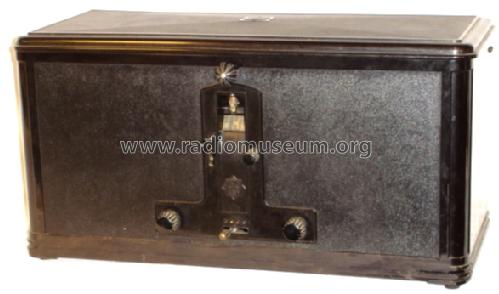

Telefunken: 40G [Radio] ID = 143461 588x346
Select picture or schematic to display from thumbnails on the right and click for download.
For model 40G (T40G) mit RES094, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1928–1930 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RES094s or RES094 RE084s or RE084 RE034s or RE034 RE134S or RE134
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Direct Current supply (DC) / 110*220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 40G [mit RES094] - Telefunken Deutschland TFK,
Material Bakelite case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 520 x 280 x 220 mm / 20.5 x 11 x 8.7 inch
Notes

Unterschiedliche Angaben die Röhren betreffend (Kataloge, Werkstattbuch, Literatur, Gerätebeschriftung. Aber alles pin-kompatibel. Wir richten uns nach der Beschriftung im Gerät!

150V=114s,Vorschaltlampe grün . Preis in Österreich mit Röhren ATS 775.-

Price in first year of sale 425.00 RM !
Source of data Radiokatalog Band 1, Ernst Erb

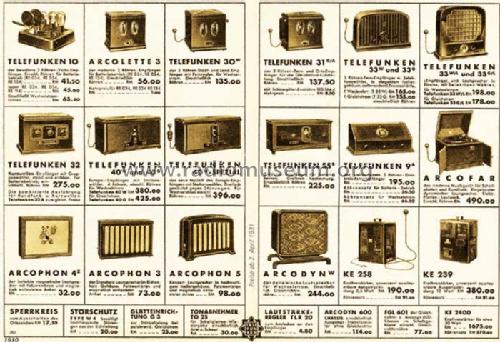

Mentioned in Katalog Radio-Zentrale Prohaska 1930/31 (dick) (p.27)

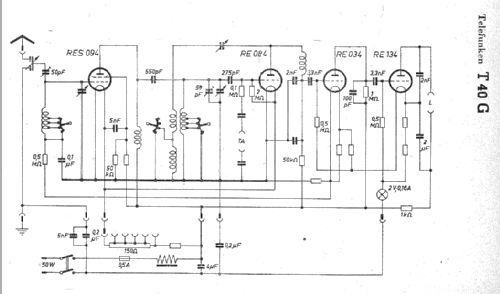

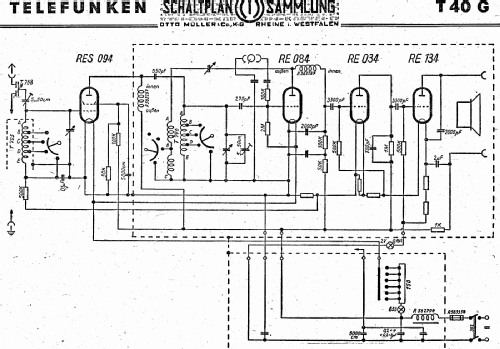

Literature/Schematics (1) Telefunken Werkstattbuch
Literature/Schematics (2) Lange / Nowisch, "Empfängerschaltungen der Radioindustrie"
Literature/Schematics (3) Le Guide du Collectionneur TSF Biraud/Foster, Vol. II (page 361)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3439 models, 3009 with images and 1997 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
