• Paese
• Italy

• Produttore / Marca
• Telefunken Italia, Milano

• Anno
• 1955/1956 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 242329

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 7

• Valvole
• UCC85 UCH81 UF89 UABC80 UL84 UM80 UY85

• Principio generale
• Supereterodina (in generale); ZF/IF 468/10700 kHz; 1 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)     9 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), 2 gamme di onde corte (2 x OC) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 120; 140; 160; 180; 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Domino B R152 - Telefunken Italia, Milano

• Forma
• Soprammobile con pulsantiera/tastiera.

• Dimensioni (LxAxP)
• 505 x 330 x 205 mm / 19.9 x 13 x 8.1 inch

• Annotazioni

• Onde Medie; Onde Corte 50 metri; Onde Corte 25 metri; Modulazione di Frequenza fino 100.5 MHz.
  Controllo di tono. Antenna per MF incorporata e presa per antenna esterna 75 e 300 Ω. Ingresso per giradischi.

  Sia questo apparecchio che la variante radiofonografo Harmony utilizzano lo stesso schema. Ambedue le versioni sono state dotate anche di un altoparlante rotondo diametro 15 cm invece di quello ellittico.

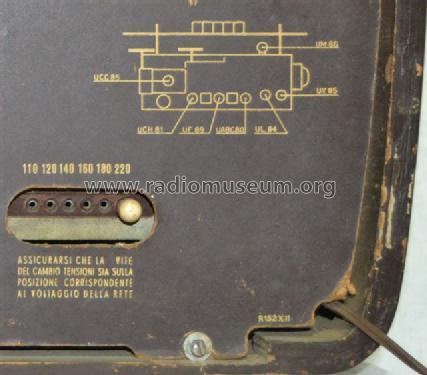

  Il numero modello R152 è presente in basso a destra sul pannello posteriore, incluso nel codice R152X11 (come in altri modelli quali Mignonette MF R151).

• Autore
• Modello inviato da Fabrizio Palombi. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 286 modelli, di cui 242 con immagini e 200 con schemi.
  Elenco delle radio e altri apparecchi della Telefunken Italia, Milano
