Hymnus 5438 MX

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1963/1964
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 245755

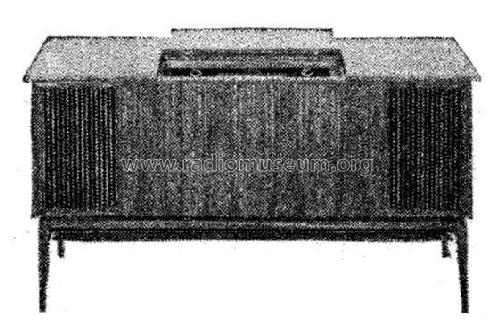

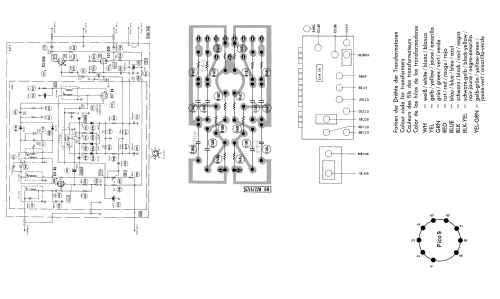

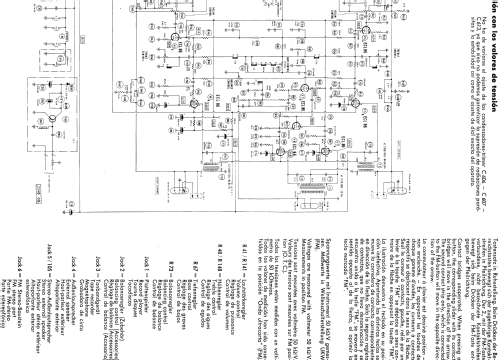

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 13
  • Number of Transistors
  • 1
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 8 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, 2 Short Wave plus FM or UHF.
  • Details
  • Record Player (perh.Changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 115/230 Volt
  • Loudspeaker
  • 7 or more Loudspeakers
  • Power out
  • 16 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Hymnus 5438 MX - Telefunken Deutschland TFK,
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 1538 x 850 x 390 mm / 60.6 x 33.5 x 15.4 inch
  • Notes

  • Changeur de disques stéréo TW504 de Luxe.
    OUC (FM) 87,5-108 MHz.
    2 x OC (6,9-22,5 & 2,25-6,95 MHz).
    2 HP de basse = 180x340 mm.
    4 HP medium = 100 x 230 mm.
    2 HP pour l'aigu = 100 mm de diamètre.

    1 diode platine FM. Décodeur FM stéréo incorporé (ECF80 & ECC808, tr. AC117, 6 diodes). Prises pour HP stéréo, HP extérieur, électrophone, magnétophone. Boîtier noyer clair mat. 2 x 8 W en sortie. Voir brochure Telefunken en Français de 1964. Description et photo.

    Le châssis est en fait celui de l'Opus 2214 + décodeur FM stéréo avec 1 x ECF80, 1 x ECC808 et transistor AC117.
