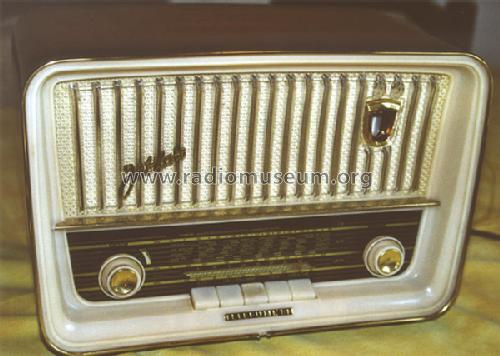

Jubilate 9; Telefunken (ID = 14507) Radio

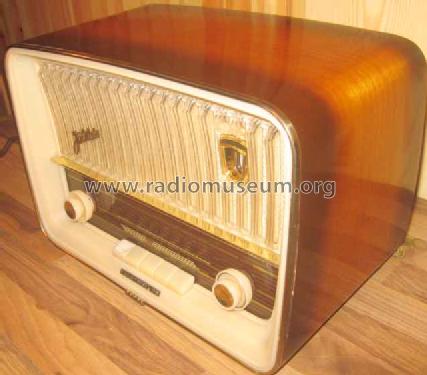

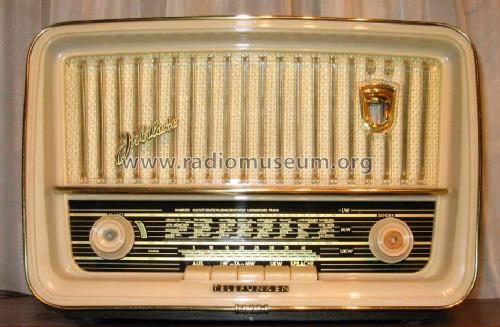

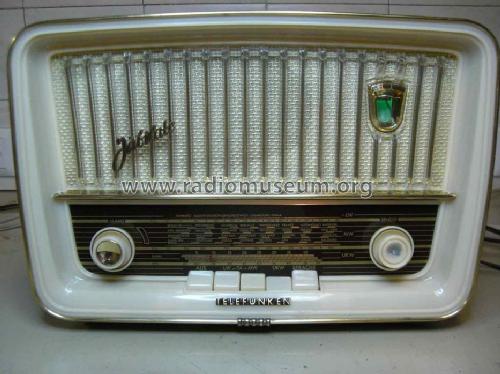

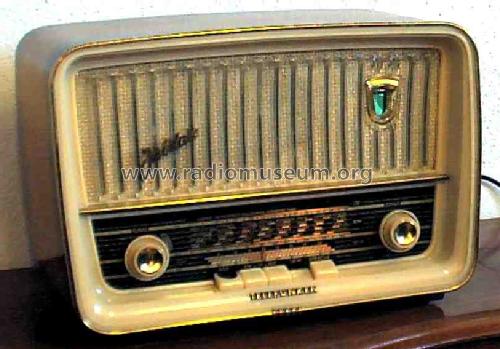

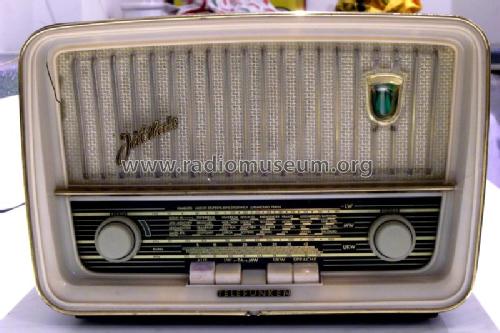

Telefunken: Jubilate 9 [Radio] ID = 14507 600x428

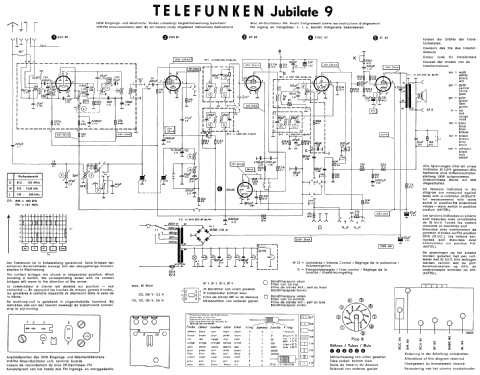

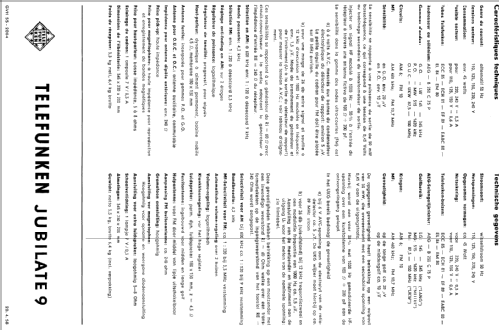

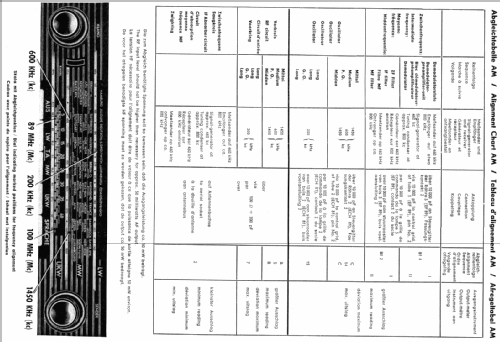

Select picture or schematic to display from thumbnails on the right and click for download.
For model Jubilate 9, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM80 EL84
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Jubilate 9 - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 345 x 230 x 200 mm / 13.6 x 9.1 x 7.9 inch
Net weight (2.2 lb = 1 kg) 5.5 kg / 12 lb 1.8 oz (12.115 lb)
Price in first year of sale 229.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1958/59


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3440 models, 3024 with images and 2020 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Jubilate 9
Threads: 1 | Posts: 1
Hits: 2429     Replies: 0
telefunken: 9; Jubilate UKW-Empfang schlecht
Wolfgang Bauer
12.Apr.11
  1

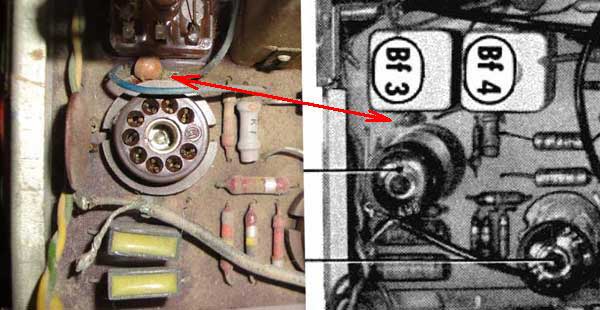

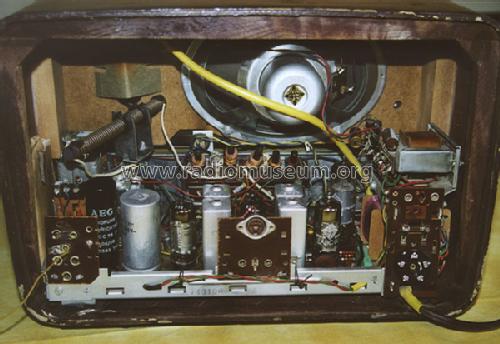

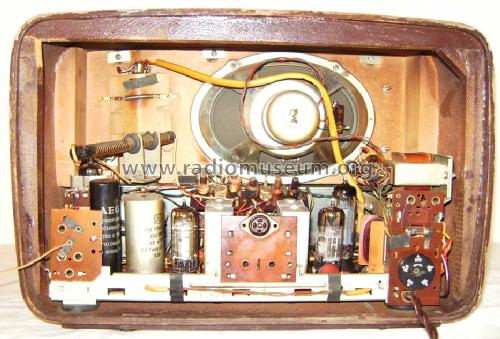

Bei diesem Modell ist der Kondensator C21/330pF so eingebaut, dass er zwischen Abschirmbecher des Ratiofilters und der Fassung der EABC80 eingeklemmt ist.
Das führt im Laufe der Zeit zu einem Kurzschluß der Ratiospannung zum Abschirmbecher, weil die Lackierung des Kondensators durchgescheuert wird und daher nicht mehr isoliert.
Abhilfe schafft Verlegung des Kondensators auf die Unterseite des Prints.

MfG. WB.
