Magnetophon 76 de Luxe Klangregler oben rechts
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1963/1964
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 25062
Q: Telefunken, Produkt_katalo '65
Telefunken Tonbandkoffer 76
Werbung in der Zeitschrift Hobby Nr. 9, 1959

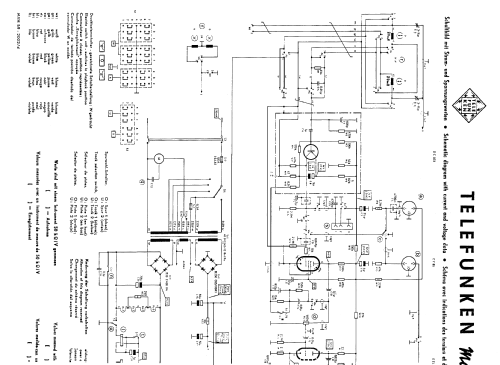

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Number of Transistors
- 1
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Tape Recorder
- Power type and voltage
- Alternating Current supply (AC) / 50Hz, 110; 127; 150; 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.5 W (unknown quality)
- Material
- Various materials
- from Radiomuseum.org
- Model: Magnetophon 76 de Luxe [Klangregler oben rechts] - Telefunken Deutschland TFK,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 310 x 160 x 320 mm / 12.2 x 6.3 x 12.6 inch
- Notes
-
Vierspur; Bandgeschwindigkeiten: 4,75/9,5 cm/s.; Spulen-Ø 15 cm. Auf 60Hz-Betrieb umrüstbar.
Klangregler nun oben rechts neben Kopfabdeckung, dafür Entfall des manuellen Eingangswahlschalters. Umschaltung von Radio auf Mikrofon mittels Schaltbuchse.
Lautsprecher-Anschluss über DIN-Buchse, abschaltbar.Die zusätzliche Bezeichnung "de Luxe" findet sich nur in den Grosshandelskatalogen und Firmenliteratur, jedoch nicht an den Geräten selbst!
Die für 50/60Hz Betrieb umschaltbare Ausführung nennt sich Magnetophon 76KE.Siehe auch Vorgänger Magnetophon 76K [de Luxe] mit Klangblende vorn links.
Preis in Österreich = 4950,- ATS.
- Net weight (2.2 lb = 1 kg)
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Price in first year of sale
- 575.00 DM
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1963/1964
- Mentioned in
- Handbuch RFP 1963 (Rundfunk-Fernsehen-Phono 1963/64 S.378)
- Literature/Schematics (1)
- -- Original-techn. papers.
