T5000 trop.

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1950/1951 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 332416

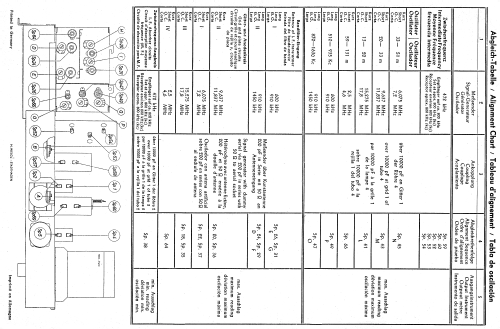

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 472/10700 kHz; 2 AF stage(s); Export model
  • Tuned circuits
  • 8 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, more than 2 SW bands plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 8 W (max.)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: T5000 trop. - Telefunken Deutschland TFK,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 650 x 430 x 315 mm / 25.6 x 16.9 x 12.4 inch
  • Notes

  • Telefunken T5000 trop. (tropenfest, tropicalized) ist ein Exportmodell. Anstelle des LW-Bereiches beim inländischen Modell T5000 ist das Gerät mit einem 4. KW-Bereich ausgestattet.

    Wellenbereiche:

    • MW1 = 510 - 935 kHz (589 - 321 m)
    • MW2 = 870 - 1630 kHz (345 - 184 m)
    • KW1 = 59 - 131 m
    • KW2 = 33 - 51 m
    • KW3 = 20 - 33 m
    • KW4 = 13 - 20 m
    • UKW = 86 - 100 MHz (3.43 - 3 m)
  • Net weight (2.2 lb = 1 kg)
  • 24 kg / 52 lb 13.8 oz (52.863 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers. (Telefunken Werkstattanleitung)
  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.
