Teleport IV (4)

Teleport IV ; Telefunken (ID = 398029) Commercial TRX

Teleport IV ; Telefunken (ID = 398030) Commercial TRX

Teleport IV ; Telefunken (ID = 398028) Commercial TRX

Teleport IV ; Telefunken (ID = 812613) Commercial TRX

Teleport IV ; Telefunken (ID = 812614) Commercial TRX

Teleport IV ; Telefunken (ID = 812615) Commercial TRX

Teleport IV ; Telefunken (ID = 812616) Commercial TRX

Teleport IV ; Telefunken (ID = 816875) Commercial TRX

Teleport IV ; Telefunken (ID = 816876) Commercial TRX

Teleport IV ; Telefunken (ID = 816900) Commercial TRX
Teleport IV ; Telefunken (ID = 1150627) Commercial TRX Teleport IV ; Telefunken (ID = 1150626) Commercial TRX
Teleport IV ; Telefunken (ID = 1150628) Commercial TRX Teleport IV ; Telefunken (ID = 546549) Commercial TRX
Teleport IV ; Telefunken (ID = 398027) Commercial TRX Teleport IV ; Telefunken (ID = 398024) Commercial TRX
Teleport IV ; Telefunken (ID = 398025) Commercial TRX Teleport IV ; Telefunken (ID = 398026) Commercial TRX

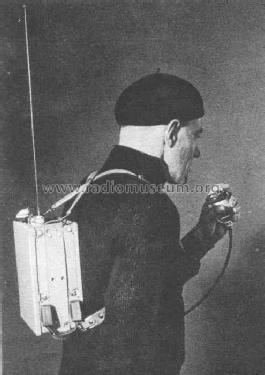

Teleport IV ; Telefunken (ID = 401473) Commercial TRX
Use red slider bar for more.
Teleport IV ; Telefunken (ID = 1150627) Commercial TRX
Telefunken: Teleport IV [Commercial TRX] ID = 1150627 903x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Teleport IV (4), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:

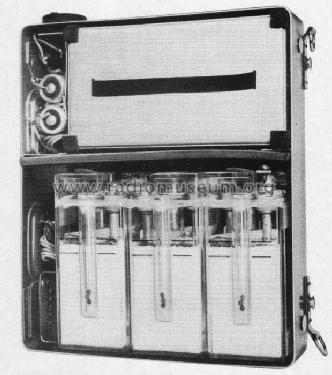

Neben dem Mikrophon der steckbare Kanalwahlschalter, mechanisch mit dem Sendeempfänger verbunden hinter der Akkupack.

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1955 Category: Commercial Transmitter & Receiver (TRX not Amateur)
Valves / Tubes 24: 1AD4 5672 5678 6397
Main principle Transceiver; ZF/IF 10700/1700 kHz
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Line / Batteries (any type) / 6; 12; 24; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.12 W (unknown quality)
from Radiomuseum.org Model: Teleport IV - Telefunken Deutschland TFK,
Material Metal case
Notes 3 Frequenzbereiche:
7m-Band:
31,7 ... 33,5 MHz
33,5 ... 37,0 MHz
37,0 ... 41,0 MHz
4m-Band:
67,0 ... 71,0 MHz
75,0 ... 83,0 MHz
80,0 ... 88,0 MHz
2m-Band:
156,0 ... 172,0 MHz
158,0 ... 174,0 MHz
Alle Bereiche können mit bis zu 6 Betriebskanälen belegt werden. Betriebsarten = "Wechselsprechen" und "bedingtes Gegensprechen"

Sendeleistung = 500 mW / Hub = +-15 kHz, Impedanz = 60 Ohm
Röhrenbestückung unterschiedlich:
7m- und 4m-Band = 13 Röhren:
2x 1AD4 9x 5678 2x 5672
2m-Band = 14 Röhren:
4x 1AD4 8x 5678 2x 5672.
Net weight (2.2 lb = 1 kg) 2.4 kg / 5 lb 4.6 oz (5.286 lb)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Geert Schulte. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3439 models, 3008 with images and 1997 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Telefunken: Teleport IV
Threads: 1 | Posts: 2
Hits: 1672     Replies: 1
telefunken: IV (4); Teleport
Geert Schulte
16.Dec.07

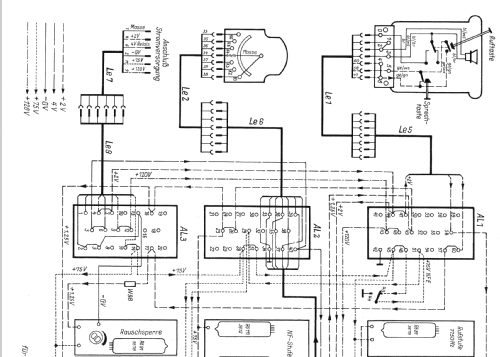

  1 Zum Teleport IV (4) sind umfangreiche Unterlagen in 2 Bänden vorhanden. Besonders interessant ist der Band 2 mit sämtlichen  Schaltunterlagen.  Ausführliche Beschreibungen der Schaltung von Sender und Empfänger sind ebenso vorhanden wie  komplette Anleitungen zur Prüfung und zum Abgleich aller Stufen des Gerätes. Einen Teil der Schaltungen werde ich auf das Model hochladen. Wenn weiter Unterlagen benötigt werden, bin ich gerne bereit Kopien zu erstellen.
Martin Bösch
16.Oct.19
  2

Zum Teleport IV habe ich inzwischen die Werksanleitung gescannt, sie ist hier zum Download erhältlich.

Lieber Gruss
Martin Bösch
