Universalempfänger E266 e

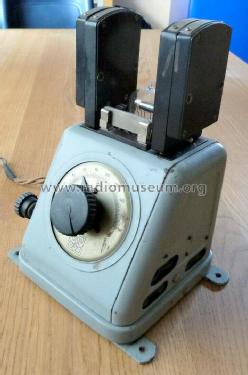

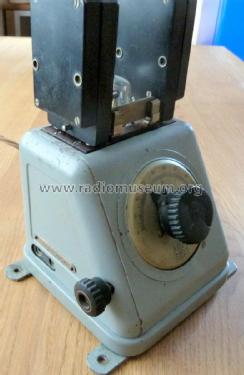

Universalempfänger E266 e; Telefunken (ID = 2440173) Commercial Re Universalempfänger E266 e; Telefunken (ID = 2440172) Commercial Re
Universalempfänger E266 e; Telefunken (ID = 2440174) Commercial Re Universalempfänger E266 e; Telefunken (ID = 2440175) Commercial Re
Universalempfänger E266 e; Telefunken (ID = 2440176) Commercial Re Universalempfänger E266 e; Telefunken (ID = 2440177) Commercial Re
Universalempfänger E266 e; Telefunken (ID = 2440178) Commercial Re
Use red slider bar for more.
Universalempfänger E266 e; Telefunken (ID = 2440173) Commercial Re
Telefunken: Universalempfänger E266 e [Commercial Re] ID = 2440173 716x1079
Select picture or schematic to display from thumbnails on the right and click for download.
For model Universalempfänger E266 e, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
ebay.de, ochii, item_113913871010

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1922 ? Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 1: RE11
Main principle TRF with regeneration
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Universalempfänger E266 e - Telefunken Deutschland TFK,
Material Metal case, TUBES VISIBLE
Shape Tablemodel, slant panel.
Notes

Kommerzieller Universalempfänger mit Spulensatz für Wellen von 200 bis 20'000 Meter. Hauptsächlich eingesetzt auf von der DEBEG mit Funkstellen ausgerüsteten Schiffen.

Siehe auch Telefunken E266 und E266g

Model page created by Bernhard Nagel. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3461 models, 3031 with images and 2007 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Telefunken: Universalempfänger E266 e
Threads: 1 | Posts: 1
Hits: 310     Replies: 0
telefunken: Ergänzung zu Fotos
Martin Steyer
17.Nov.19
  1

Hier der Text zu dem bei ebay verkauften Gerät, dessen Bilder hier hochgeladen wurden:

"Das Gerät war als Audion in Empfängerkombinationen auch bei Marine und Heer eingesetzt. Es war so gut, dass es auch später weiter verwendet wurde. Dieses Gerät wurde im Marinearsenal (Wilhelmshaven?) um ca. 1930 mit neuen Kondensatoren versehen und in Marinegrau lackiert- und dann wohl eingelagert. Gründlich wie sie waren wurde das Typenschild leider erneuert und die Version e eingetragen. Ursprünglich war das Gerät schwarz lackiert. Dazu 2 originale Spulen für die Wellenlänge 2400 – 5000. Das Gerät ist in vielen Lehrbüchern der Zeit abgebildet und extrem selten.

Die Telefunken RE1 ist heile und hat Durchgang. Obwohl veraltet war sie auf dem Gerät zusammen mit dem Telefunkensockel verblieben. Da sie mit einem eingebauten Vorwiderstand arbeitet (-ohne Vorwiderstand- auf der alten Banderole), ist die Halterung des Eisenwasserstoffwiderstands mit einer Brücke versehen. Alles ist so wie es war und original. Das Gerät hat im Marinearsenal und später in Sammlerhand die Zeiten überlebt. So belassen, wie es war. Kurz, ein sehr ordentliches  und extrem seltenes Gerät. Die Bilder sollten alle Details zeigen."


Telefunken: Universalempfänger E266 e
